5
INSTALLAZIONE
IT
HRC - REV004A

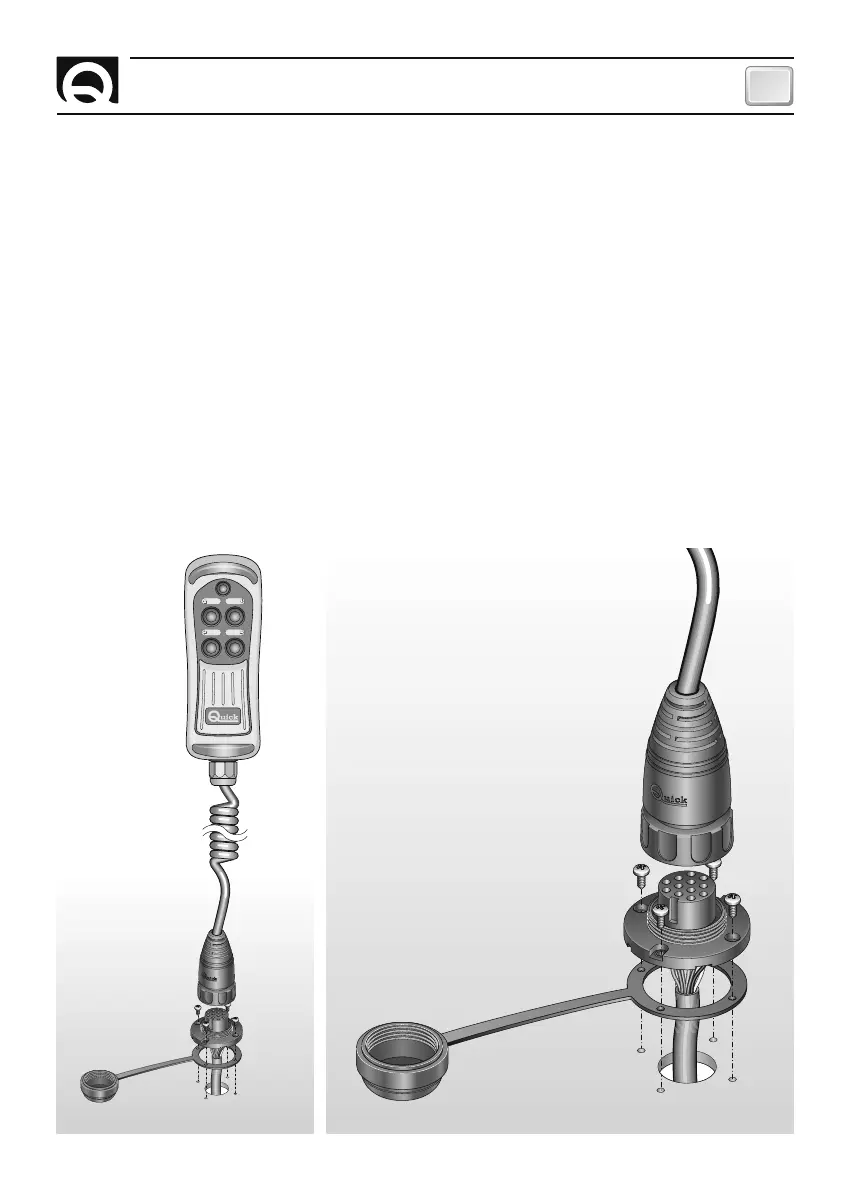

Dopo aver scelto dove posizionare la presa, procedere come riportato di seguito:
• Posizionare la dima di foratura (fornita in dotazione) sulla superficie dove sarà installata la presa.
• Marcare il centro di ogni foro.
• Realizzare il foro per il passaggio del cavo della presa con una fresa.
• Rimuovere la dima ed eventuali bave presenti sul foro.
• Applicare la guarnizione alla base della presa.
• Inserire il cavo nel foro praticato.
• Fissare la presa avvitando le 4 viti in dotazione.
• Prima di procedere con i collegamenti elettrici accertarsi che l'alimentazione non sia presente.
• Per il collegamento elettrico dei cavi, riferirsi alla colorazione dei cavi in fig. 2.
• Inserire un fusibile rapido da 200mA sulla linea di alimentazione della torcia (cavi A e B, se presenti).
• Alimentare la pulsantiera solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti
elettrici.
