QNC CHC
IT
MANUALE D’INSTALLAZIONE ED USO - REV 001A
2.0 - INSTALLAZIONE
QNC CHC
CAVO DI
ALIMENTAZIONE
E I/O

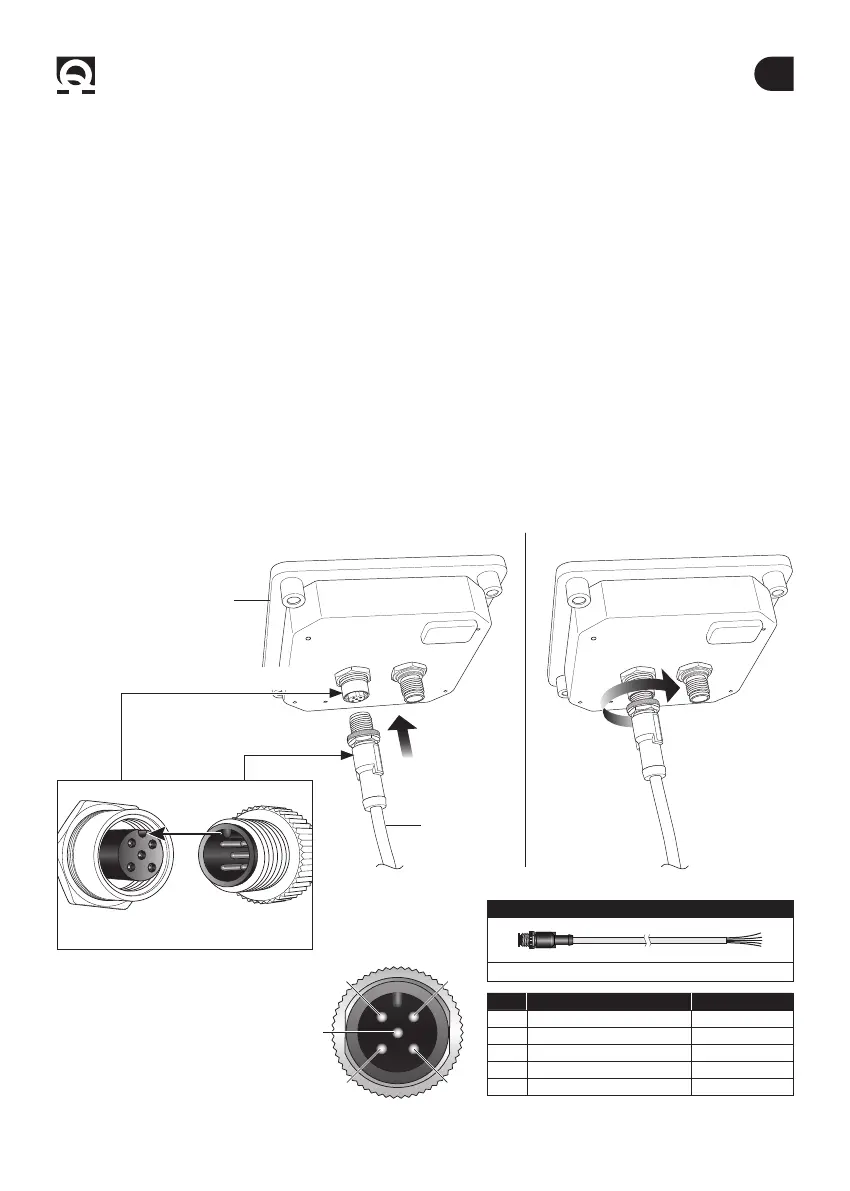

VISTA FRONTALE CONNETTORE
CAVO DI ALIMENTAZIONE E I/O
CONNETTORE
M12 MASCHIO
CONNETTORE
M12 FEMMINA
CONNETTORE
M12 FEMMINA
CONNETTORE
M12 MASCHIO
Fig. 6 Fig. 7
CHIAVE D’INSERZIONE
Esempio di connessione
Durante l’inserimento del
connettore M12 porre attenzione
alla chiave di inserzione.
Una volta inserito avvitare la
ghiera fino al completo serraggio.
PIN CONNETTORE M12 MASCHIO COLORE CAVO
1 DOWN NERO
2 + BATT MARRONE
3 - BATT VERDE
4 UP BLU
5 SENSORE BIANCO
12
5
3 4
CAVO DI ALIMENTAZIONE E I/O
CHC3 PWC 005 CAVO ALIMENTAZIONE I/O 0,5M
Lo strumento conta catena risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta
installazione per non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo i cavi dello strumento devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell’impianto elettrico relativo allo strumento:
• Alimentare lo strumento conta catena solo dopo aver effettuato e verificato l’esattezza di tutti i collegamenti elettrici.
• Inserire un interruttore per accendere e spegnere l’apparecchio; posizionare l’interruttore in modo che sia
facilmente raggiungibile nel caso in cui sia necessario spegnere l’apparecchio per evitare situazioni di pericolo.
• Inserire un fusibile rapido da 4A sulla linea di alimentazione dello strumento.
• Dimensionare correttamente la sezione dei cavi di alimentazione dello strumento e di comando dei teleruttori in
funzione della loro lunghezza.
• Non utilizzare la tensione proveniente dal gruppo batterie motori per alimentare lo strumento.
• La lunghezza massima delle prolunghe CAN non deve essere superiore a 100 metri.
• Nell’impianto elettrico dell’imbarcazione prevedere la possibilità di comandare il salpa ancora tramite comandi
ausiliari.
• Inserire il connettore M12 maschio del cavo di alimentazione nel connettore M12 femmina dello strumento (fig. 6).
• Avvitare la ghiera fino al completo serraggio (fig. 7).
2.5 - Collegamento elettrico
