Quick R04 User Manual

6
IT
RRC R02/12 - REV003A
INSTALLAZIONE
INSTALLAZIONE DEL RICEVITORE RADIO RRC
COLLEGAMENTO ELETTRICO
Il ricevitore radio RRC risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta
installazione per non compromettere le proprie prestazioni e quelle dei comandi posti nelle vicinanze.
Per questo motivo i cavi del ricevitore RRC devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
• 1 m da cavi cavi NMEA o da linee elettriche di potenza.
Seguire le regole riportate di seguito per la realizzazione dell’impianto elettrico relativo al ricevitore radio RRC
(vedi fig. 2).
ATTENZIONE: prima di collegare o scollegare i cavi dai terminali elettrici del ricevitore accertarsi che
l’alimentazione non sia presente.
• Alimentare il ricevitore radio RRC solo dopo avere verificato l’esattezza di tutti i collegamenti elettrici e il
corretto valore della tensione di alimentazione riportata sull’etichetta dei dati di targa posizionata sulla parte
superiore del box del ricevitore radio (Fig.1).
• Utilizzare terminali faston (non in dotazione) per effettuare i collegamenti dei cavi al ricevitore.
• Inserire un interruttore (non in dotazione) per accendere e spegnere il ricevitore radio RRC ed interrompere la
linea del comune dei contatti dei relè. La distanza tra i contatti dell’interruttore deve essere come minimo 3mm.
• Posizionare l’interruttore in modo che sia facilmente raggiungibile nel caso in cui sia necessario spegnere
l’apparecchio per evitare situazioni di pericolo.
• Dimensionare correttamente, in funzione della loro lunghezza, la sezione dei cavi di alimentazione, del comune
e di collegamento agli utilizzatori.
• Il ricevitore radio RRC deve essere alimentato dalla batteria con linea separata. Inserire un fusibile da 1A rapido
(non in dotazione) sulla sua linea di alimentazione.
• Inserire sulla linea dell’ingresso “COMUNE” un fusibile (non in dotazione) dimensionato in funzione
dell’assorbimento degli utilizzatori.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V + V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
NO3
NO5
NO2
NO4
NO6
NO8
NO10
NO12
NO7
NO9
NO11
V + V -
ANT

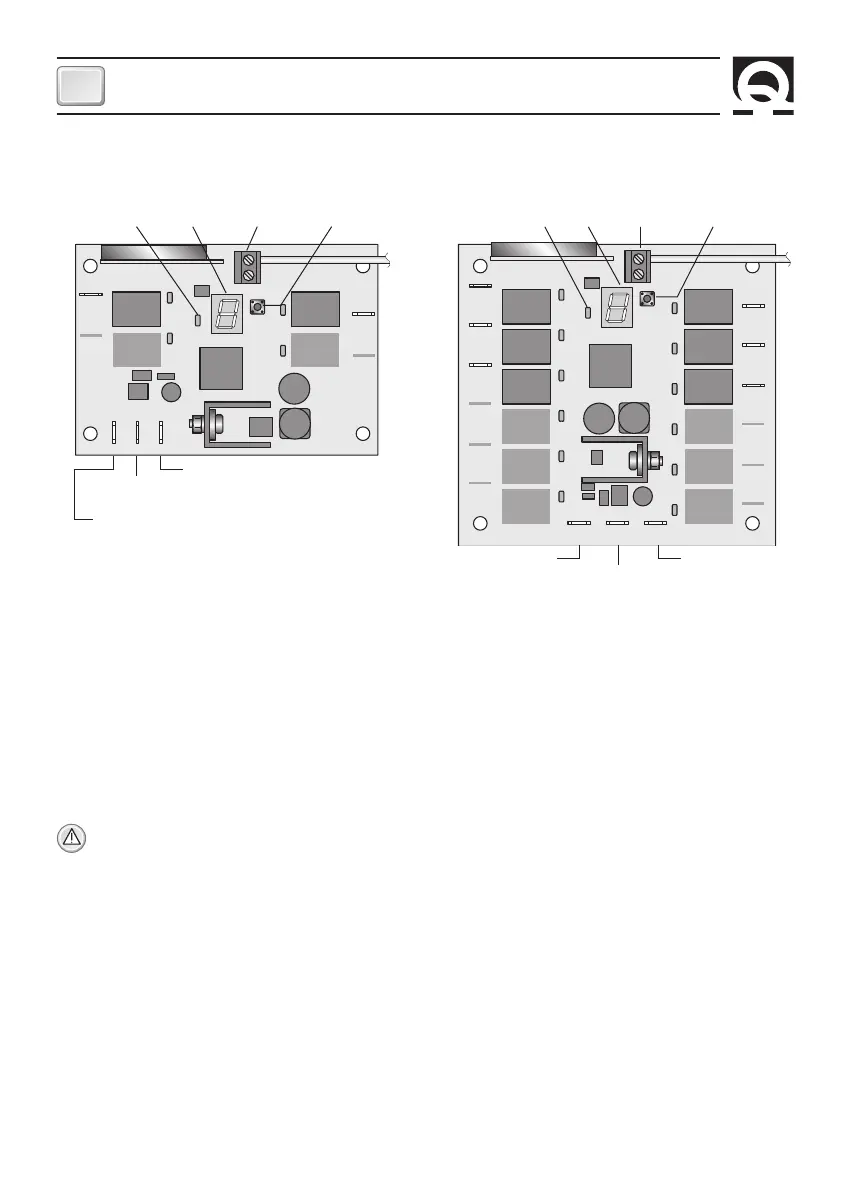

* LED ATTIVAZIONE RELÈ
** FASTON DI USCITA
DISPLAY
LED
ON/OFF
PULSANTE DI
CONFIGURAZIONE
CONNETTORE
ANTENNA
**
DISPLAY
LED
ON/OFF
PULSANTE DI
CONFIGURAZIONE
CONNETTORE
ANTENNA
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
**
**
**
**
**
**
**
R02 - R04 R06 - R08 - R10 - R12
FASTON COMUNE
CONTATTI RELÈ
FASTON DI
ALIMENTAZIONE
POSITIVO (+)
FASTON DI
ALIMENTAZIONE
NEGATIVO (-)
FASTON COMUNE
CONTATTI RELÈ
FASTON DI
ALIMENTAZIONE POSITIVO (+)
FASTON DI
ALIMENTAZIONE NEGATIVO (-)
