7
IT
RRC R02/12 - REV003A

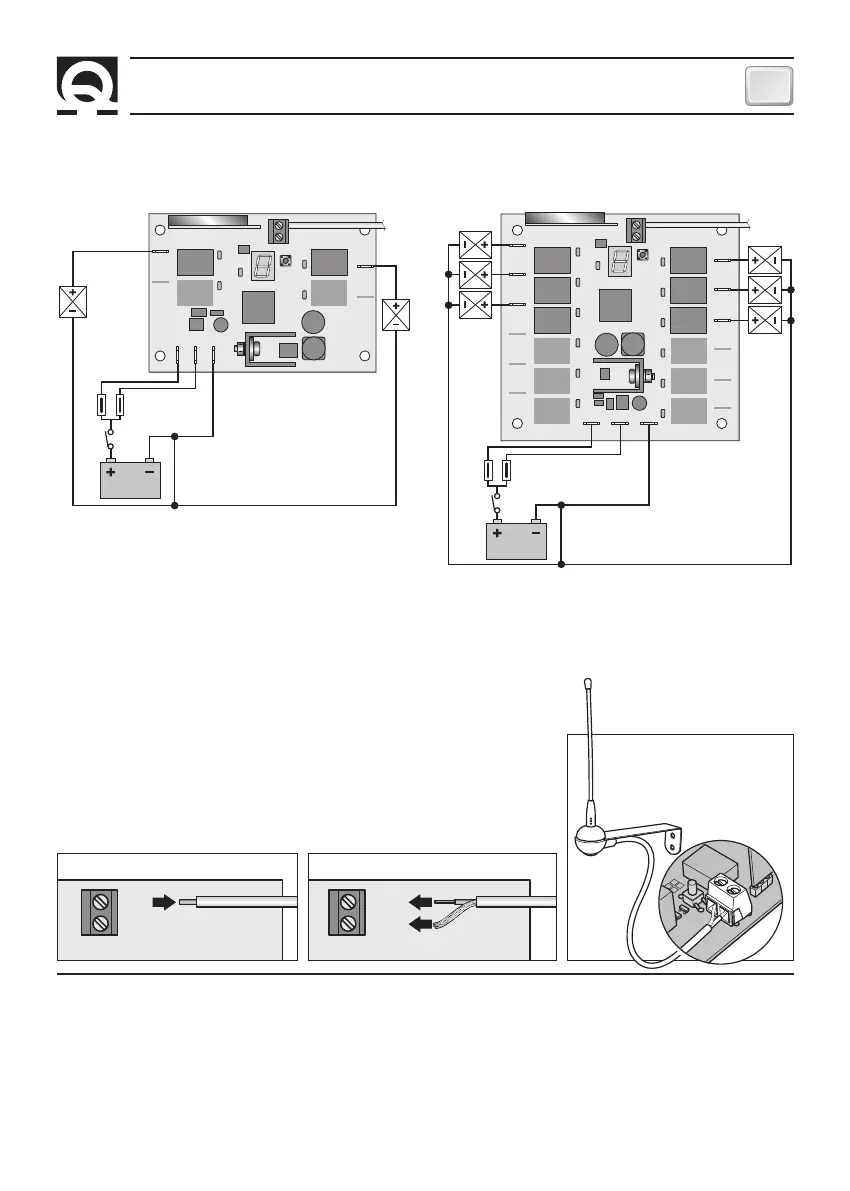

ESEMPI DI COLLEGAMENTO:
INSTALLAZIONE - FUNZIONAMENTO
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+
V
-
relè 1 relè 2
ANT
1
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
NO3
NO5
NO2
NO4
NO6
NO8
NO10
NO12
NO7
NO9
NO11
V
+
V
-
ANT
BATTERIA
FUSIBILE **
FUSIBILE **
* UTILIZZATORI IN CORRENTE CONTINUA
** IL VALORE DEL FUSIBILE VA SCELTO IN FUNZIONE
DELL’ASSORBIMENTO DEGLI UTILIZZATORI.
*
*
*
*
COMUNE
UTILIZZATORI
COMUNE
UTILIZZATORI
10,5-31Vdc
10,5-31Vdc
BATTERIA
1A QUICK ACTING F
1A QUICK ACTING F
FIG.2
R02 - R04 R06 - R08 - R10 - R12
ANTENNA ESTERNA
Nel caso in cui sia richiesta l’installazione dell’antenna esterna occorre procedere come segue:
• rimuovere, dall’ingresso ANT, l’antenna interna (fig.3) costituita da un filo piegato della lunghezza di 18 cm.
• Collegare il centrale del cavo coassiale dell’antenna all’ingresso ANT (fig.4).
La calza schermante deve essere collegata all’ingresso SHIELD.
• Il cavo coassiale, durante la posa, non deve essere strozzato e piegato ad
angolo retto. Deve essere inoltre tenuto lontano da fonti di calore.
• L’antenna deve essere installata in posizione verticale distante almeno 1
metro sopra il livello di galleggiamento dell’imbarcazione, lontana da fonti
elettriche di disturbo e non all’interno di strutture metalliche.
• Non installare l’antenna vicina a quella di altre apparecchiature come
antenne VHF, dispositivi radar, GPS, ecc.
Accensione
Il ricevitore si accende una volta collegata l’alimentazione. All’accensione si illuminerà, per un breve periodo, il LED
ON/OFF e tutti i segmenti del display.
Stato di attesa
Il LED ON/OFF lampeggia lentamente. Il ricevitore aspetta di ricevere un comando valido da un trasmettitore già
in memoria o di essere configurato.
SHEILD
ANT
FIG.3
SHEILD
ANT
FIG.4
SHEILD
ANT
FUNZIONAMENTO
81 ANTENNA ESTERNA
433/434 MHZ
