6
QCC-RCV WI/RF - REV001B
QUICK SPA
CARATTERISTICHE / INSTALLAZIONE E COLLEGAMENTO
IT
Impianto, morsetti e cavi
Il cablaggio dell’apparecchio necessita di alcune prescrizioni:
• utilizzare cavi di sezione compresa tra 0,5mm
2
e 1,5mm
2
• spellare i cavi di 8 mm per l’inserimento nel morsetto.
DESTINAZIONE D’USO
• Il ricevitore QCC-RCV WI/RF è destinato ad un utilizzo per il controllo del colore e la regolazione della luminosità di
sorgenti luminose a LED RGBW.
• Il ricevitore QCC-RCV WI/RF deve essere utilizzato a temperatura regolata e ventilata e limitatamente esposto a polveri e
umidità, per prevenire incendio. Non esporre questa unità alla pioggia o all’umidità.
• Il QCC-RCV WI/RF deve essere utilizzato come ricevitore per il segnale in RF dell’interfaccia utente QCC-LCS TP RF.
• Ogni altro uso è da considerarsi improprio e non prevedibile.
PRIMA DI UTILIZZARE IL PRODOTTO, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO.
IN CASO DI DUBBI CONTATTARE IL RIVENDITORE O IL SERVIZIO CLIENTI QUICK
®
.
LA CONFEZIONE CONTIENE:
QCC-RCV WI/RF - condizioni di garanzia - manuale d’uso e manutenzione.
F

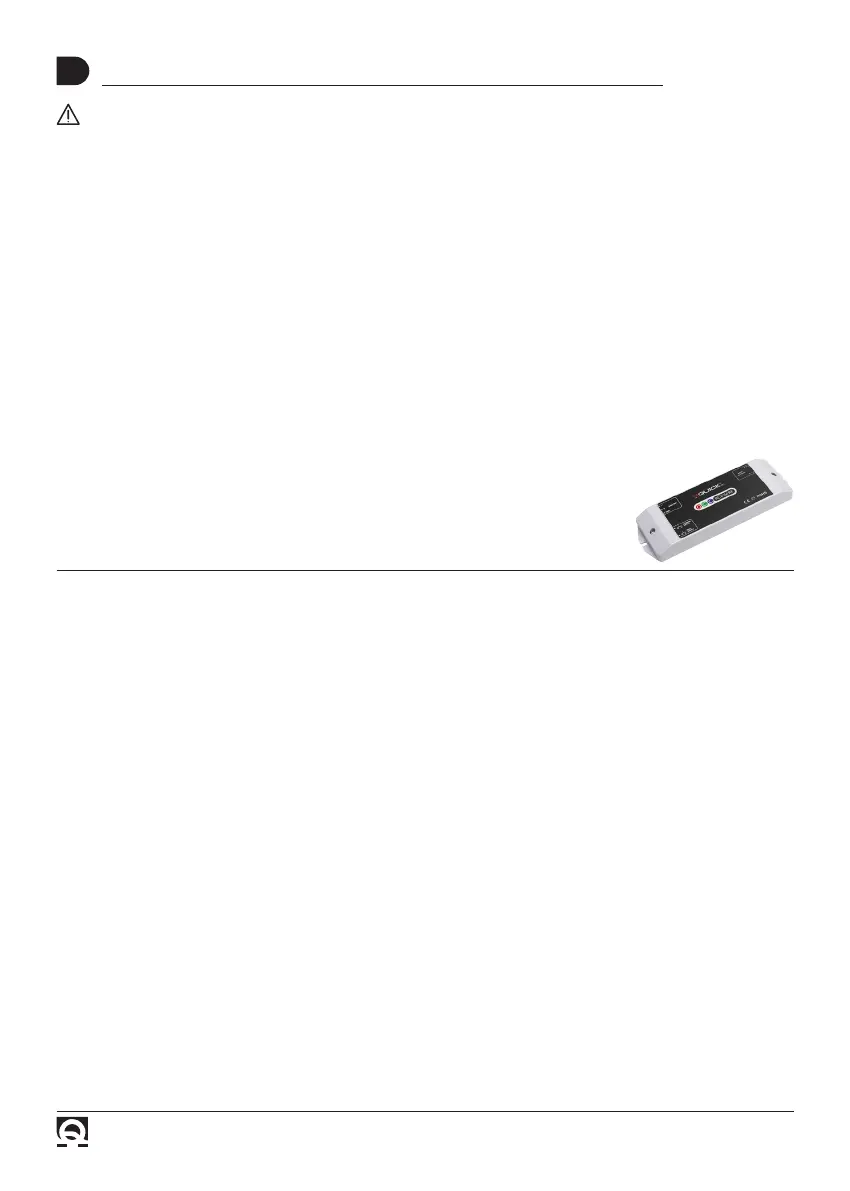

DESCRIZIONE DEL PRODOTTO
Il ricevitore QCC-RCV WI/RF è un dispositivo del sistema QCC RGBW Quick che permette
di ricevere sia un comando da QCC-LCS TP RF in radiofrequenza 868MHz o da smartphone
Android o IOS, tramite applicazione. Il ricevitore QCC-RCV WI/RF converte i comandi in un
segnale DMX512, che viene inviato al QCC-PLT300.
INSTALLAZIONE E COLLEGAMENTO
• Interrompere sempre la tensione di alimentazione durante le operazioni di installazione e manutenzione.
• Per il collegamento del QCC-RCV WI/RF all’interno del sistema QCC RGBW fare riferimento allo schema a pagina 7 del
presente manuale.
• Le connessioni devono essere effettuate seguendo i criteri di buona esecuzione e scegliendo cavi di opportuna sezione
e tipologia, adeguati alle condizioni ed ambiente d’uso.
• Dopo avere effettuato le operazioni di installazione o manutenzione, verificare la corretta esecuzione del lavoro.
• Dare alimentazione, ATTENZIONE A RISPETTARE LA POLARITÀ.
ELEMENTI TECNICI E DEFINIZIONI
• sistema RGBW: in questo specifico manuale si intende un sistema elettrico di illuminazione che consiste nell’insieme di
sorgenti luminose a LED RGBW e dispostivi elettronici per il loro comando e controllo.
• DMX512: protocollo di comunicazione che trasmette le istruzioni per la gestione del sistema RGBW.
• RF 868MHz
:
standard di comunicazione in radio frequenza
• WI FI: standard di comunicazione senza fili utilizzata in molti dispositivi mobili per individuare ed utilizzare reti
senza fili.
ABBINARE IL SEGNALE IN RADIOFREQUENZA
Una volta installati e cablati i dispositivi del sistema è necessario abbinare il ricevitore QCC-RCV WI/RF ai dispositivi QCC-LCS
TP RF che si vogliono utilizzare come comando per il sistema QCC RGBW Quick.
1
) Premere il pulsante LEARNING sul ricevitore QCC-RCV WI/RF. Si accenderà l’indicatore a LED rosso.
2
) Da questo momento si dispone di circa 5 secondi per agire sul QCC-LCS TP RF, toccando un qualsiasi punto del pannello
colorato. L’indicatore a LED rosso farà due lampeggi per confermare l’abbinamento comando-ricevitore. Se l’indicatore a
LED rosso non lampeggia, occorre premere nuovamente il pulsante LEARNING.
3
) Ora è possibile inviare istruzioni in radiofrequenza al ricevitore QCC-RCV WI/RF dal QCC-LCS TP RF abbinato.
Per abbinare altri dispositivi QCC-LCS TP RF ripetere la procedura dei punti
1
,
2
,
3
(fino a 8 QCC-LCS TP RF).
E’ possibile annullare ogni abbinamento, riportando il QCC-RCV WI/RF alle impostazioni di fabbrica tenendo premuto il
pulsante LEARNING per almeno 5 secondi.
UTILIZZO DELL’APPLICAZIONE WI FI
Il ricevitore QCC-RCV WI/RF può ricevere istruzioni tramite Wi Fi utilizzando l’applicazione gratuita Easycolor per sistemi
operativi Android o IOS per dispositivi mobili.
Scaricare ed installare l’applicazione per Android o IOS in base al sistema operativo del vostro dispositivo.
Attivare la rete Wi Fi e collegarsi alla rete Easycolor che vedete visualizzata.
