SBC ADVANCED PLUS MEDIUM - REV005A
Si se posee únicamente un grupo de baterías o dos, conectar siempre la salida siglada como "MASTER". Esta
es la salida principal del cargador de baterías. Si la salida MASTER no está conectada, el cargador de baterías
puede suministrar a la salida una tensión más baja de la nominal y, consecuentemente, una potencia menor. Se
aconseja conectar a la salida MASTER el grupo de baterías más utilizado (típicamente el grupo servicios).
Los terminales positivos libres de salida no utilizados deben permanecer libres (no efectuar puentes entre los
terminales).
ATENCIÓN: la utilización de cables de sección no adecuada y la errónea conexión de los terminales o de
las uniones eléctricas pueden provocar un calentamiento peligroso de las terminales de conexión y de los
cables.
SEÑALES DE CONTROL

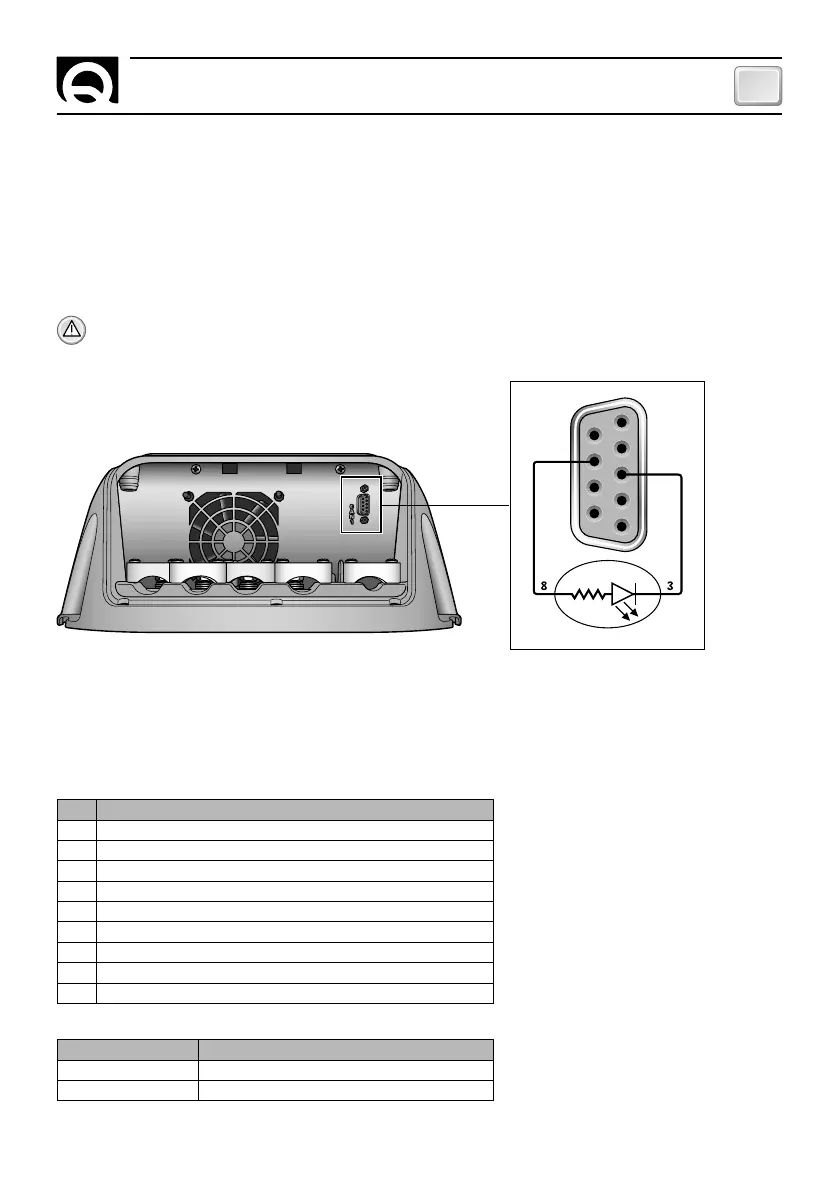

El cargador de baterías está equipado con un conector de a 9 polos hembra (conector DB9, ver fi g.3A) en el
cual se indican las señales analógicas que pueden utilizarse para la monitorización y el control del equipo.
A continuación se indica la posición y la descripción de las señales presentes en el conector:
ESTADO SIMPLIFICADO CARGADOR DE BATERÍAS
CONECTOR DB9
Un ejemplo de conexión de las señales de control se ilustra en la fi gura 3B.
PIN DESCRIPCIÓN
1 Terminador CAN BUS (124 ohm)
2 Intercara CAN BUS - Señal CANL
3 Negativo cargador de baterías
4 Reservato
5 Tierra
6 Reservato
7 Intercara CAN BUS - Señal CANH
8 Estato simplificado del cargador de baterías (+V salida, 20mA max)
9 +5Vdc (5mA max)
CONEXIÓN PIN 8 ESTADO
ALTA IMPEDANCIA APAGADO O PRESENCIA DE PROBLEMAS
+ V SALIDA ENCENDIDO Y AUSENCIA DE PROBLEMAS
FUNCIONAMIENTO
1
2
3
4
5
6
7
8
9
ESTADO SIMPLIFICADO
ABB.3A ABB.3B
