SBC ADVANCED PLUS MEDIUM - REV005A
CARACTERISTICAS DE CARGA - La carga de las baterías se efectúa en tres fases:
Fase BULK (corriente constante) - Las baterías precisan más corriente de la que el cargador de baterías puede
suministrar. La corriente se limita al valor nominal máximo de salida. El cargador de baterías puede entrar en esta fase
durante el encendido, cuando las baterías están muy descargadas o cuando se conecta una carga de elevada entidad.
Fase ABSORPTION (tensión constante) - El cargador de baterías carga las baterías a la tensión constante de AB-
SORPTION suministrando la corriente que necesitan. La corriente requerida por las baterías tenderá, con el tiempo, a
disminuir. Cuando la corriente requerida resultará inferior al 20% del valor nominal de salida se producirá la conmuta-
ción en fase de FLOAT.
Fase FLOAT (mantenimiento) - El cargador de baterías carga las baterías a la tensión constante de FLOAT. En esta
fase las baterías alcanzado la máxima carga, tenderán a absorber corrientes próximas a cero amperios. Esta solución
permite mantener las baterías siempre en carga sin el riesgo de sobrecarga. El pasaje a la fase de ABSORPTION se
produce cuando la solicitud de corriente supera el 20% del valor máximo de salida.
FUNCIONAMIENTO
Al encender el cargador de baterías, durante un breve instante de tiempo, se iluminarán todos los leds presentes en
el panel frontal. Sucesivamente, el cargador de baterías se colocará en el estado de carga requerido por las baterías
(o por la carga) conectadas. El cargador de baterías consta de una característica de carga del tipo IUoU. Los cargado-
res de baterías SBC también pueden ser utilizados como alimentadores, es decir, con las baterías desconectadas. Se
aconseja utilizar el cargador de baterías en dicha modalidad solamente en ocasiones especiales y no como uso ordi-
nario. Evitar, en cualquier caso conectar cargas con fuerte inducción (por ejemplo, motores de gran cilindrada) con las
baterías desconectadas puesto que existe el riesgo remoto, pero posible, de que se provoquen daños al aparato.

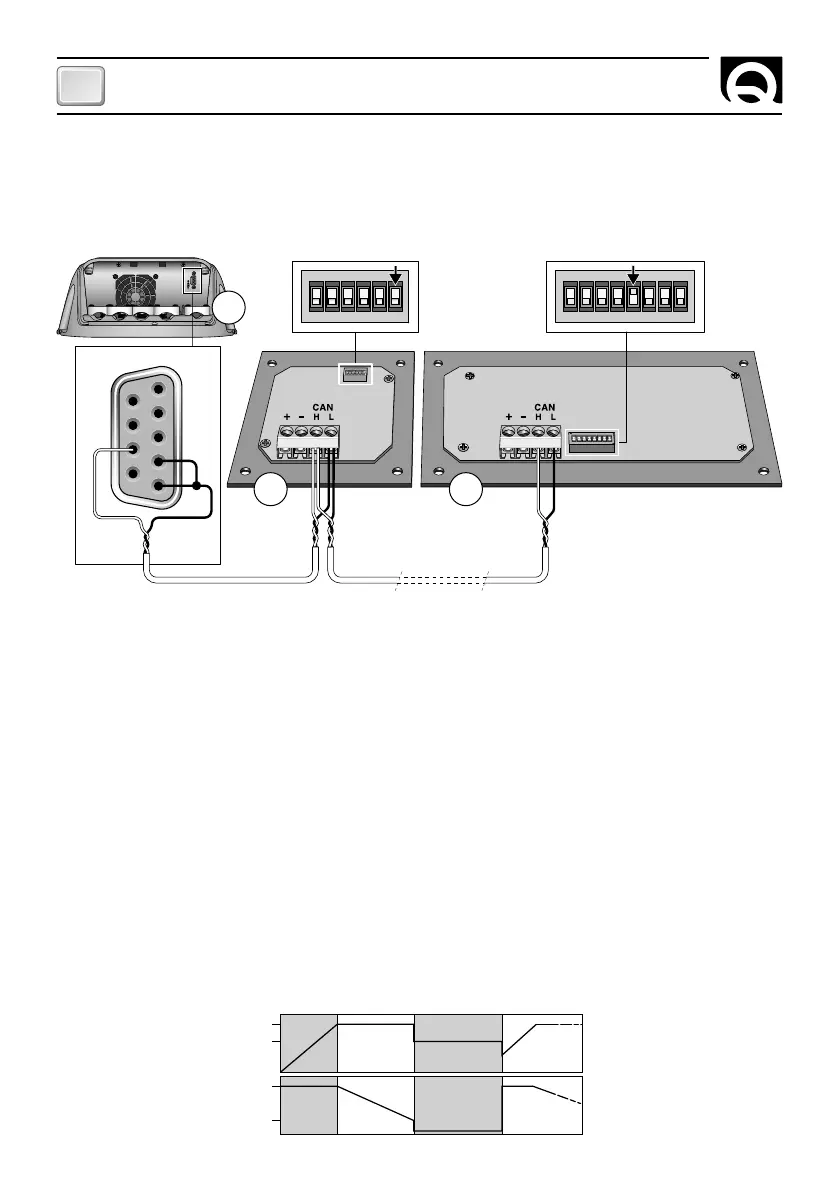

CONEXION RED CAN BUS
Utilizar como conexión de la intercara de datos (señales CANH y CANL) un cable que no sea esgrimado con una pareja
trenzada (sección 0.25/ 0.35 mm
2
AWG 22/24, impedancia 100/150 ohm). La longitud máxima del cable no tiene que
ser mayor de 100 metros. Activar la terminación entre el primer y el último dispositivo conectado en la red. Si existe
solo un dispositivo la terminación no tiene que ser activada. En seguida se muestra un ejemplo de conexión de la red:
FUNCIONAMIENTO
1
2
3
4
5
6
7
8
9
1234
ON
1234567 8
ON
1234567 8
ON
1234567 8
ON
123456
1234
ON
123456
SBC ADVANCED PLUS
(V)
14.1 (28.2) [Gel 14.4 (28.8)]
(I)
Imax
20% Imax
BULK
ABSORPTION
FLOAT NUEVO CICLO
TIEMPO
TIEMPO
13.5 (27.0) [Gel 13.8 (27.6)]
TERMINACIÓN DESACTIVADA TERMINACIÓN ACTIVADA
DIP-SWITCH
RCM 1620 RDS 1540
DB9 TERMINACIÓN ACTIVADA
Dispositivos CAN de 3 a 19
1
2
20
DIP-SWITCH
