SBC ADVANCED PLUS MEDIUM - REV005A
Se si hanno solamente uno o due gruppi di batterie, collegare sempre l’uscita siglata come “MASTER”. Questa
è l’uscita principale del caricabatterie. Se l’uscita MASTER non è collegata, il caricabatterie può fornire in
uscita una tensione più bassa di quella nominale e di conseguenza una minor potenza. Si consiglia di collegare
all’uscita MASTER il gruppo di batterie più utilizzato (tipicamente il gruppo servizi).
I terminali positivi di uscita non utilizzati devono rimanere liberi (non effettuare ponticelli tra i terminali).
ATTENZIONE: l’utilizzo di cavi di sezione non adeguata e l’errata connessione dei terminali o delle
giunzioni elettriche possono provocare un surriscaldamento pericoloso dei terminali di collegamento e
dei cavi.
SEGNALI DI CONTROLLO

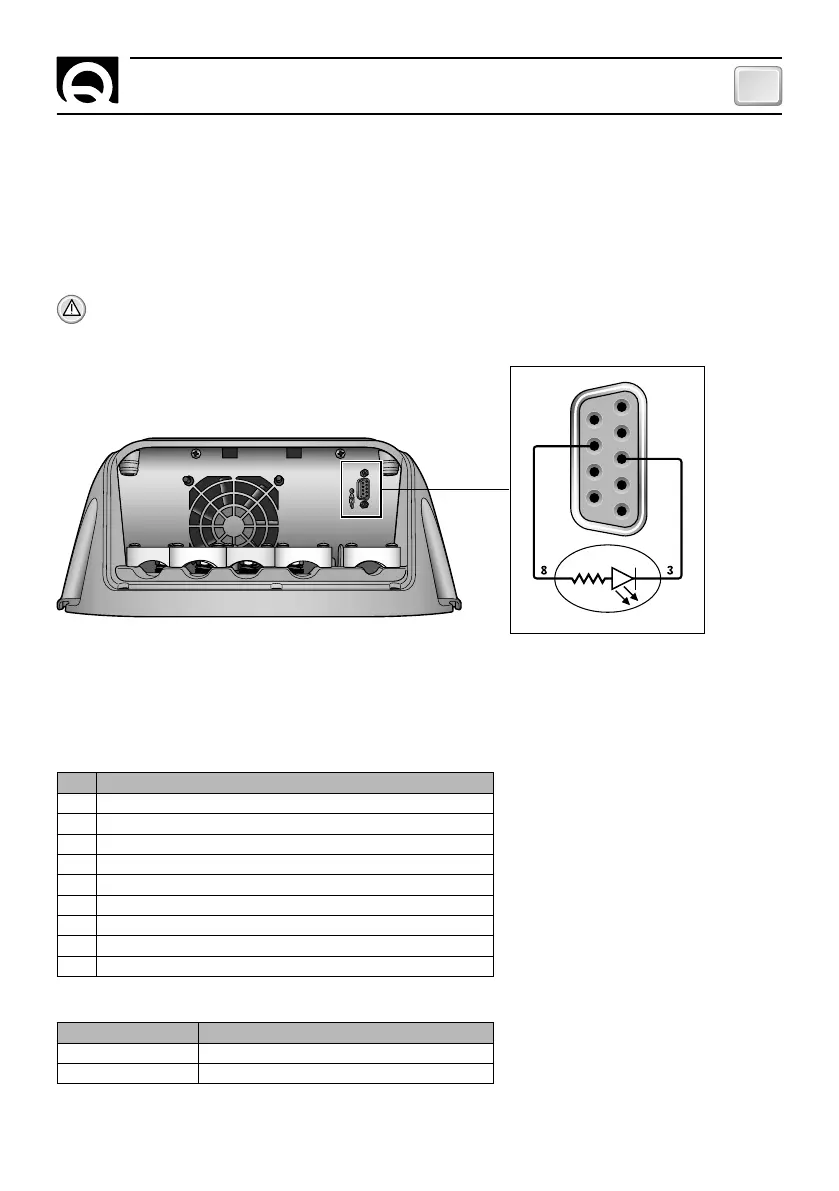

Il caricabatterie è dotato di un connettore a vaschetta a 9 poli femmina (connettore DB9, vedi fi g.3A) sul quale
sono riportati i segnali utilizzabili per il monitoraggio ed il controllo dell’apparecchio.
Di seguito si riporta la posizione e la descrizione dei segnali presenti sul connettore:
STATO SEMPLIFICATO CARICABATTERIE
CONNETTORE A VASCHETTA DB9
Un esempio di collegamento dei segnali di controllo è riportato in fi gura 3B.
FUNZIONAMENTO
PIN DESCRIZIONE
1 Terminatore CAN BUS (124 ohm)
2 Interfaccia CAN BUS - Segnale CANL
3 Negativo caricabatterie
4 Riservato
5Terra
6 Riservato
7 Interfaccia CAN BUS - Segnale CANH
8 Stato semplificato del caricabatterie (+V uscita, 20mA max)
9 +5Vdc (5mA max)
COLLEGAMENTO PIN 8 STATO
ALTA IMPEDENZA SPENTO O PRESENZA DI PROBLEMI
+ V USCITA ACCESO E ASSENZA DI PROBLEMI
1
2
3
4
5
6
7
8
9
STATO SEMPLIFICATO
FIG.3A FIG.3B
