8
IT
SBC ADVANCED PLUS MEDIUM - REV005A
FUNZIONAMENTO
CARATTERISTICHE DI CARICA - La carica avviene attraverso 3 fasi:
Fase BULK (corrente costante) - Le batterie richiedono più corrente di quanto il caricabatterie possa fornire. La
corrente viene limitata al valore nominale massimo di uscita. Il caricabatterie può entrare in questa fase durante
l’accensione, quando le batterie sono molto scariche o quando viene collegato un carico di elevata entità.
Fase ABSORPTION (tensione costante) - Il caricabatterie carica le batterie alla tensione costante di ABSORPTION
erogando la corrente che necessitano. La corrente richiesta dalle batterie tenderà, con il tempo, a diminuire. Quando
la corrente richiesta sarà inferiore al 20% del valore massimo di uscita si avrà la commutazione in fase di FLOAT.
Fase FLOAT (mantenimento) - Il caricabatterie carica le batterie alla tensione costante di FLOAT. In questa
fase le batterie raggiungendo la massima carica, tenderanno ad assorbire correnti vicine a zero ampere. Questa
soluzione consente di mantenere le batterie sempre in carica senza il rischio di sovraccarico. Il passaggio alla fase di
ABSORPTION avviene quando la richiesta di corrente supera il 20% del valore massimo di uscita.
FUNZIONAMENTO
All’accensione del caricabatterie, per un breve istante di tempo, si illumineranno tutti i led presenti sul pannello fronta-
le. Dopodichè il caricabatterie si porrà nello stato di carica richiesto dalle batterie (o dal carico) collegate. Il caricabat-
terie è dotato di una caratteristica di carica del tipo IUoU.
I caricabatterie SBC possono essere utilizzati anche come alimentatori, cioè con le batterie scollegate. Si consiglia di
utilizzare il caricabatterie in questa modalità solo in occasioni saltuarie e non come utilizzo ordinario. Evitare comun-
que di collegare carichi fortemente induttivi (ad esempio motori di potenza elevata) con le batterie scollegate, pena un
remoto ma possibile danneggiamento dell’apparecchio.
COLLEGAMENTO RETE CAN BUS
Utilizzare come collegamento dell’interfaccia dati (segnali CANH e CANL) un cavo non schermato con una coppia in-
trecciata (sezione 0.25/ 0.35 mm
2
AWG 22/24, impedenza 100/150 ohm).
La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri. Attivare la terminazione sul primo e
sull’ultimo dispositivo collegato alla rete. Se esiste solo un dispositivo la terminazione non deve essere attivata.

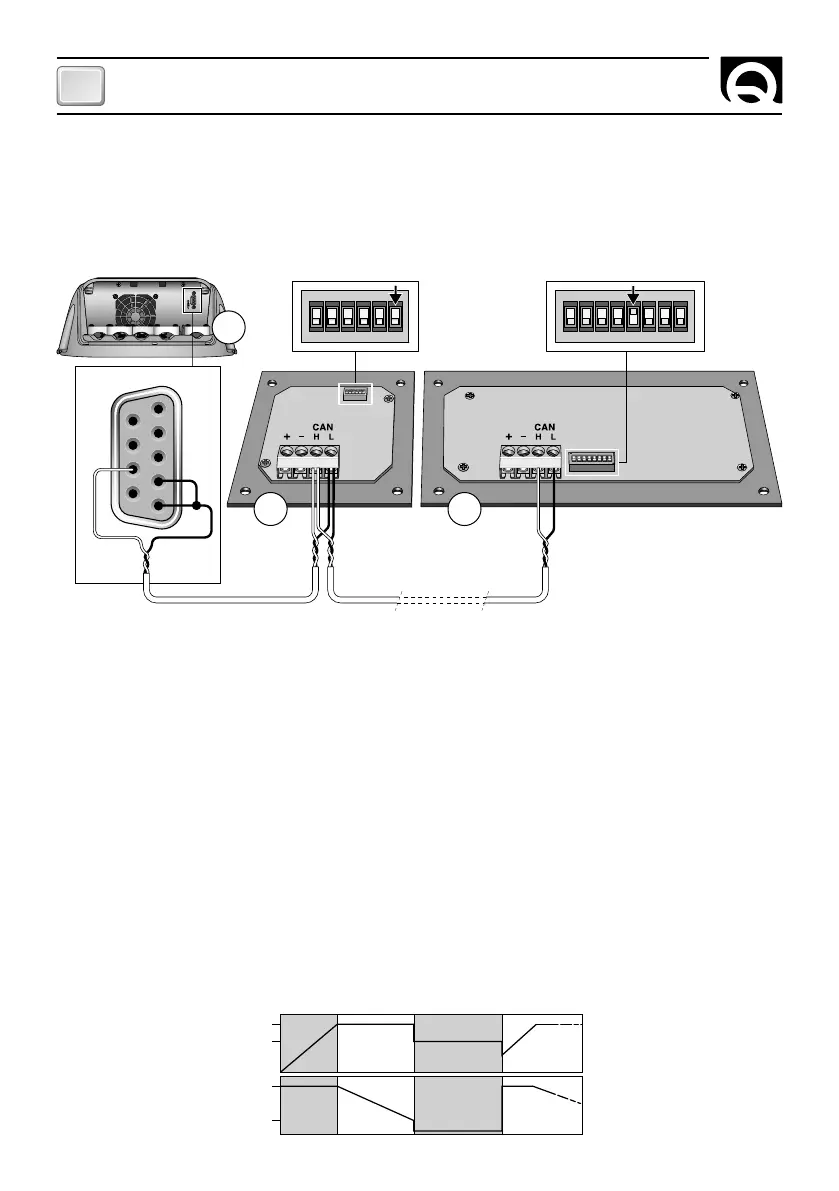

Di seguito si riporta un esempio di collegamento della rete:
1
2
3
4
5
6
7
8
9
1234
ON
1234567 8
ON
1234567 8
ON
1234567 8
ON
123456
1234
ON
123456
SBC ADVANCED PLUS
(V)
14.1 (28.2) [GEL 14.4 (28.8)]
(I)
IMAX
20% IMAX
BULK ABSORPTION FLOAT NUOVO CICLO
TEMPO
TEMPO
13.5 (27.0) [GEL 13.8 (27.6)]
TERMINAZIONE DISATTIVATA TERMINAZIONE ATTIVATA
DIP-SWITCH
RCM 1620 RDS 1540
DB9 TERMINAZIONE ATTIVATA
dispositivi CAN da 3 a 19
1
2
20
DIP-SWITCH
