FONCTIONNEMENT DE LA COMMANDE
Tableau de contrôle TCD 1042

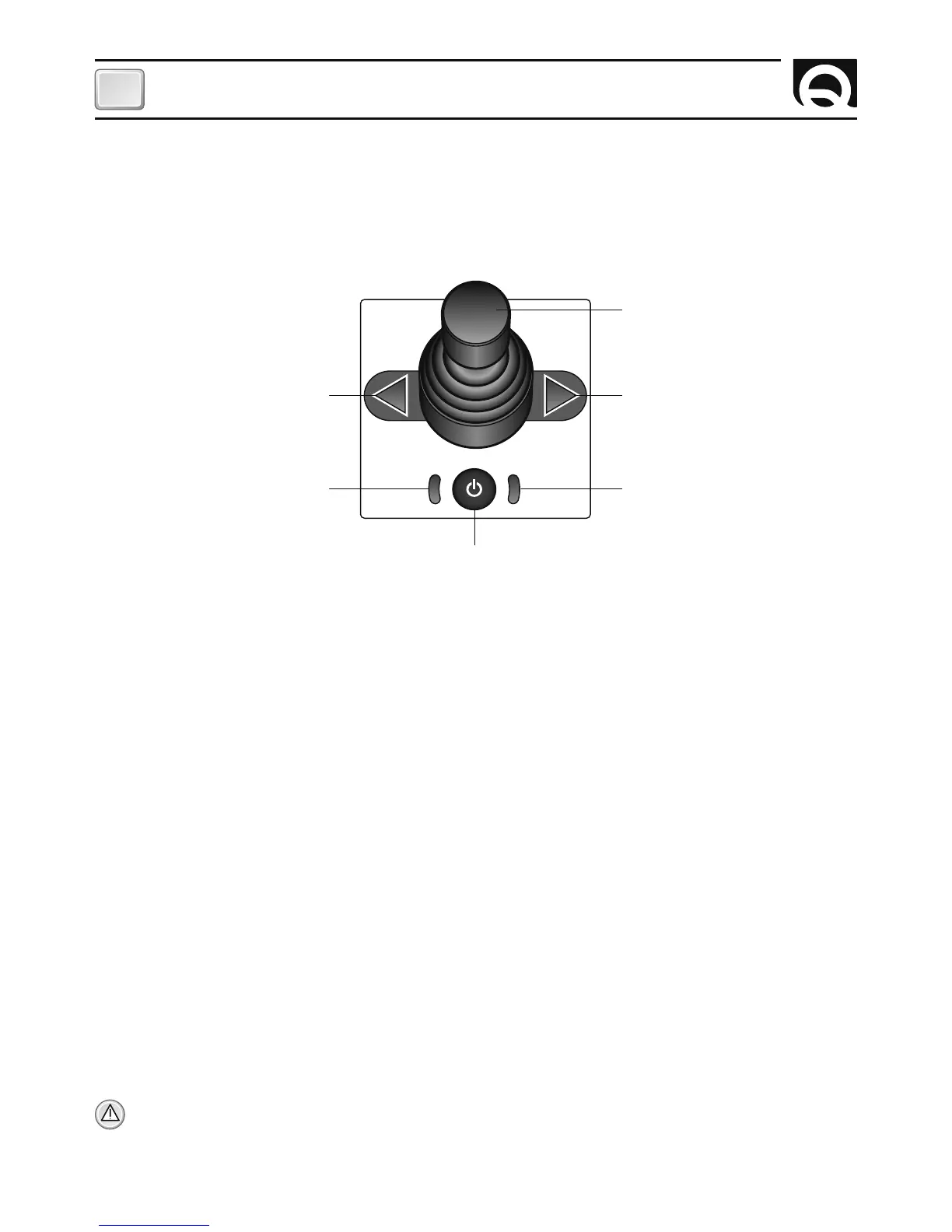

L’interface utilisateur est composée d’un bouton d'activation, d’un joystick, de 2 led d’activation et de 2 led de
direction.
LED DE DIRECTION GAUCHE LED DE DIRECTION DROITE
LED D’ACTIVATION LED D’ACTIVATION
BOUTON D'ACTIVATION
Bouton d'activation
Le bouton active ou désactive la commande.
Joystick
Le mouvement à droite du levier du joystick, en butée, déplace l'étrave ou la poupe du bateau à droite selon le
propulseur commandé.
Le mouvement à gauche du levier du joystick, en butée, déplace l'étrave ou la poupe du bateau à gauche selon
le propulseur commandé.
Led d’activation
Les led d'activation signalent l'état d'activation / désactivation de la commande.
Led de direction
Les led de direction signalent le mouvement du bateau vers la droite ou la gauche.
Tous les led sont utilisés pour signaler les erreurs ou problèmes éventuels.
Utiliser l’interrupteur placé sur la ligne d’alimentation pour allumer et éteindre la commande. Dès que l’alimenta-
tion est branchée, la commande effectue le test des led. Le test des led se fait en allumant simultanément tous
les led pendant 2 secondes. Si aucune erreur ou aucun problème n’est relevé, la commande se place en état de
désactivation (voir désactivation de la commande).
ATTENTION
: s’exercer à actionner le propulseur en eaux libres, afi n d’éviter d’endommager le bateau en
effectuant des manœuvres hasardeuses.
JOYSTICK
FONCTIONNEMENT
TCD 1042
