32
TCD 2044
FR
MANUAL OF INSTALLATION AND USE - REV 002A
Utiliser l’interrupteur placé sur la ligne d’alimentation pour allumer et éteindre la commande. Dès que l’alimentation est
branchée, la commande effectue le test des LED. Le test des LED se fait en allumant simultanément tous les LED pendant
2 secondes. Si aucune erreur ou aucun problème n’est relevé, la commande se place en état de désactivation (voir
désactivation de la commande).
ATTENTION :
s’exercer à actionner les propulseurs en eaux libres, afin d’éviter d’endommager le bateau en
effectuant des manœuvres hasardeuses.
ATTENTION :
s’assurer, avant de faire démarrer l’hélice, qu’il n’y a pas de baigneurs ni d’objets qui flottent au
voisinage.
Bouton d’activation
Le bouton active ou désactive la commande.
Joystick d’étrave
Le mouvement à droite du levier du joystick d’étrave, en butée, déplace l’étrave du bateau à droite.
Le mouvement à gauche du levier du joystick d’étrave, en butée, déplace l’étrave du bateau à gauche.
Joystick de poupe
Le mouvement à droite du levier du joystick de poupe, en butée, déplace la poupe du bateau à droite.
Le mouvement à gauche du levier du joystick de poupe, en butée, déplace la poupe du bateau à gauche
LED d’activation
Les LED d’activation signalent l’état d’activation / désactivation de la commande.
LED de direction
Les LED de direction signalent le mouvement du bateau vers la droite ou la gauche.
Tous les LED sont utilisés pour signaler les erreurs ou problèmes éventuels.
3.1 -

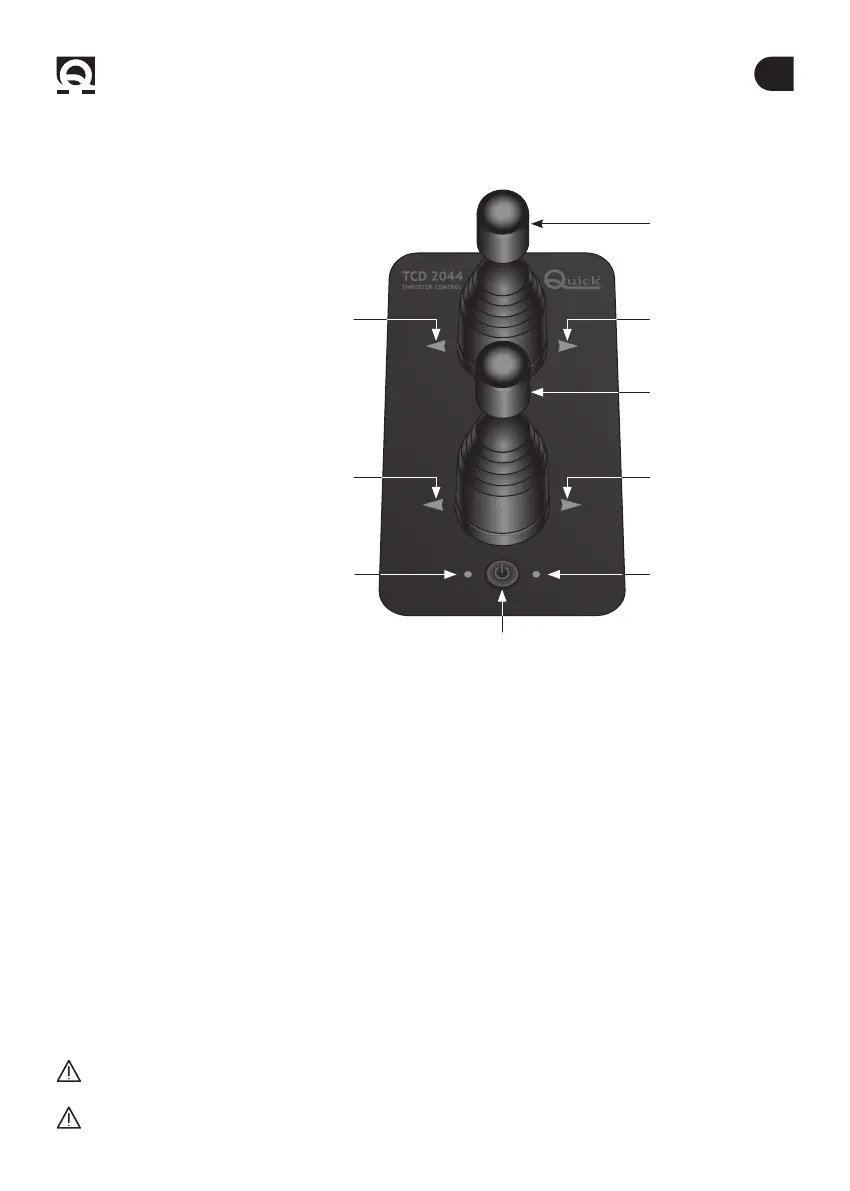

Tableau de contrôle
L’interface utilisateur est composée de :
• 1 bouton d’activation
• 2 joystick
• 2 LED d’activation
• 4 LED de direction
LED D’ACTIVATION
BOUTON D’ACTIVATION
LED D’ACTIVATION
JOYSTICK D’ÉTRAVE
JOYSTICK DE POUPE
LED DE DIRECTION
DROITE ÉTRAVE
LED DE DIRECTION
GAUCHE ÉTRAVE
LED DE DIRECTION
DROITE POUPE
LED DE DIRECTION
GAUCHE POUPE
3.0 - FONCTIONNEMENT
3.2 - Allumage de la commande
