5
TCD 2044
IT
MANUALE D’INSTALLAZIONE ED USO - REV 002A
2.1 - Informazioni generali
Di seguito sarà descritta una procedura di installazione tipica.
Non è possibile descrivere una procedura che sia applicabile a tutte le situazioni.
Adattare questa procedura per soddisfare i propri requisiti.
Individuare la posizione più adatta dove praticare la sede per alloggiare il comando seguendo questi criteri:
Il comando deve essere posizionato in modo che sia facilmente utilizzabile e/o visibile dall’operatore.
È importante che la superficie su cui si fissa il comando sia liscia e piana.
Deve essere presente un accesso posteriore per l’installazione e la manutenzione.
Deve esistere spazio sufficiente dietro alla posizione scelta per alloggiare il retro del comando e i cablaggi.
La parte posteriore del comando deve essere protetta dal contatto con acqua o umidità.
Porre particolare attenzione durante l’esecuzione dei fori su pannello o parti dell’imbarcazione. Questa operazione non
deve indebolire o causare rotture alla struttura dell’imbarcazione.
Il comando risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non
compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo il comando TCD deve essere distante almeno:
25 cm dalla bussola
50 cm da un qualsiasi apparecchio radio ricevente
1 m da qualsiasi apparato radiotrasmittente (escluso SSB)
2 m da qualsiasi apparato radiotrasmittente SSB
2 m dal percorso del fascio radar.

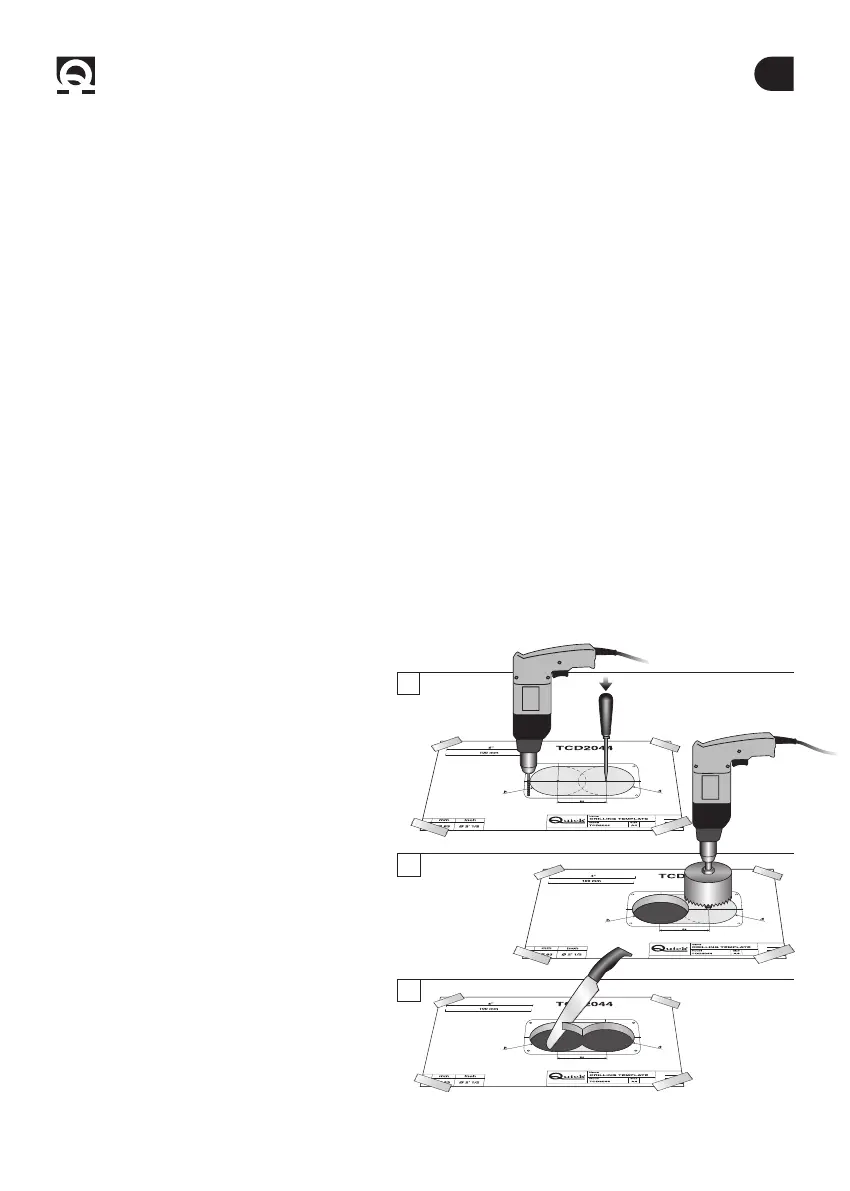

2.2 - Installazione del comando
Dopo aver scelto la posizione del comando,
procedere come riportato di seguito:
2.0 - INSTALLAZIONE
3
1
2
2
- Realizzare i due fori per il retro del
comando con una fresa a tazza Ø 63 mm.
3
- Tagliare lungo il perimetro indicato sulla
dima.
Rimuovere la dima ed eventuali bave presenti
sui fori.
1
- Posizionare la dima di foratura sulla
superficie dove sarà installato il comando;
marcare il centro dei due fori; per il fissaggio
delle viti autofilettanti eseguire pre-fori con una
punta di Ø 2,5 mm.
