INSTALLATION DE LA COMMANDE
La commande est conforme aux standards EMC (compatibilité électromagnétique), mais une bonne installation est requise afin
de ne pas compromettre ses performances ainsi que celles des commandes situées à proximité.
Pour ce motif, la commande doit être distant d’au moins:
• 25 cm du compas.
• 25 cm de tout appareil radio récepteur.
• 1 m de tout appareil radio de transmission (excepté SSB).
• 2 m de tout appareil radio de réception et transmission SSB.
• 2 m du parcours suivi du faisceau radar.
Après avoir choisi la position de la commande, procéder comme indiqué ci-après:
• Placer le gabarit de perçage (livré avec le produit) sur la surface où la commande sera installée.
• Marquer le centre de chaque orifice.
• Réaliser la découpe pour le dos de l'instrument avec une fraise de diamètre 60 mm.
• Retirer le gabarit et les éventuelles ébarbures présentes sur les orifices.
• Insérer la commande dans le logement.
• Fixer la commande au panneau avec quatre vis à tête évasée (non fournies).
• Placer le châssis sur la commande.

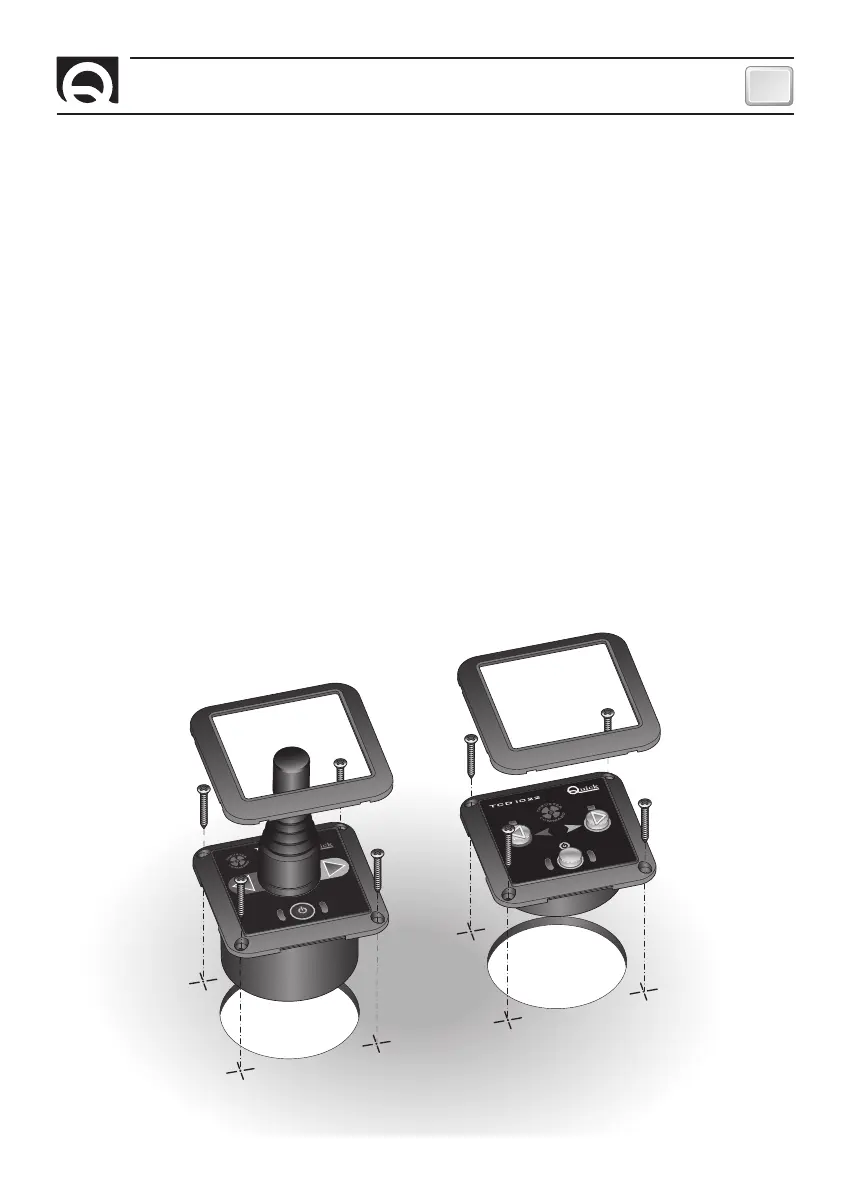

TCD 1042 TCD 1022
