FONCTIONNEMENT DE LA COMMANDE
Tableau de contrôle TCD 1042

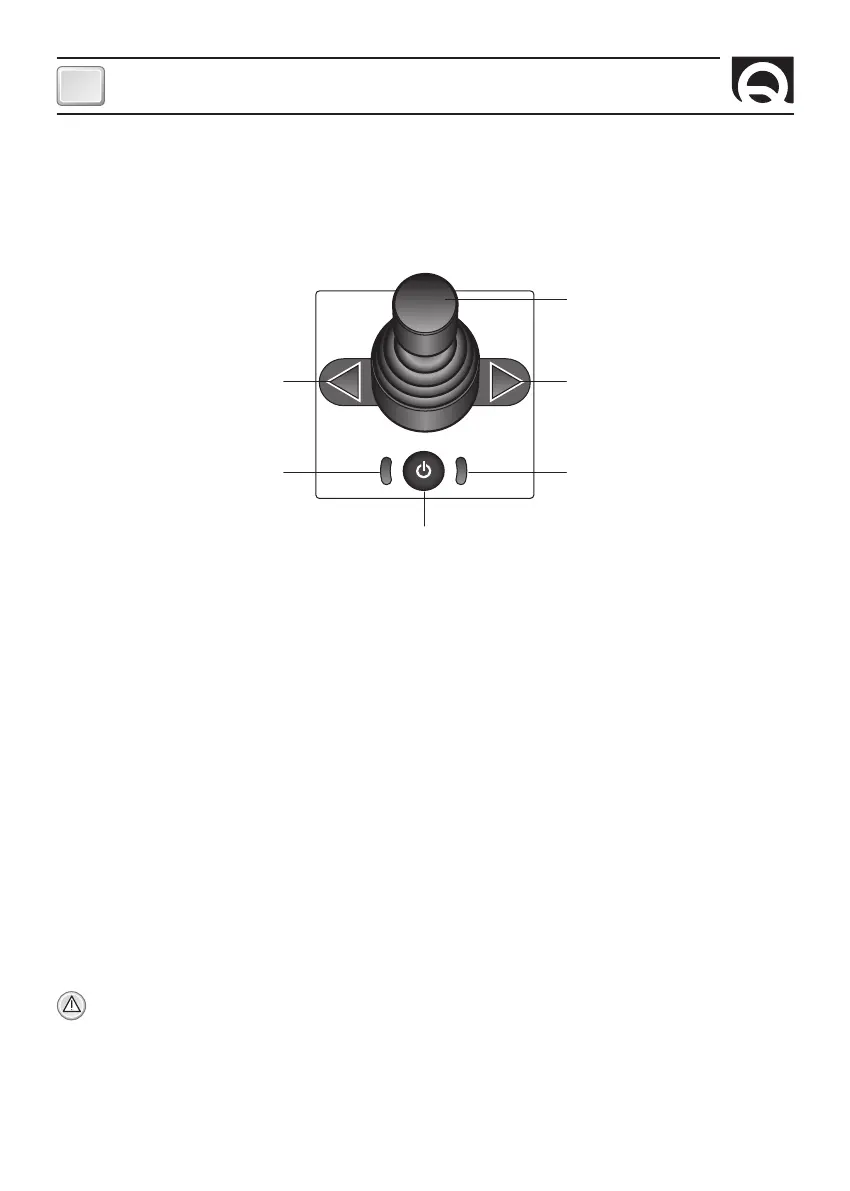

L’interface utilisateur est composée d’un bouton d'activation, d’un joystick, de 2 led d’activation et de 2 led de direction.
LED DE DIRECTION GAUCHE LED DE DIRECTION DROITE
LED D’ACTIVATION LED D’ACTIVATION
BOUTON D'ACTIVATION
Bouton d'activation
Le bouton active ou désactive la commande.
Joystick
Le mouvement à droite du levier du joystick, en butée, déplace l'étrave ou la poupe du bateau à droite selon le propulseur com-
mandé.
Le mouvement à gauche du levier du joystick, en butée, déplace l'étrave ou la poupe du bateau à gauche selon le propulseur
commandé.
Led d’activation
Les led d'activation signalent l'état d'activation / désactivation de la commande.
Led de direction
Les led de direction signalent le mouvement du bateau vers la droite ou la gauche.
Tous les led sont utilisés pour signaler les erreurs ou problèmes éventuels.
Utiliser l’interrupteur placé sur la ligne d’alimentation pour allumer et éteindre la commande. Dès que l’alimentation est bran
-
chée, la commande effectue le test des led. Le test des led se fait en allumant simultanément tous les led pendant 2 secondes.
Si aucune erreur ou aucun problème n’est relevé, la commande se place en état de désactivation (voir désactivation de la com
-
mande).
ATTENTION: s’exercer à actionner le propulseur en eaux libres, afin d’éviter d’endommager le bateau en effectuant des
manœuvres hasardeuses.
JOYSTICK
FONCTIONNEMENT
TCD 1042
