INSTALLATION DER STEUERUNG
Das Überwachungspaneel entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung dafür ist
allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe positionierten Instrumente nicht zu beein-
trächtigen.
Aus diesem Grund muss das Gerät mindestens folgender Abstand aufweisen:
• 25 cm vom Kompass.
• 50 cm von einem beliebigen Funkempfangsgerät.
• 1 m von einem beliebigen Funksendegerät (SSB ausgeschlossen).
• 2 m von einem beliebigen SSB- Funksendegerät.
• 2 m vom Strahlengang des Radarstrahlenbündels.
Nachdem die Position der Steuerung festgelegt wurde, gehen Sie wie folgt vor:
• Die (mitgelieferte) gelochte Schablone auf die Oberfläche anlegen, wo die Steuerung installiert werden soll.
• Die Mitte jedes Loches markieren.
• Die Bohrung für die Rückseite des Gerätes mit einem 60-mm-Fräser ausführen.
• Die Schablone sowie eventuelle an den Bohrungen vorhandene Grate entfernen.
• Die Steuerung in die Aufnahme einsetzen.
• Die Steuerung mit Hilfe von vier Senkschrauben (nicht mitgeliefert) befestigen.
• Den Rahmen auf der Steuerung anbringen.

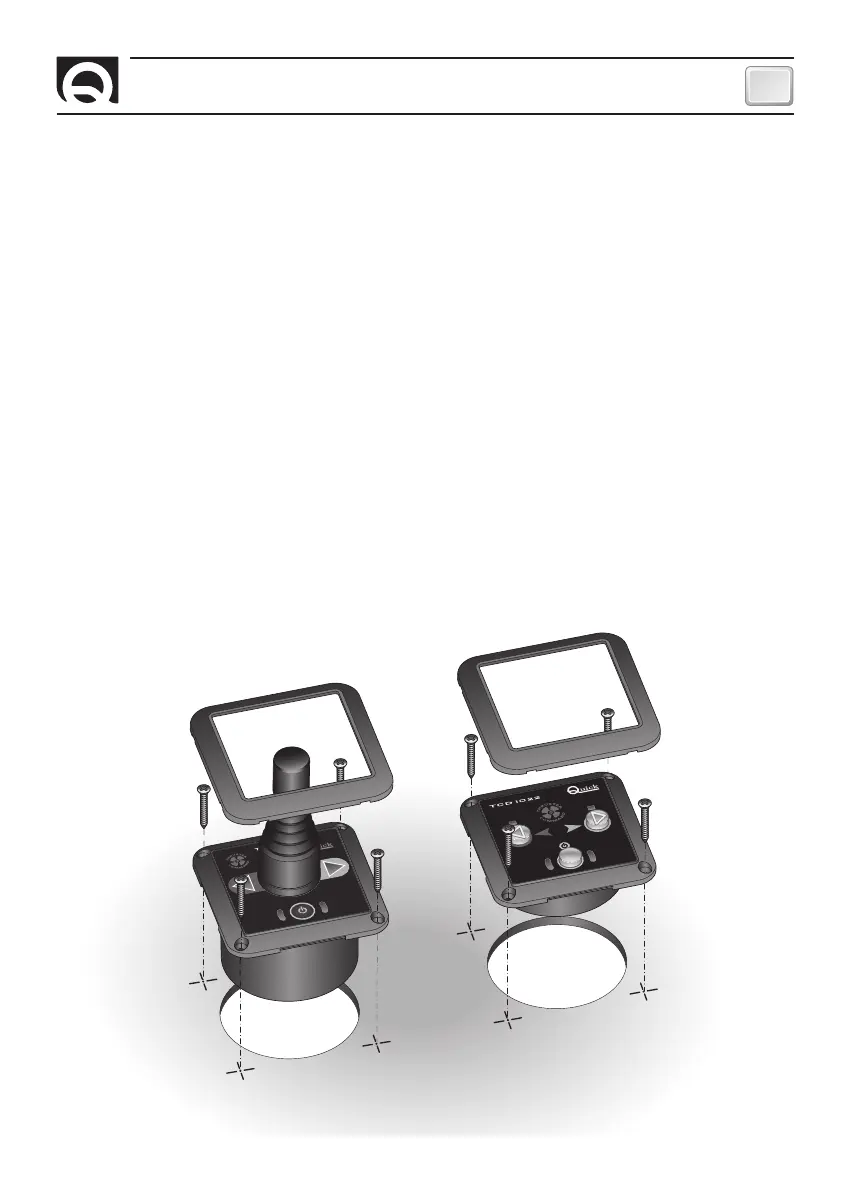

TCD 1042 TCD 1022
