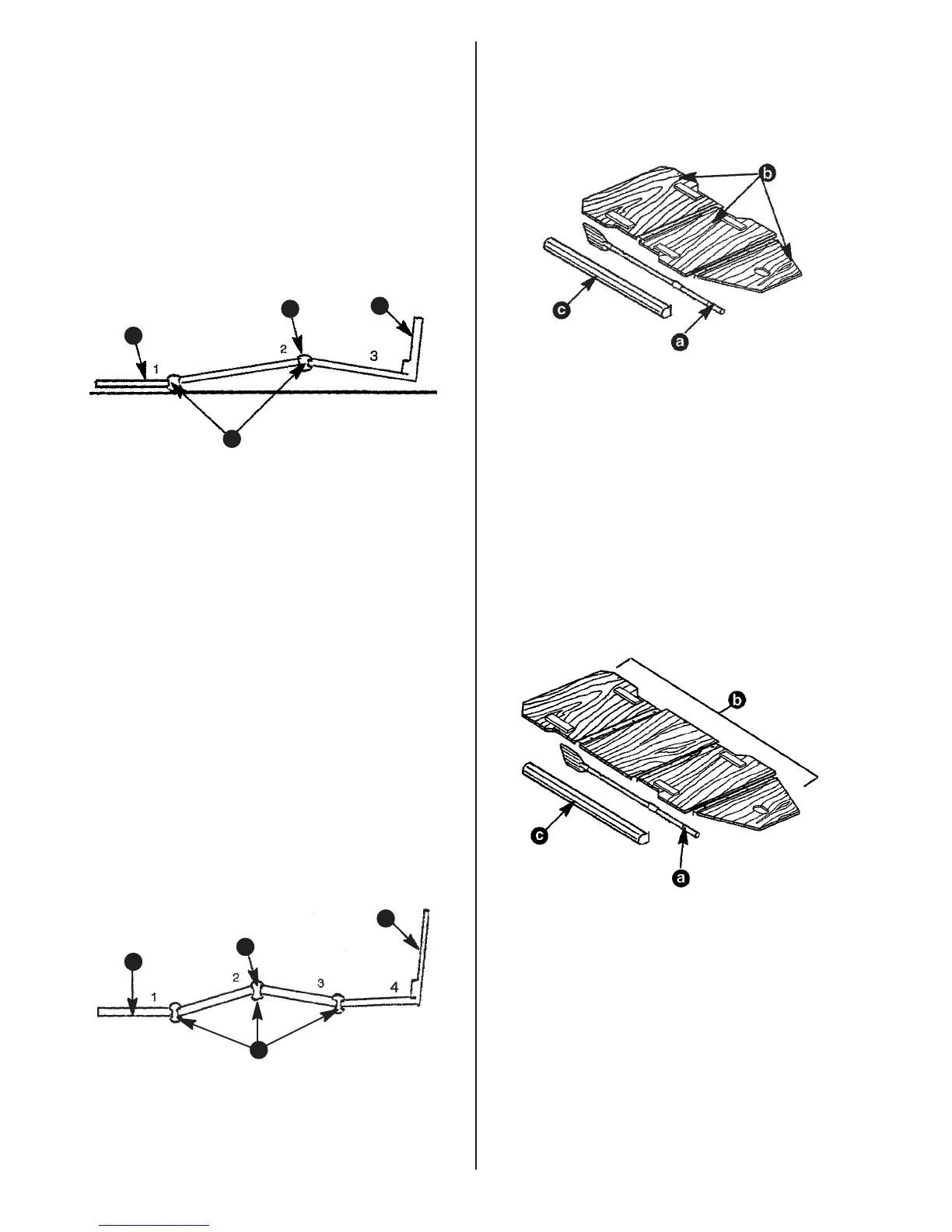

MONTAGEM DAS TÁBUAS DE ASSOALHO E DAS
JUNTAS “H” PARA OS BARCOS 240S E 270S
NOTA: Ao instalar as tábuas de piso, os números de
identificação das tábuas devem estar voltados para cima.
1. Introduza a tábua de piso n° 1 na proa do barco e instale
a junta ‘‘H”.
NOTA: Introduza a tábua de piso n  1 na proa do barco e
instale a junta ‘‘H”.
2. Introduza a tábua de piso n° 3 dentro da travessa do barco.
3. Introduza a tábua de piso n° 2 dentro da junta ‘‘H” que está
presa na tábua de piso n° 1.
4. Introduza a junta ‘‘H” entre as tábuas n° 2 e 3. Pressione
as tábuas de piso até que fiquem planas.
a
b
c
d
a - Tábua de assoalho da proa
b - Aperte para baixo
c - Popa
d - Juntas “H”
Conjunto de Assoalho
MONTAGEM DAS TÁBUAS DE ASSOALHO E DAS
JUNTAS “H” PARA OS BARCOS 310, 340, 380 E 430
NOTA: Cada junta “H” deve ser instalada com o lado plano
maior voltado para cima. Os números de identificação das
tábuas de assoalho também devem ficar voltados para cima.
1. Introduza a tábua de piso n° 1 na proa do barco e instale
a junta ‘‘H”.
2. Introduza a tábua de piso n° 4 (3,1 m/3,4 m) ou a n° 5 (3,8
m/4,3 m) na travessa do barco e prenda a junta ‘‘H”.
3. Introduza a tábua de piso n° 2 dentro da junta ‘‘H” que está
presa na tábua de piso n° 1.
4. Introduza a tábua de piso n° 3 dentro da junta ‘‘H” que está
presa na tábua de piso n° 2.
5. (Se o barco tiver o sistema de 5 assoalhos), introduza a
tábua de assoalho n 3–4 na junta “H” que está fixada na
tábua de assoalho n 4.
6. Instale a junta ‘‘H” restante (3,1/3,4 m) ou a tábua de piso
n° 4 (3,8/4,3 m). Assegure–se de que a válvula da quilha
esteja alinhada no furo de acesso da tábua de piso.
Pressione as tábuas de piso para baixo até que fiquem
planas.
a
b
c
d
a - Tábua de assoalho da proa
b - Aperte para baixo
c - Popa
d - Juntas “H”
Conjunto de Assoalho (Sistema de 4 tábuas de assoalho
mostrado)
MONTAGEM DO SUPORTE LATERAL PARA OS
BARCOS 240S, 270S e 310
1. Deslize o remo (a) debaixo do fundo do barco para levantar
os assoalhos (b) da superfície plana. Prenda o suporte
lateral (c). Repita o procedimento para o lado oposto do
barco.
Suportes Laterais
2. Instale o assento.
3. Infle completamente o barco, prendendo a mangueira da
bomba de pedal em cada uma das válvulas, e procurando
manter um equilíbrio de ar entre as câmaras de ar. NÃO
infle nenhuma câmara até a sua capacidade máxima de
uma só vez. Complete o abastecimento de cada câmara
até 250 MBAR. Para garantir uma vedação hermética, as
tampas das válvulas devem ser instaladas depois que o
barco for inflado com a pressão de operação.
4. Infle a quilha e instale as tampas das válvulas.
MONTAGEM DO SUPORTE LATERAL PARA OS
BARCOS 340, 380 E 430
1. Deslize o remo (a) debaixo do fundo do barco para levantar
os assoalhos (b) da superfície plana. Prenda o suporte
lateral (c). Repita o procedimento para o lado oposto do
barco.
NOTA: Os Modelos de 3,8 m e de 4,3 m têm suportes lat-
erais de trabalho pesado, constituído de 2 peças, que de-
vem ser encaixadas uma na outra, antes de ser instala-
dos no sistema de tábuas de piso.
Suportes Laterais (Sistema de 4 tábuas de assoalho
mostrado)
2. Instale o assento.
3. Infle completamente o barco, prendendo a mangueira da
bomba de pedal em cada uma das válvulas, e procurando
manter um equilíbrio de ar entre as câmaras de ar. NÃO
infle nenhuma câmara até a sua capacidade máxima de
uma só vez. Complete o abastecimento de cada câmara
até 250 MBAR. Para garantir uma vedação hermética, as
tampas das válvulas devem ser instaladas depois que o
barco for inflado com a pressão de operação.
4. Infle a quilha e instale as tampas das válvulas.
