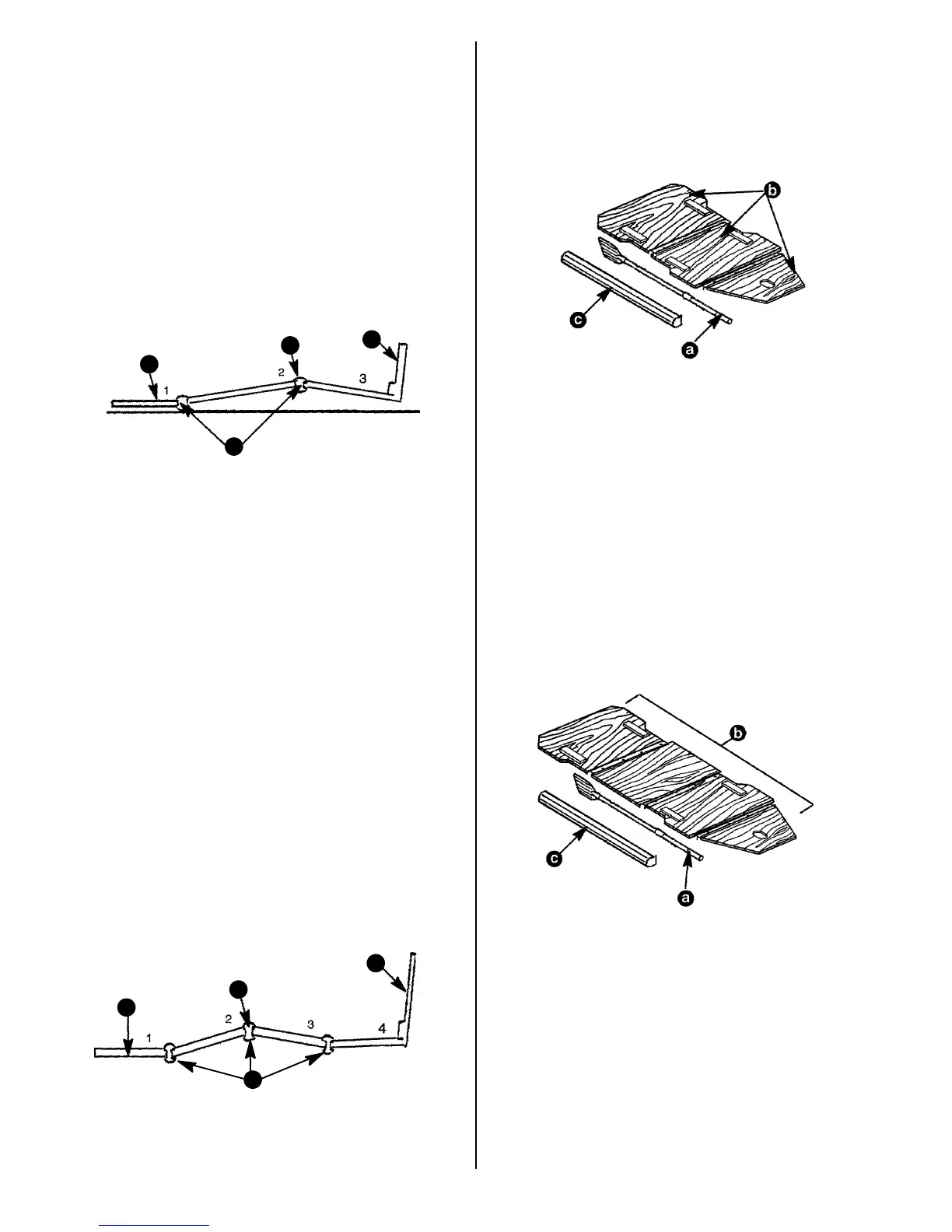

Монтаж слани (настила палубы) и двутавровых
соединительных узлов (узел типа “Н”) для лодок
моделей 240S и 270S
ПРИМЕЧАНИЕ: устанавливайте доски настила так,
чтобы идентификационный номер доски был обращен вверх.
1. Вставьте доску N° 1 в нос лодки и установите
двутавровый соединительный узел.
ПРИМЕЧАНИЕ: устанавливайте двутавровые
соединительные узлы так, чтобы более широкая полка была
обращена вверх.
2. Вставьте доску N° 3 в транец лодки.
3. Вставьте доску N° 2 в двутавровый соединительный
узел, прикрепленный к доске N° 1.
4. Установите двутавровый соединительный узел между
досками N° 2 и N° 3. Нажмите на доски, так чтобы они
образовали плоскую поверхность.
a
b
c
d
a - носовая доска
b-нажать
c-транец
d - двутавровые соединительные узлы
Сборка настила палубы
Монтаж слани (настила палубы) и двутавровых
соединительных узлов для лодок моделей 310, 340,
380 и 430
ПРИМЕЧАНИЕ: устанавливайте двутавровые
соеди-нительные узлы так, чтобы более широкая полка была
обращена вверх. Идентификационные номера досок настила
также должны быть обращены вверх.
1. Вставьте доску N° 1 в нос лодки и прикрепите к ней
двутавровый соединительный узел.
2. Вставьте доску N° 4 (310/340) или доску N° 5 (380/430) в
транец лодки и прикрепите к ней двутавровый
соединительный узел.
3. Вставьте доску N° 2 в двутавровый соединительный
узел, прикрепленный к доске N° 1.
4. Вставьте доску N° 3 в двутавровый соединительный
узел, прикрепленный к доске N° 2.
5. Если настил палубы состоит из 5 досок, вставьте доску
N° 3-4 в двутавровый соединительный узел,
прикрепленный к доске N° 4.
6. Установите оставшийся двутавровый соединительный
узел (в моделях 310/340) или доску N° 4 (в моделях
380/430). Убедитесь в том, что клапан киля совпадает с
отверстием в настиле палубы, предназначенным для
доступа к этому клапану. Нажмите на доски, так чтобы
они образовали плоскую поверхность.
a
b
c
d
a - носовая доска
b-нажать
c-транец
d - двутавровые соединительные узлы
Сборка настила палубы
Установка боковых соединительных планок для
лодок моделей 240S, 270S и 310
1. Подложите весло (a) под днище лодки, чтобы
приподнять доски настила палубы (b) над плоской
поверхностью. Прикрепите боковую соединительную
планку (c). Повторите эту операцию с другой стороны
лодки.
Боковые соединительные планки
2. Установите сиденье.
3. Полностью надуйте лодку, поочередно подсоединяя
воздушный насос к каждому клапану и обеспечивая
примерно одинаковое давление в камерах. Полное
надувание одной камеры без поочередного надувания
второй камеры НЕ ДОПУСКАЕТСЯ. Доведите
давление в каждой камере до 250 мбар. Чтобы
обеспечить надежное воздухо-непроницаемое
уплотнение, необходимо после надувания лодки до
рабочего давления установить колпачки клапанов.
4. Надуйте киль и установите колпачки клапанов.
Установка боковых соединительных планок для
лодок моделей 340, 380 и 430
1. Подложите весло (a) под днище лодки, чтобы
приподнять доски настила палубы (b) над плоской
поверхностью. Прикрепите боковую соединительную
планку (c). Повторите эту операцию с другой стороны
лодки.
ПРИМЕЧАНИЕ: Лодки моделей 380 и 430 оснащены сборными
боковыми соединительными планками усиленного исполнения,
состоящими из двух частей, которые необходимо соединить друг с
другом перед сборкой с настилом палубы.
Боковые соединительные планки (показаннастил из 4 досок)
2. Установить сиденье.
3. Полностью надуйте лодку, поочередно подсоединяя
воздушный насос к каждому клапану и обеспечивая
примерно одинаковое давление в камерах. Полное
надувание одной камеры без поочередного надувания
второй камеры НЕ ДОПУСКАЕТСЯ. Доведите
давление в каждой камере до 250 мбар. Чтобы
обеспечить надежное воздухо-непроницаемое
уплотнение, необходимо после надувания лодки до
рабочего давления установить колпачки клапанов.
4. Надуйте киль и установите колпачки клапанов.
