41 / 138

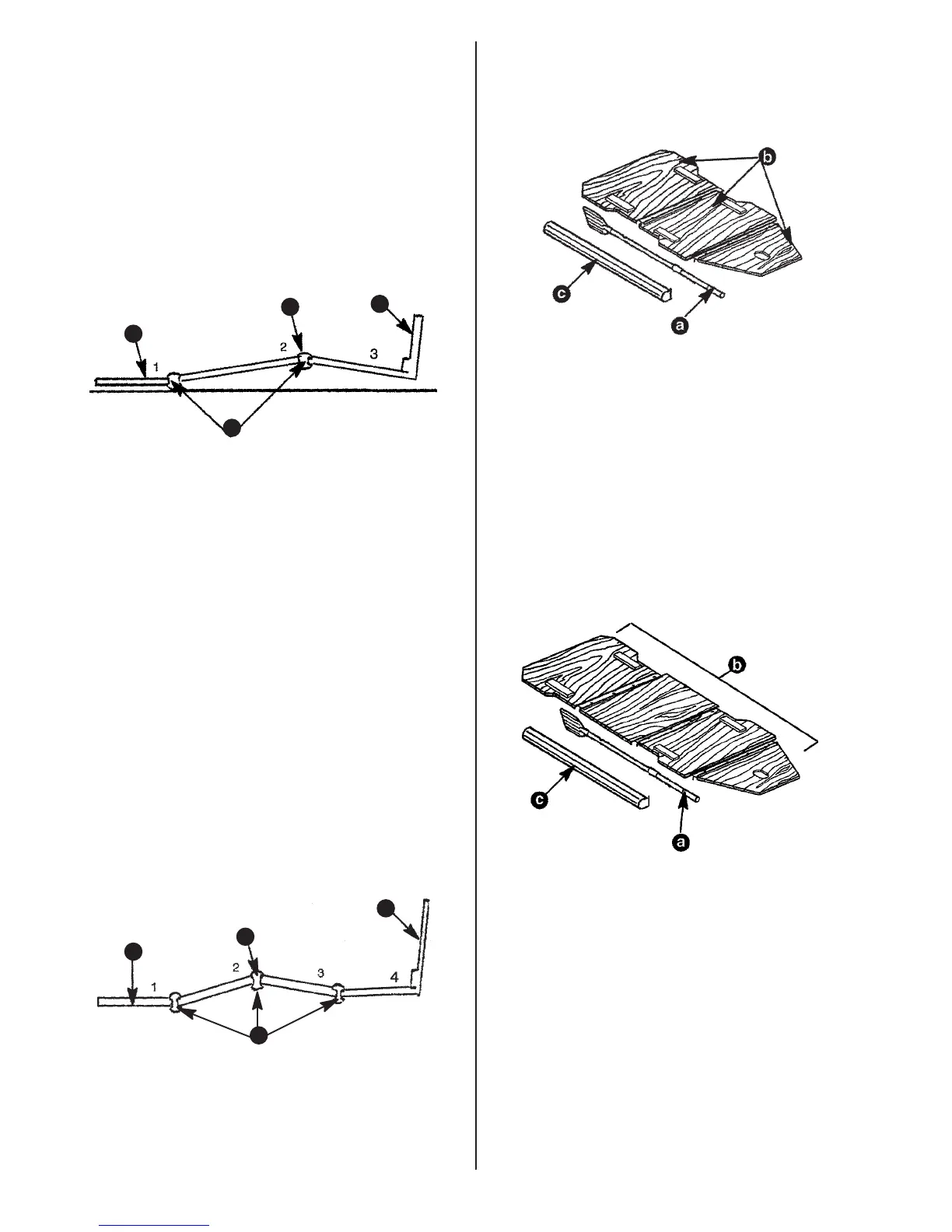

MONTAGE VAN VLONDER EN ”H”–VERBINDINGEN
VOOR 240S, 250LX EN 270S BOTEN
OPMERKING: Plaats de vlonders met de
identificatienummers aan de bovenzijde.
1. Plaats vlonder nr. 1 in de boeg van de boot en bevestig een
”H”–verbinding.
OPMERKING: Elke ”H”–verbinding moet met de grootste
vlakke zijde naar boven worden gemonteerd.
2. Schuif vlonder nr. 3 tegen de spiegel van de boot.
3. Schuif vlonder nr. 2 in de ”H”–verbinding die aan vlonder nr.
1 is bevestigd.
4. Plaats een ”H”–verbinding tussen vlonder nr. 2 en 3. Druk
op de vlonders tot ze plat liggen.
a
b
c
d
a - Boegvlonder
b - Aandrukken
c - Spiegel
d - ”H”–verbindingen
Montage van vlonders
MONTAGE VAN VLONDERS EN
”H”–VERBINDINGEN VOOR 310, 340, 380 en 430
BOTEN
OPMERKING: Elke ”H”–verbinding moet met de grootste
vlakke zijde naar boven worden gemonteerd.
Identificatienummers op de vlonders moeten ook aan de
bovenzijde staan.
1. Plaats vlonder nr. 1 in de boeg van de boot en bevestig een
”H”–verbinding.
2. Schuif vlonder nr. 4 (310/340) of vlonder nr. 5 (380/430) in
de spiegel van de boot en bevestig een ‘‘H”–verbinding.
3. Schuif vlonder nr. 2 in de ”H”–verbinding die aan vlonder nr.
1 is bevestigd.
4. Schuif vlonder nr. 3 in de ”H”–verbinding die aan vlonder nr.
2 is bevestigd.
5. (Als de boot 5 vlonders heeft:) Schuif vlonder nr. 3–4 in de
”H”–verbinding die aan vlonder nr. 4 is bevestigd.
6. Installeer de overige ‘‘H”–verbinding (310/340) of vlonder
nr. 4 (380/430). Verzeker u ervan dat het kielventiel in de
toegangsopening van de vlonder is uitgelijnd. Druk op de
vlonders tot ze plat liggen.
a
b
c
d
a - Boegvlonder
b - Aandrukken
c - Spiegel
d - ”H”–verbindingen
Montage van vlonders (systeem met 4 vlonders
afgebeeld)
MONTAGE VAN ZIJVERBINDINGEN VOOR 240S,
270S en 310 BOTEN
1. Schuif de roeispaan (a) onder de bodem van de boot om de
vlonders (b) van het platte vlak op te lichten. Bevestig de
zijverbinding (c). Doe dit ook aan de andere zijde van de boot.
Zijverbindingen
2. Plaats de zitbank.
3. Pomp de boot volledig op door de voetpompslang op elk
van de ventielen te bevestigen terwijl u de spanning in de
luchtkamers zo veel mogelijk gelijk houdt. Pomp NOOIT
één kamer helemaal op terwijl een andere leeg blijft. Pomp
alle kamers tot 250 Mbar op. Voor een goede
luchtafdichting moeten de ventieldoppen worden
aangebracht nadat de boot tot de bedrijfsdruk is
opgepompt.
4. Pomp de kiel op en breng de ventieldoppen aan.
MONTAGE VAN ZIJVERBINDINGEN VOOR 340, 380
en 430 BOTEN
1. Schuif de roeispaan (a) onder de bodem van de boot om de
vlonders (b) van het platte vlak op te lichten. Bevestig de
zijverbinding (c). Doe dit ook aan de andere zijde van de boot.
OPMERKING: Modellen 380 en 430 hebben tweede-
lige zwaaruitgevoerde zijverbindingen die in elkaar
moeten worden geschoven voordat ze in het vlonder-
systeem worden geïnstalleerd.
Zijverbindingen (Systeem met 4 vlonders afgebeeld)
2. Plaats de zitbank.
3. Pomp de boot volledig op door de voetpompslang op elk
van de ventielen te bevestigen terwijl u de spanning in de
luchtkamers zo veel mogelijk gelijk houdt. Pomp NOOIT
één kamer helemaal op terwijl een andere leeg blijft. Pomp
alle kamers tot 250 Mbar op. Voor een goede
luchtafdichting moeten de ventieldoppen worden
aangebracht nadat de boot tot de bedrijfsdruk is
opgepompt.
4. Pomp de kiel op en breng de ventieldoppen aan.
