VENEMALLIEN 240S JA 270S LATTIAN &
H–LIITOSEN KOKOONPANO
HUOM! Pohjalautoja asennettaessa pitää lautojen
tunnistusnumeroiden olla ylöspäin.
1. Pane nro 1 pohjalauta veneen keulaan ja asenna ‘‘H”
–liitos.
HUOM! Jokainen ‘‘H”–liitos on asennettava suurempi,
tasainen puoli ylöspäin.
2. Pane nro 3 pohjalauta veneen peräpeiliin.
3. Pane nro 2 pohjalauta ‘‘H” –liitokseen, joka on kiinnitetty
nro 1 pohjalautaan.
4. Pane ‘‘H”–liitos lautojen nro 2–3 väliin. Paina pohjalautoja
kunnes ne ovat tasaiset.
a
b
c
d

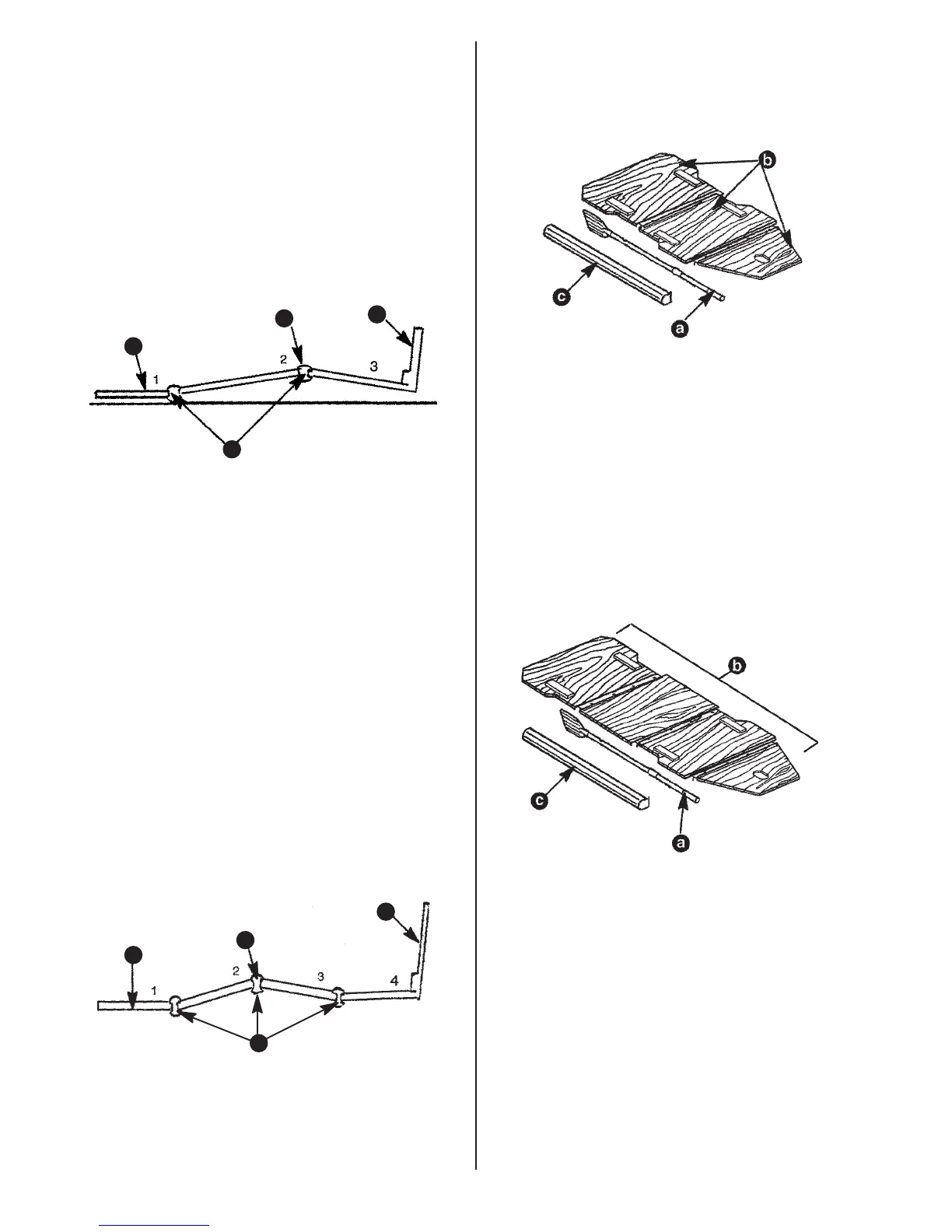

a - Keulalauta
b - Paina alas
c - Peräpeili
d - ”H”–liitokset
Lattian kokoonpano
VENEMALLIEN 310, 340, 380 JA 430 LATTIAN &
H–LIITOKSEN KOKOONPANO
HUOM! Jokainen ”H”–liitos on asennettava suurempi tasainen
puoli ylöspäin. Pohjalautoja asennettaessa pitää
tunnistusnumeroiden olla myös ylöspäin.
1. Pane nro 1 pohjalauta veneen keulaan ja kiinnitä ‘‘H”–liitos.
2. Pane nro 4 pohjalauta (310/340), nro 5 pohjalauta
(380/430) veneen peräpeiliin ja kiinnitä ‘‘H”–liitos.
3. Pane nro 2 pohjalauta ‘‘H”–liitokseen, joka on kiinnitetty nro
1 pohjalautaan.
4. Pane nro 3 pohjalauta ‘‘H” –liitokseen, joka on kiinnitetty
nro 2 pohjalautaan.
5. (Jos veneessä on viiden pohjalaudan järjestelmä.) Pane
nro 3–4 pohjalauta ”H”–liitokseen, joka on kiinnitetty nro 4
pohjalautaan.
6. Asenna jäljellä oleva‘‘H”–liitos (310/340) tai nro 4
pohjalauta (380/430). Varmista, että kölin venttiili on
kohdistettu pohjalaudan reiän kanssa. Paina pohjalautoja
alas kunnes ne ovat tasaiset.
a
b
c
d
a - Keulalauta
b - Paina alas
c - Peräpeili
d - ”H”–liitokset
Lattian kokoonpano (Kuvassa neljän laudan
lattiajärjestelmä)
VENEMALLIEN 240S, 270S JA 310
SIVULIITINKISKOJEN KOKOONPANO
1. Pane airo (a) veneen pohjan alle kohottaaksesi
pohjalaudat (b) tasaiselta pinnalta. Kiinnitä sivuliitinkisko
(c). Toista menetelmä veneen vastakkaisella puolella.
Sivuliitinkiskot
2. Asenna istuin.
3. Täytä vene täysin ilmalla kiinnittämällä jalkapumpun letku
jokaiseen venttiiliin ylläpitäen painetasapainoa
kammioiden välillä. ÄLÄ täytä mitään kammiota täyteen
yhdellä kerralla. Täytä jokainen kammio 250 MBAR
paineeseen. Jotta voitaisiin varmistaa positiivinen
ilmatiiviste, venttiilin hatut on asennettava, kun vene on
täytetty ilmalla käyttöpaineeseen.
4. Täytä köli ja asenna venttiilin hatut.
VENEMALLIEN 340, 380 JA 430
SIVULIITINKISKOJEN KOKOONPANO
1. Pane airo (a) veneen pohjan alle kohottaaksesi
pohjalaudat (b) tasaiselta pinnalta. Kiinnitä sivuliitinkisko
(c). Toista menetelmä veneen vastakkaisella puolella.
HUOM! Malleissa 380 ja 430 on 2 tukevarakenteista sivu-
liitinkiskoa, jotka on yhdistettävä ennen niiden asennusta
pohjalautajärjestelmään.
Sivuliitinkiskot (Kuvassa neljän laudan lattiajärjestelmä)
2. Asenna istuin.
3. Täytä vene täysin ilmalla kiinnittämällä jalkapumpun letku
jokaiseen venttiiliin ylläpitäen painetasapainoa
kammioiden välillä. ÄLÄ täytä mitään kammiota täyteen
yhdellä kerralla. Täytä jokainen kammio 250 MBAR
paineeseen. Jotta voitaisiin varmistaa positiivinen
ilmatiiviste, venttiilin hatut on asennettava, kun vene on
täytetty ilmalla käyttöpaineeseen.
4. Täytä köli ja asenna venttiilin halut.
