Monteringsvejledning

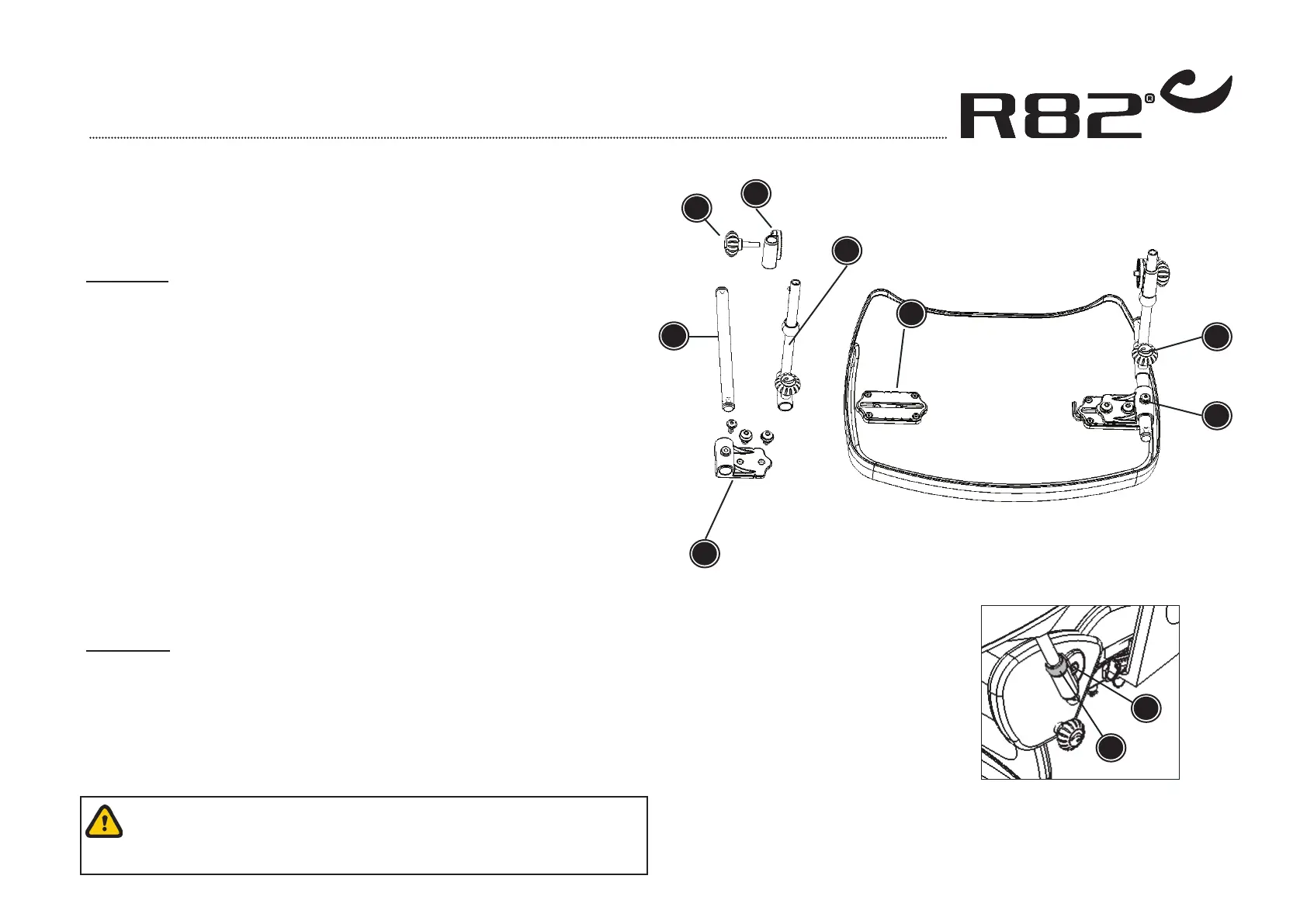

Montering af lille bord på Stingray
Følg nedenstående beskrivelse for at samle bordet (den medfølgende
5 mm unbrakonøgle kan benyttes ved alle bolte):
Montering:
* Holderen (A) monteres på hver side af sædet med fingerskruen
(B) - fjern først beskyttelseshætten i beslaget på sædet.
* Beslaget (C) monteres i (D) med de medfølgende bolte og spænd-
skiver. Bemærk, (C) skal vende med spidsen ind mod midten af
bordet. Der er et lille hak i (C) og 4 hak i (D). For Stingray str. 1
skal hakket i (C) være ud for hak nr. 4 fra yderkant af bord, og for
Stingray str. 2 skal hakket i (C) være ud for nr. 2 hak fra yderkant
af bord.
* Saml bordstængerne (E) og (F) ved hjælp af fingerskruen og
monter dem i beslaget (C) ved hjælp af bolten (G).
* Bordet monteres i holderne (A) på siden af sædet.
Tilpasning:
* Bordet kan indstilles i dybden enten ved at løsne bolten (G) eller
fingerskruen (H) under bordpladen.
* Bordet kan vinkles ved at løsne bolten (I) i begge sider.
* Flyt skruen (J) op eller ned for at højdeindstille håndbøjle og bord
Montering samt justering af tilbehør skal udføres i henhold til
ovenstående beskrivelse. Tjek før hver brug, at tilbehøret er
korrekt monteret/justeret.
