Raider RD-GT21 - Page 18

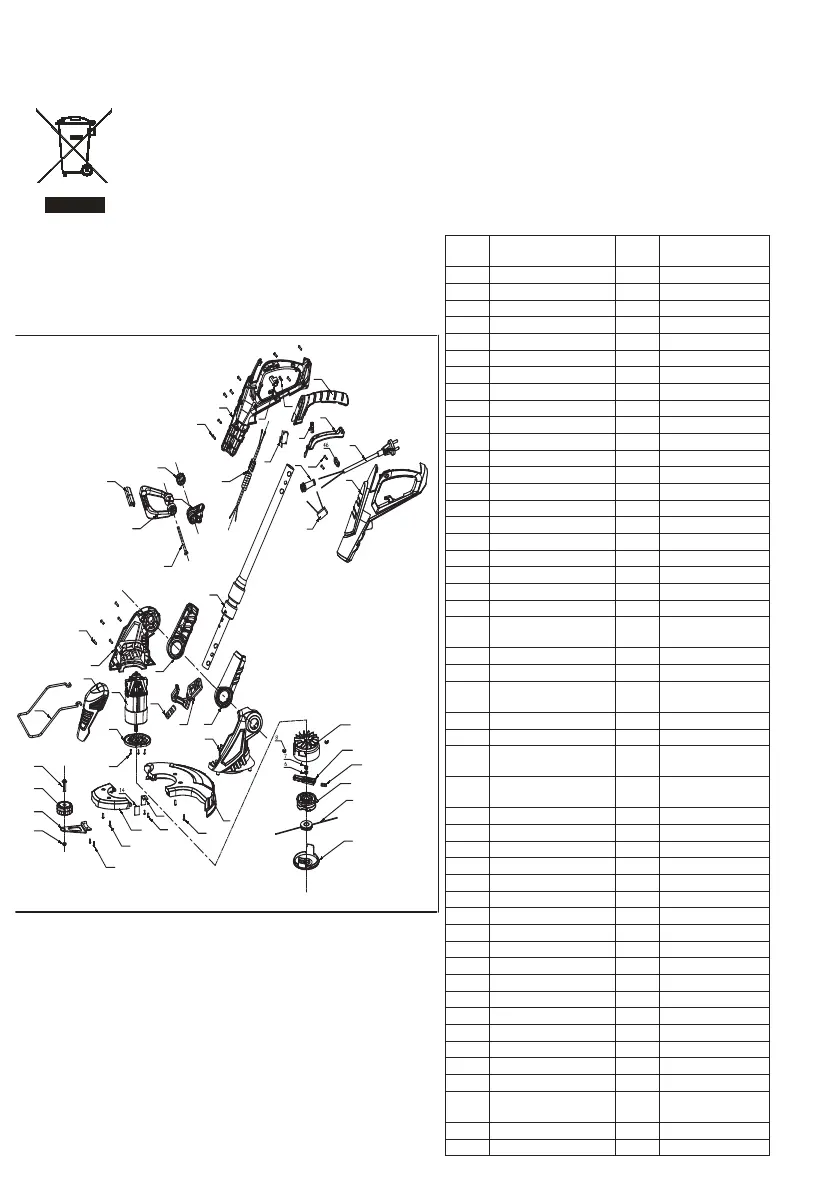

EXPLODED VIEW OF GRASS TRIMMER RD-GT21
1
2
3
4
5
9
10
11
12
13
15
(11)
16
17
18
19
20
29
(13)
30
23
22
(13)
28
27
26
24
25
31
32
33
34
(13)
37
38
39
40
41
42
43
44
45 (13)
47
48
49
36
21
35
NO. Part Name QTY
Specication
and size
1 Cutting Line Cover 1 PA6+GF30
2 Cutting Line 1 1.4*6m
3 Line Plate 1 PA6+GF30
4 anti-spring 1 65Mn
5 releasing trigger 1 ABS
6 End Cap 1
7 Hex Nut 1 M6
8 AL Rivet 2 YL12
9 Cutting Line Base 1 PA6+GF30
10 Cutting Guard 1 PP
11 Safety Screw 4 ST4*14
12 Knife 1 65Mn
13 Screw 22 ST4*14
14 Knife Tube 1 PP
15 Cutting Guard 1 PP
16 Screw 2 ST4*10
17 Nylon Nut 1 M5
18 Pulley Bracket 1 Q235
19 Pulley 1 PP
20 Bolt 1
21 Protector Spring 1 65Mn
22 Motor Assembly
Plate
1 PA6+30%GF
23 Motor 1 230V 550W
24 Enclosure Right 1 PP
25 angle rotation
Bracket
1 PP
26 Pedal Plate 1 PA6+30GF
27 Pedal Spring 1 65Mn
28 angle rotation
Bracket
1 PP
29 Enclosure Front
Cover
1 PP
31 Enclosure Left 1 PP
32 exible Tube 1
33 Hex Bolt 1 M6*100
34 Front Handle 1 PP
35 Front Handle Cover 1 PP
36 Front Handle Base 1 PP
37 Lock Knobe 1 PP
38 Left Handle 1 PP
39 Anti-Locking Button 1 ABS
40 Switch Spring 1 65Mn
41 Soft Handle 1 ABS+TPU
42 Flexible Cord 1 DA7-10/1
43 Power Switch 1 KW2-16
44 Trigger Spring 1 65Mn
45 Switch Trigger 1 ABS
46 Cord Protector 1 PVC
47 Cord Press Plate 1 PA6+30GF
48 Power Cord 1 HO5VV-F
2*0.75mm2
49 Capacity 1 0.22uf
50 Right Handle 1 PP
