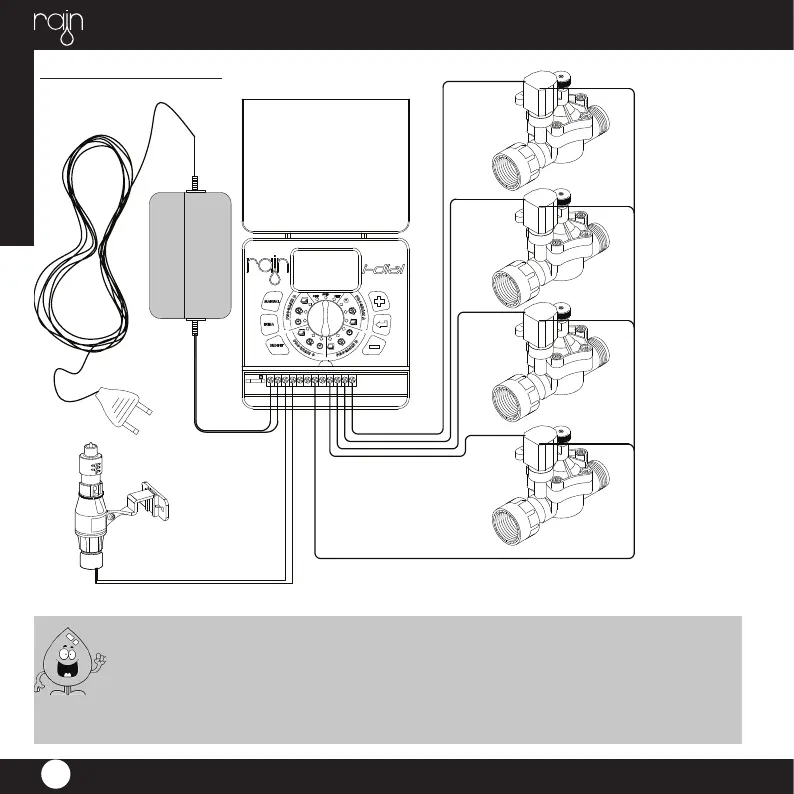

Cada electroválvula 9 VDC tiene un cable negro y uno rojo, el cable rojo identifi ca el número de
la zona y se conecta a una de las salidas numeradas en compartamiento y el cable negro es el hilo
conductor que se conecta a la salida C del compartimento de los terminales junto con todos los
cables comunes (cables negros) de todas las electroválvulas.
Conecte los cables de los sensores para el sensor de entrada.
Conexiones eléctricas
