Ogni elettrovalvola a 9 VDC è dotata di un cavo nero e uno rosso, il cavo rosso identifi ca il numero
della zona e andrà collegato ad una delle uscite numerate nel vano morsettiera e il fi lo nero è il fi lo
comune che andrà collegato all’uscita C nel vano morsettiera insieme a tutti i fi li comuni (fi li neri) di
tutte le elettrovalvole.
Collegare i cavi del sensore a all’ingresso SENSOR

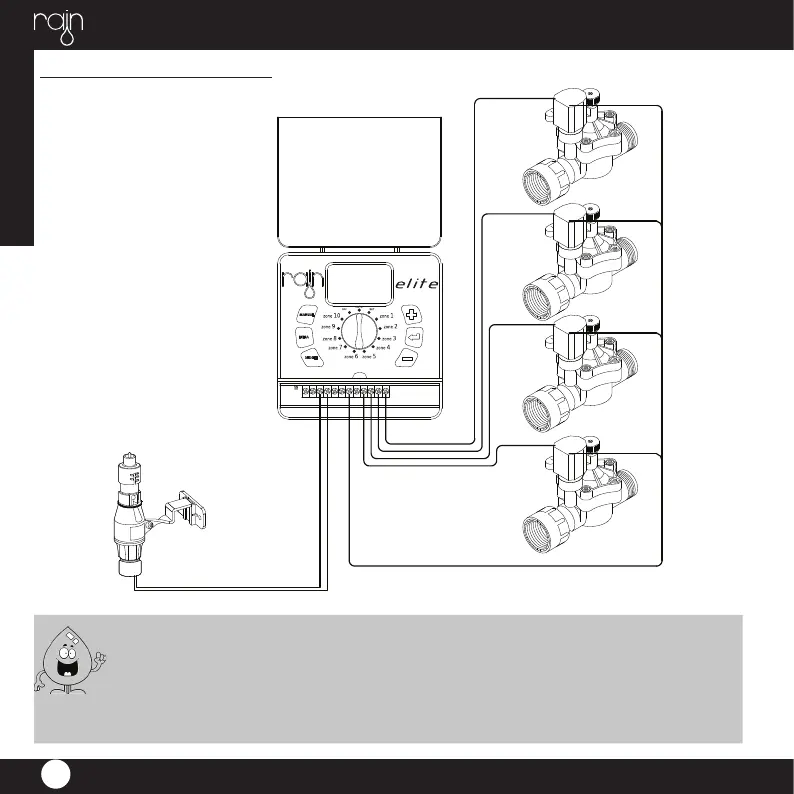

COLLEGAMENTI ELETTRICI
Elettrovalvola
zona 1
fi lo rosso
Elettrovalvola
zona 2
fi lo rosso
Elettrovalvola
zona 3
fi lo rosso
Elettrovalvola
zona 4 fi lo rosso
Filo NERO comune
Cavi sensore
