Cada válvula elétrica de 24 VCA é equipada com dois cabos pretos. O primeiro identifi ca o número
Da área e deve ser ligado às saídas numeradas no compartimento terminal.
O segundo é o cabo comum que será conectado à saída C no compartimento do terminal
Juntamente com outros cabos comuns de todas as válvulas elétricas.
Os cabos das válvulas elétricas 24Vac não têm polaridade.
Ligue os cabos dos cabos do sensor de chuva à saída marcada SENSOR no compartimento do
terminal.
Se estiver usando A VERSÃO DE INTERIOR, conecte os cabos do transformador a uma entrada de
24 Vac

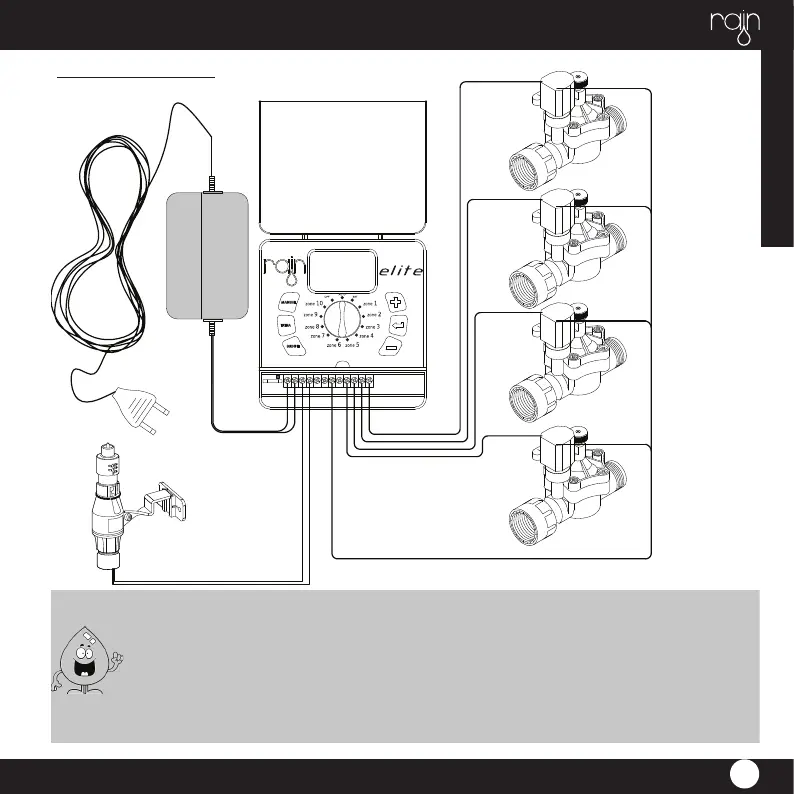

Conexões elétricas
Válvula elétrica
Zona 4
Válvula elétri-
ca Zona 3
Válvula elétrica
Zona 2
Válvula elétrica
Zona 1
Transformador
de fi o
Sensor
