• Se a distância entre o temporizador e a vál-
vula for de 300m ou menos, é apropriado usar
cabo de 1mm de espessura.
. Para maior proteção, os cabos devem ser
protegidos e enterrados com tubo de pvc.
Tenha cuidado para não enterrar fi os em locais
onde
Eles podem ser danifi cados por escavação ou
trincheira
no futuro.

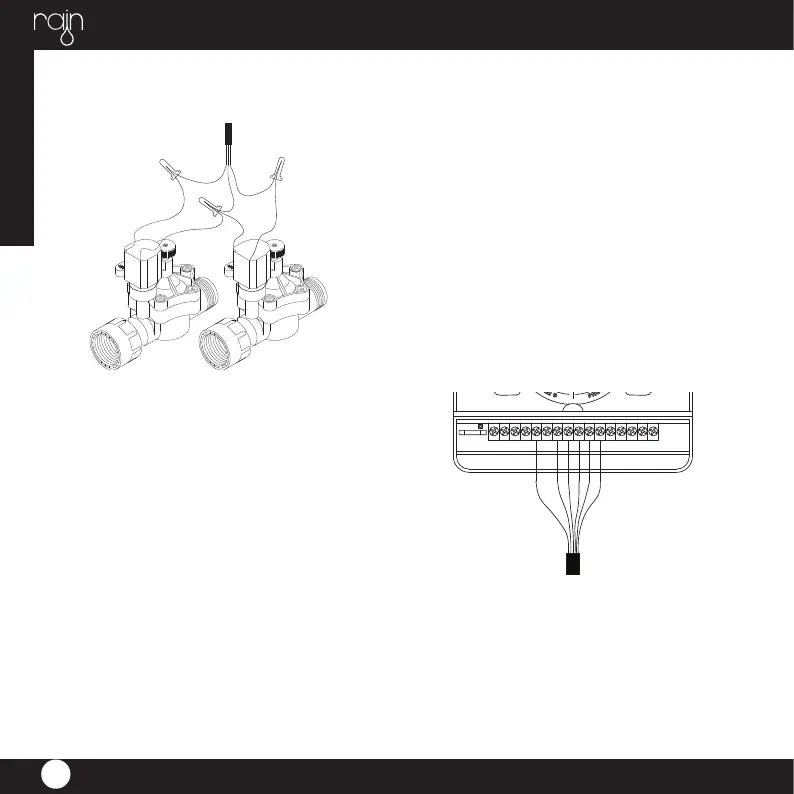

• Cada válvula tem dois fi os. Um fi o deve ser
Conectado como comum. Os fi os comuns
ligam todas as válvulas em conjunto.
O outro fi o da válvula deve ser conectado
ao cabo da estação especifi ca para a zona
pretendida
CABO DAS VÁLVULAS ELÉCTRICAS
CONEXÃO DOS CABOS DA VÁLVULA
AO CONTROLADOR
• Remova a tampa do compartimento do
terminal.
• Retire “(6 mm) do isolamento plástico do
Fim de cada fi o.
• Determine qual válvula você deseja conectar
Para qual estação. Conecte cada fi o da válvula
Terminal da estação (rotulado 1-6) inserindo
Fio completamente nu no terminal.
• Todos os fi os devem ser unidos usando fi o
Porcas, solda ou fi ta de vinil. Para proteção
adicional, Use a tampa de graxa WaterMaster
para impermeabilizar Conexões
• Para evitar riscos elétricos, apenas uma
válvula
Deve ser conectado a cada estação (Nota:
Apenas um fi o pode ser instalado em cada
terminal.
Se forem utilizados mais de dois fi os comuns,
devem ser unidos para que apenas um fi o seja
conectado ao terminal COM.Proteja a conexão
de emenda com uma porca de cabo.
