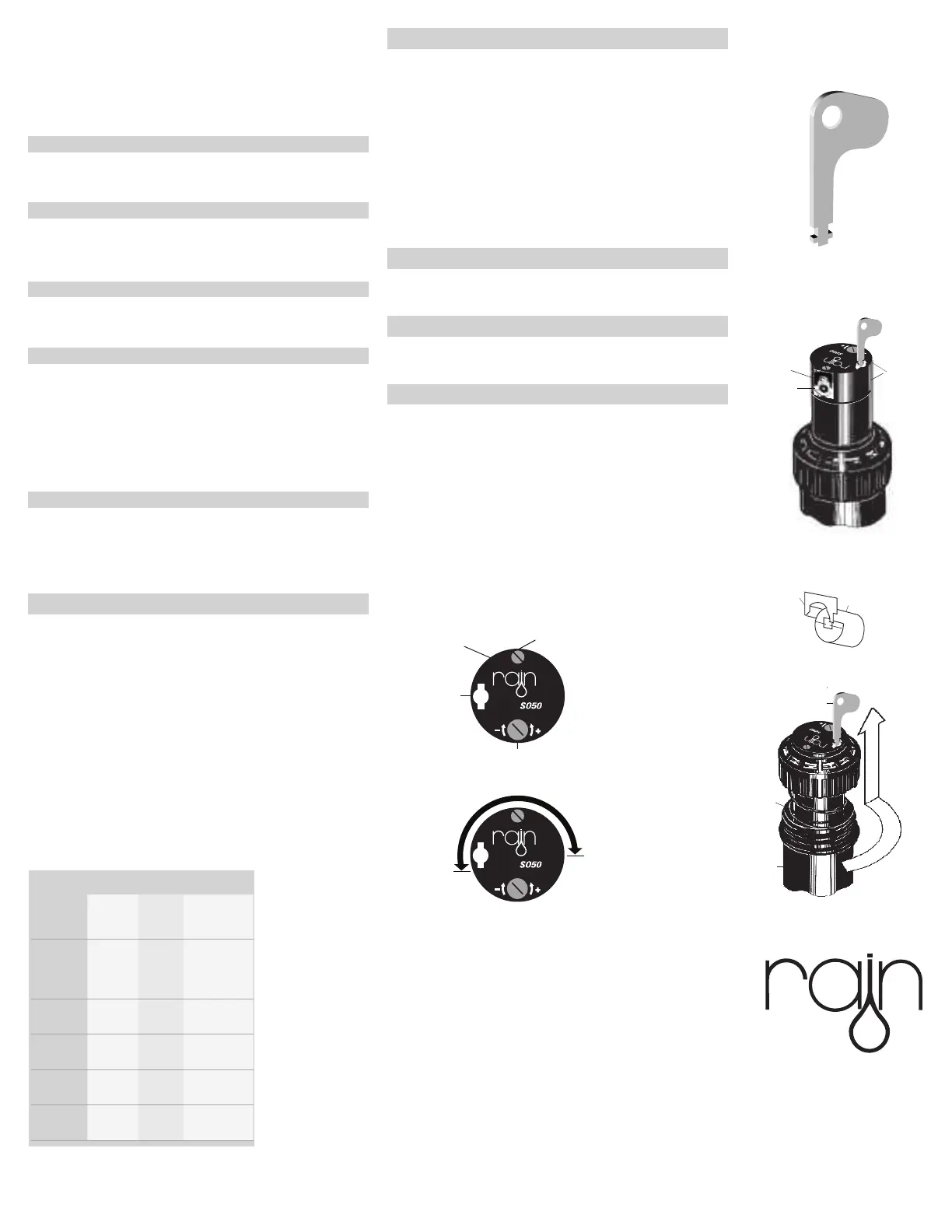

INSTRUÇÕES DE MONTAGEM DE
ASPERSORES DO TIPO TURBINA SO50
NOTA: O SO50 vem predefinido de fábrica, com uma configuração de arco de
40°, e inclui um bocal pré-instalado n.º 1.5
SUBSTITUIR O BOCAL
1. REMOÇÃO DO PARAFUSO DE RETENÇÃO DO BOCAL
Utilize a chave (A) para remover o parafuso de retenção do bocal, rodando no
sentido contrário ao dos ponteiros do relógio para remover e no sentido dos
ponteiros do relógio para reinstalar.
2. PUXE PARA CIMA O PORTA-ASPERSOR
Insira a chave (A) no orifício no topo da torreta do bocal e rode a chave 1/4 de
volta para garantir que a chave não cai do orifício ao levantá-la. Puxe firme-
mente para cima todo o porta-aspersor accionado por retorno da mola para
aceder à anilha do bocal. Segure no conjunto do porta-aspersor com uma mão.
3. REMOÇÃO DO BOCAL
Com o parafuso de retenção do bocal retirado o bocal pode ser removido, ligando
a água (use óculos de segurança com este método) ou puxando para fora pelos
“dentes” (G) do bocal com um alicate de ponta fina.
4. INSTALAÇÃO DE UM BOCAL
Empurre o bocal desejado para dentro da anilha do bocal. Certifique-se de que
o número do bocal é visível e que os “dentes” (G) do bocal estão para cima.
A seguir, volte a instalar o parafuso de retenção do bocal. NOTA: O parafuso
de retenção do bocal é também um parafuso pulverizador, sendo utilizado
para ajustar a distância da pulverização.
CONFIGURAÇÃO DO AJUSTE DO ARCO
O aspersor do tipo Turbina SO50 tem uma peça de arranque fixo à direita
e uma peça de
paragem à esquerda regulável.
1. POSICIONAMENTO DA TORRETA DO BOCAL PARA “ARRANQUE À DIREITA”
Coloque o dedo na parte superior central da torreta do bocal (K). Rode a torreta
no sentido contrário ao dos ponteiros do relógio até à peça de paragem da
esquerda para concluir um eventual ciclo de rotação interrompido. Rode a
torreta do bocal no sentido dos ponteiros do relógio até ao “arranque à direita”
Este é o lado fixo do arco. A torreta do bocal deve ser mantida nesta posição
para proceder aos ajustes do arco.
O “arranque à direita” não muda.
2. AJUSTE DO LADO DIREITO (FIXO) DO ARCO
Se o lado direito do arco não estiver correctamente alinhado, o aspersor poderá
pulverizar zonas não destinadas à rega, tais como passeios ou propriedades
adjacentes. O arco do lado direito pode ser facilmente realinhado.
OPÇÃO 1: REPOSICIONE O RESERVATÓRIO NO ADAPTADOR
Rode o reservatório do aspersor para a esquerda ou para a direita, até à
posição desejada. Tal poderá exigir a remoção temporária da terra à volta
do aspersor, para p
ermitir que agarre no reservatório do aspersor.
OPÇÃO 2: REMOVER O CONJUNTO DO PORTA-ASPERSOR INTERNO E
REPOSICIONAR
Desenrosque a tampa no sentido contrário ao dos ponteiros do relógio e retire
o conjunto do porta-aspersor interno do reservatório. Uma vez retirado, com
a torreta do bocal na posição “arranque à direita”, reposicione o conjunto do
porta-aspersor, de modo que a seta do bocal fique orientada para a posição de
arranque desejada. Volte a colocar o conjunto do
porta-aspersor no reservatório
e enrosque no coroamento. Neste momento, realinhou a paragem do arco
direito, e pode ajustar o arco esquerdo para a configuração correcta.
3. AJUSTE DO LADO ESQUERDO (VARIÁVEL) DO ARCO
AUMENTO DO ARCO
Insira a chave (A) na ranhura de ajuste da regulação do arco. Segurando na torreta
do bocal no “arranque à direita”, rode a chave no sentido dos ponteiros do reló-
gio. Cada volta completa de 360° chave aumentará o arco em 90°. Ajuste para
qualquer arco entre 40° e 360°. A chave deixará de rodar, ou ouvir-se-á um
ruído, quando tiver sido atingido o arco máximo de 360°.
REDUÇÃO DO ARCO
Insira a chave (A) na ranhura de ajuste
da regulação do arco. Segurando na torreta
do bocal no “arranque à direita”, rode a chave no sentido contrário ao dos pon-
teiros do relógio. Cada volta completa de 360° chave reduzirá o arco em 90°.
Ajuste para qualquer arco entre 40° e 360°. A chave deixará de rodar, ou ouvir-
se-á um ruído, quando tiver sido atingido o arco mínimo de 40°.
INSTALAÇÃO DE ASPERSORES
1. INSTALAR E ENTERRAR
Não utilize lubrificante de tubos. Enrosque o aspersor no tubo. Enterre o aspersor
à face do terreno. NOTA: Os aspersores do tipo turbina e os pulverizadores de
cabeça móvel não devem ser instalados na mesma zona de rega.
2. INSPECÇÃO DO FILTRO
Desenrosque a tampa e retire o conjunto total do aspersor do invólucro. O filtro
está localizado no fundo do conjunto do aspersor e pode ser facilmente puxado
para fora, limpo e reinstalado.
3. DICAS PARA O INVERNO
Ao utilizar um compressor de ar para retirar água do sistema, ter em atenção o
seguinte:
a. Não exceder 30 lb/pol
2
.
b. Introduzir sempre o ar no sistema de forma gradual, para evitar golpes de
ariete. A descarga repentina de ar comprimido para dentro do aspersor
pode provocar danos.
c. Cada zona deve ser accionada não mais de 1 minuto a ar. Os aspersores rodam
10 a 12 vezes mais rapidamente a ar do que a água. Girar os rotores durante
demasiado tempo a ar pode pr
ovocar danos nos componentes internos.
DESEMPENHO NORMAL DO BOCAL
Bocal Pressão Raio Fluxo
Os dados representam resultados de testes a vento zero
para o Rotor SO50. Ajustar às condições locais. O raio
poderá ser reduzido com o parafuso de retenção do bocal.
KPa Bars Meters L/M M
3
/H
207 2.0 7.0 5.3 .4
276 3.0 7.3 6.4 .4
345 3.5 7.3 7.2 .5
207 2.0 5.2 2.8 .2
276 3.0 5.2 3.0 .2
345 3.5 5.5 3.4 .2
207 2.0 6.1 3.4 .2
276 3.0 6.4 4.5 .3
345 3.5 6.4 4.9 .3
207 2.0 7.6 6.8 .5
276 3.0 8.2 8.0 .5
345 3.5 8.2 9.1 .6
207 2.0 8.5 10.2 .7
276 3.0 9.1 11.4 .8
344 3.5 9.1 12.5 .8
#1.5
#0.75
#1
#2
#3
SpA
SpA
A Chave
C Chave No Orifício
C Chave No Orifício
B Bocal
Retenção
parafuso
E Bocal
Anilha
D
Bocal
Torreta
J Aspersor
Conjunto
K Invólucro
F Bocal Dentes
G Bocal
SpA
D Coroamento da
Torreta do Bocal
C Orifício
L Configuração do Arco Ajuste
SpA
Esquerda
Peça de
Paragem
Direita
Arranque
B Bocal Retenção parafuso
PORTUGUES
ˆ
RAIN SpA
via Kennedy 38/40
20023 Cerro Maggiore (MI)
Italy
TEL. +39 0331 514511
FAX. +39 0331 421375
www.rain.it
info@rain.it
L-13005122
Prestazioni
Performances
UGELLO
Nozzle
PRESSURE
bar
RADIUS
m
FLOW RATE
l/min
#0.75
2,07
2,76
3,45
5,5
5,8
6,1
2,8
3,0
3,4
#1.0
2,07
2,76
3,45
7,9
8,2
8,2
3,4
4,5
4,9
#1.5
Pre-installed
2,07
2,76
3,45
8,2
8,2
8,5
5,7
6,8
7,6
#2.0
2,07
2,76
3,45
8,8
9,1
9,4
7,6
8,7
10,2
#3.0
2,07
2,76
3,45
9,8
10,1
10,1
11,4
12,9
14,4
