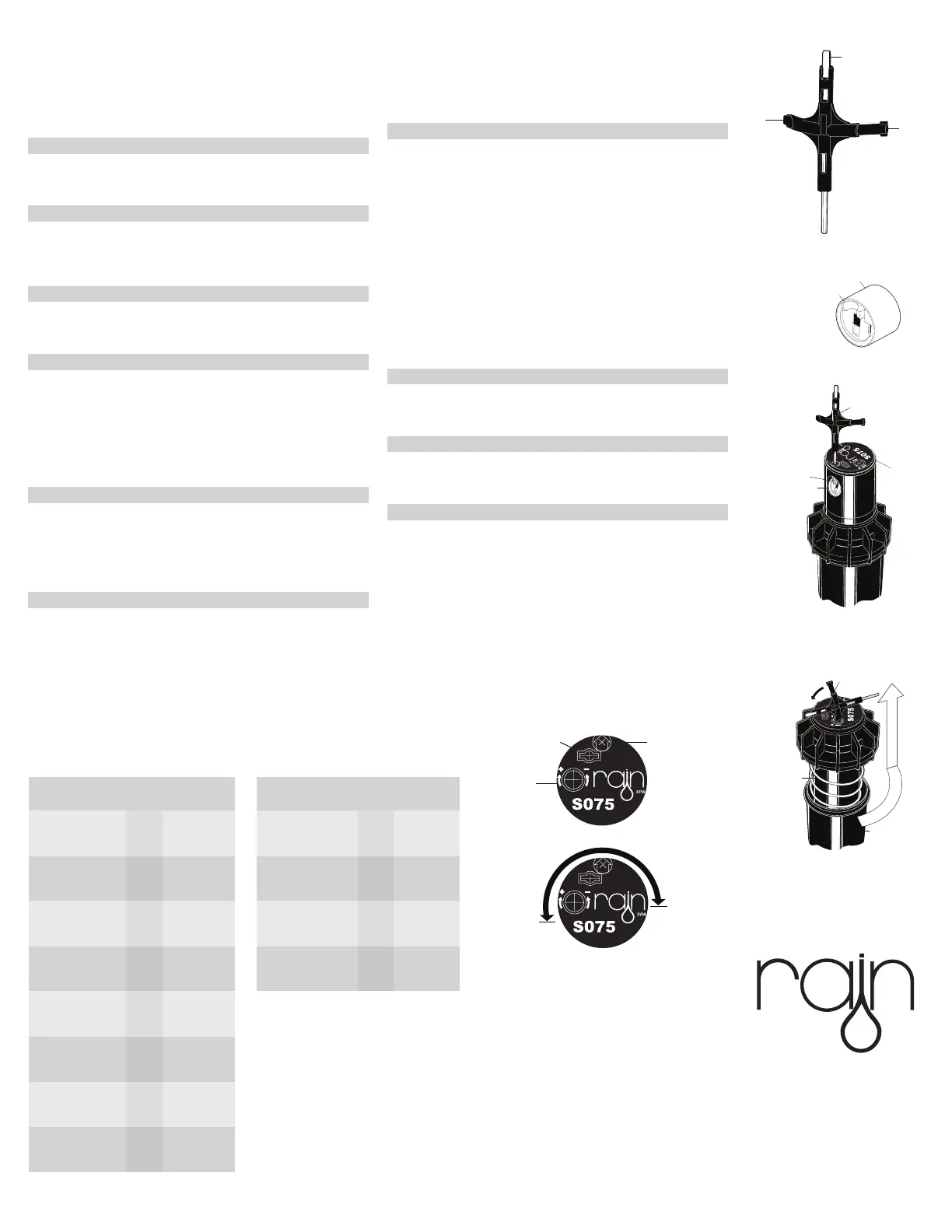

INSTRUCTIONS D’INSTALLATION DE
L’ARROSEUR AUTOMATIQUE SO75
R
EMARQUE: Le SO75 est paramétré d’usine sur un arc de 180° et inclut
d’origine une buse n°3.
CHANGER UNE BUSE
1
. RETIRER LA VIS DE FIXATION DE LA BUSE
Utilisez la clé hexagonale (E) de l’outil universel pour retirer la vis de fixation de
l
a buse en tournant dans le sens inverse des aiguilles d’une montre, ou dans
l’autre sens pour la revisser.
2
. TIRER LE TUBE VERS LE HAUT
Insérez l’extrémité (D) de l’outil universel dans le trou en haut du porte-buse,
p
uis tournez-la d’un quart de tour afin de l’empêcher de sortir du trou lorsque
vous tirerez vers le haut.Tirez fermement vers le haut le tube à ressort afin
d
’accéder au logement de la buse. D’une main, tenez le tube.
3. RETIRER LA BUSE
U
ne fois la vis de fixation de la buse retirée, vous pouvez retirer la buse soit en
envoyant l’eau (portez des lunettes de sécurité si vous utilisez cette méthode)
s
oit en tirant sur les pattes de la buse à l’aide d’une pince à bec effilé.
4. INSTALLER UNE BUSE
I
nsérez la buse voulue dans le logement de la buse. Veillez à ce que le numéro
de la buse soit visible et à ce que les
“
pattes” de la buse soient vers le haut.
R
evissez ensuite la vis de fixation de la buse. REMARQUE: La vis de fixation de
la buse est également une vis de fragmentation servant à régler la distance du jet.
RÉGLER L’ARC
R
EMARQUE: L’arroseur automatique SO75 dispose d’un départ à droite fixe et
d’une butée de gauche réglable.
1. POSITIONNER LE PORTE-BUSE AU “DÉPART À DROITE”
P
osez le doigt en haut du porte-buse, au centre. Faites pivoter le porte-buse
dans le sens inverse des aiguilles d’une montre jusqu’à la butée de gauche afin
d’exécuter un cycle de rotation ininterrompu. Faites pivoter le porte-buse dans
le sens des aiguilles d’une montre jusqu’au “départ de droite”. Il s’agit du côté
fixe de l’arc. Le porte-buse doit être maintenu dans cette position pour les
réglages de l’arc. Le “départ de droite” ne change pas.
2. RÉGLER LE CÔTÉ DROIT (FIXE) DE L’ARC
Si le côté droit de l’arc n’est pas correctement aligné, il se peut que l’arroseur
arrose des zones non voulues, comme l’allée ou la propriété voisine. Il est
facile de réaligner l’arc du côté droit.
SOLUTION 1: REPOSITIONNER LE LOGEMENT SUR LA PIÈCE DE FIXATION
Faites pivoter vers la droite ou la gauche le logement de l’arroseur et la pièce de
fixation située en-dessous jusqu’à la position souhaitée. Pour ce faire, il vous faudra
peut-être creuser un peu la terre autour de l’arroseur afin d’attraper son logement.
S
OLUTION 2: RETIRER LE TUBE INTERNE ET LE REPOSITIONNER
Dévissez le capuchon dans le sens inverse des aiguilles d’une montre et retirez
l
e tube interne du logement. Lorsque c’est fait et que le porte-buse est à son
“départ de droite”, repositionnez le tube de manière à ce que la flèche de la buse
p
ointe vers la position de départ souhaitée. Replacez le tube dans le logement
e
t vissez le capuchon. Vous avez maintenant réaligné la butée de l’arc de droite
et vous pouvez régler les paramètres de l’arc de gauche.
3. RÉGLER LE CÔTÉ GAUCHE (VARIABLE) DE L’ARC
A
UGMENTER L’ARC
Insérez la clé en plastique (C) de l’outil universel (A) dans la fente de réglage de
l
’arc. Tout en maintenant le porte-buse au “départ de droite”, faites pivoter l’outil
u
niversel dans le sens des aiguilles d’une montre. Chaque tour de 360° de l’outil
universel augmentera l’arc de 90°. Réglez l’arc entre 40° et 360°. L’outil universel
a
rrêtera de tourner ou vous entendrez un cliquetis lorsque l’arc maximum de 360°
aura été atteint.
DIMINUER L’ARC
I
nsérez la clé en plastique (C) de l’outil universel (A) dans la fente de réglage de
l
’arc. Tout en maintenant le porte-buse au départ de droite, faites pivoter l’outil
universel dans le sens inverse des aiguilles d'une montre. Chaque tour de 360°
d
e l’outil universel diminuera l’arc de 90°. Réglez l’arc entre 40° et 360°. L’outil
universel arrêtera de tourner ou vous entendrez un cliquetis lorsque l’arc minimum
d
e 40° aura été atteint.
INSTALLATION DE L’ARROSEUR
1. INSTALLER ET ENTERRER
N’utilisez pas de pâte à joint. Enfilez l’arroseur sur le tuyau. Enterrez l’arroseur
j
usqu’à la marque. REMARQUE: N’installez pas d’arroseurs automatiques et
d’arroseurs escamotables dans la même zone d’aspersion.
2. INSPECTER LE FILTRE
D
évissez la partie supérieure et extrayez complètement l’arroseur de son logement.
Le filtre, qui se trouve au fond de l’arroseur, peut être facilement retiré, nettoyé
et réinstallé.
3. CONSEILS POUR L’HIVÉRISATION
Si vous utilisez un compresseur d’air pour débarrasser le système de son eau,
veuillez prendre en compte les conseils suivants:
a. Ne dépassez pas 30 PSI.
b. Introduisez toujours graduellement l’air dans le système afin d’éviter les
surpressions. La libération soudaine d’air comprimé dans l’arroseur peut
l’endommager.
c. Chaque zone ne doit pas fonctionner plus d’1 minute avec de l’air. Les
arroseurs pivotent 10 à 12 fois plus vite avec de l’air qu’avec de l’eau.
Une rotation trop rapide avec de l’air peut endommager les composants
internes.
A Outil Universel
B Tournevis
à Lame Plate
C
Clé
Réglage
de L’arc
Clé de Tirage
E Hexagonale
H Clé Dans
Le Trou
H Clé Dans Le Trou
I Vis de
Fixation
de la buse
J Logement
de la buse
K Porte-
Buse
L Arroseur
Assembly
M
Logement
Can
D
G Pattes de
la Buse
F Buse
FONCTIONNEMENT AVEC
BUSE STANDARD
Ces données représentent les résultats de tests
avec l’arroseur SO75 effectués sans vent.
Réglez-le en fonction des conditions locales.
Il est possible de diminuer le rayon à l’aide
de la vis de fixation de la buse.
FONCTIONNEMENT AVEC
BUSE À ANGLE RÉDUIT
KPa Bars Meters L/M M
3
/H
206 2.1 11.0 7.6 0.45
275 2.8 11.6 9.1 0.55
344 3.4 12.2 10.2 0.61
413 4.1 12.2 11.0 0.66
206 2.1 8.5 1.9 0.11
275 2.8 8.8 2.3 0.14
344 3.4 8.8 2.7 0.16
413 4.1 9.1 3.0 0.18
206 2.1 8.8 2.6 0.16
275 2.8 9.1 3.0 0.18
344 3.4 9.1 3.4 0.20
413 4.1 9.4 3.8 0.23
206 2.1 9.1 3.4 0.20
275 2.8 9.4 3.8 0.23
344 3.4 9.4 4.5 0.27
413 4.1 9.8 4.9 0.30
206 2.1 9.8 4.5 0.27
275 2.8 10.1 5.3 0.32
344 3.4 10.4 6.1 0.36
413 4.1 10.4 6.8 0.41
206 2.1 11.0 9.8 0.59
275 2.8 12.2 11.4 0.68
344 3.4 12.8 12.9 0.77
413 4.1 12.8 14.0 0.84
206 2.1 11.6 15.9 0.91
275 2.8 13.1 18.5 1.11
344 3.4 14.0 20.8 1.25
413 4.1 14.3 22.7 1.36
275 2.8 13.7 22.7 1.36
344 3.4 14.6 25.7 1.54
413 4.1 14.9 28.8 1.73
482 4.8 15.5 31.0 1.86
#3
#0.5
#0.75
#1
#2
#4
#6
#8
KPa Bars Meters L/M M
3
/H
207 2.0 6.7 4.5 .34
275 3.0 7.3 6.4 .39
344 3.5 7.9 6.8 .41
413 4.0 8.5 7.6 .46
207 2.0 8.8 11.4 .68
275 3.0 9.8 11.7 .71
344 3.5 10.7 13.2 .80
413 4.0 11.3 14.4 .87
207 2.0 9.4 12.9 .78
275 3.0 10.4 14.8 .89
344 3.5 11.3 16.7 1.00
413 4.0 11.6 17.8 1.07
275 3.0 11.6 24.6 1.68
344 3.5 12.2 27.6 1.66
413 4.0 12.8 30.3 1.82
482 5.0 13.4 32.6 1.96
#1
#3
#4
#6
Buse Pression Portée Débit Buse Pression Portée Débit
Partie Supérieure du Porte-Buse
O Trou
P
Réglage
de L’arc
Butée de
Gauche
Départ
de Droite
I Nozzle
Retention
Screw
