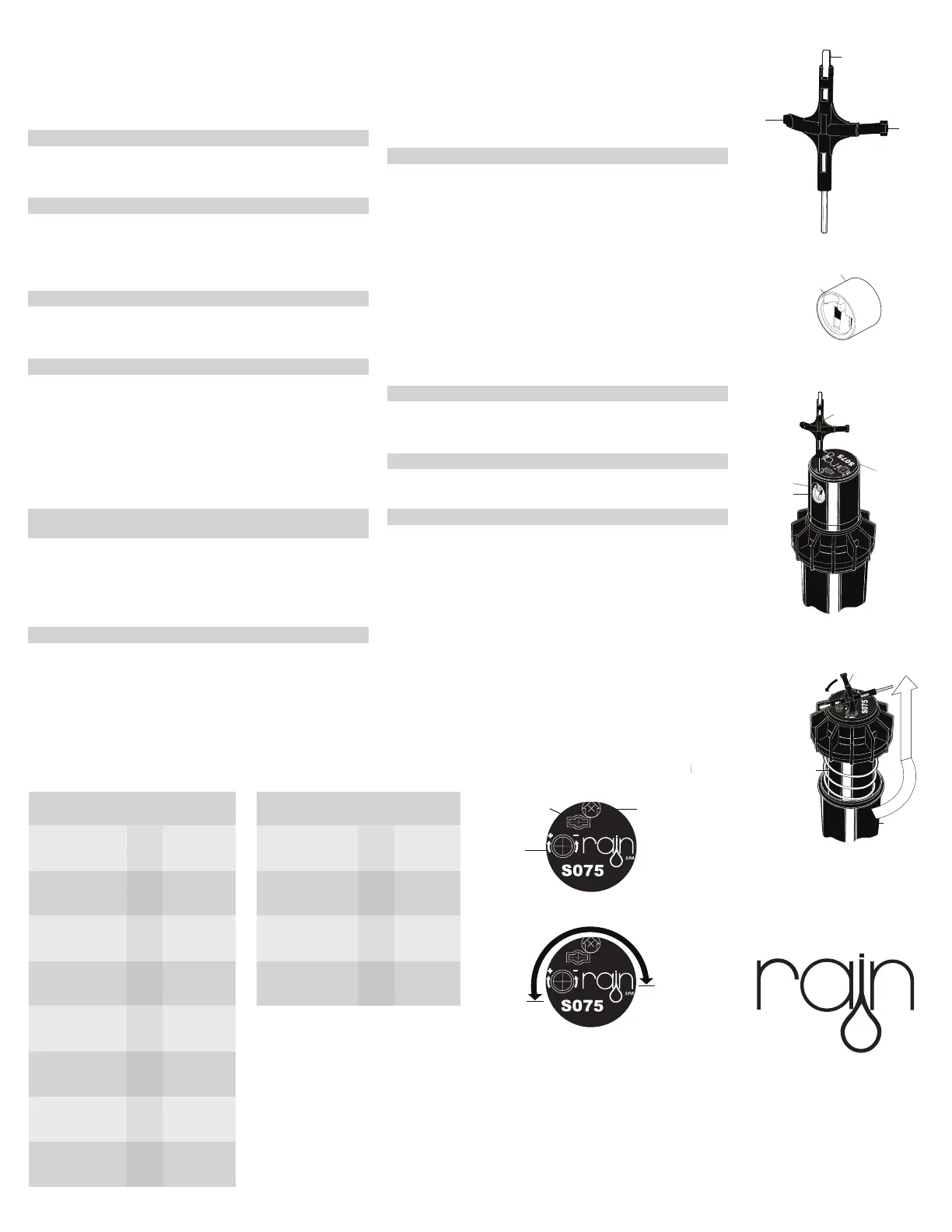

INSTRUCCIONES DE MONTAJE DEL
ASPERSOR DE TURBINA SO75
O
BSERVACIÓN: El SO75 viene configurado previamente de fábrica con un
ajuste del sector a 180° e incluye la preinstalación de la tobera n.° 3.
C
AMBIO DE LA TOBERA
1
. CÓMO QUITAR EL TORNILLO DE SUJECIÓN
Utilice el extremo de la llave macho hexagonal (E) de la herramienta universal (A),
p
ara quitar el tornillo de sujeción (I) de la tobera gire en el sentido contrario al de
l
as agujas del reloj, y en el sentido de las agujas del reloj para volverlo a colocar.
2
. ELEVACIÓN DE LA TURBINA EMERGENTE
Inserte llave para extender la turbina (D) el extremo de la herramienta universal (A)
e
n el agujero situado en la parte superior de la cabeza giratoria y gire la llave 1/4
d
e vuelta para asegurarse de que la llave no se sale del agujero cuando levante
el aspersor. Tire con fuerza para acceder a la tobera (K) y sujete la turbina
e
mergente con una mano para poder acceder al cambio de tobera (J).
3
. CÓMO QUITAR LA TOBERA
Una vez quitado el tornillo de sujeción de la tobera ésta se puede sacar conectando
el agua (póngase unas gafas de seguridad cuando emplee este método), o tirando
h
acia fuera de los dientes de la tobera (G) con unos alicates (pinzas) de punta.
4
. INSTALACIÓN DE UNA TOBERA
Inserte presionando la tobera (F) en su correspondiente hueco (J). Asegúrese de
q
ue es visible el número de la tobera y que los dientes (G) de ésta están hacia
arriba. A continuación, vuelva a colocar el tornillo de sujeción de la tobera (I).
OBSERVACIÓN: El tornillo de sujeción de la tobera también es un tornillo que
se utiliza para ajustar el alcance del chorro.
DETERMINACIÓN DEL AJUSTE DEL SECTOR
OBSERVACIÓN: El aspersor de Turbina SO75 dispone de un inicio de
arranque fijo a la derecha y ajustable hacia la izquierda.
1. COLOCACIÓN DE LA CABEZA GIRATORIA EN
“
INICIO DE ARRANQUE A LA DERECHA”
Ponga el dedo en la parte superior central de la cabeza giratoria (K). Gire la cabeza
en el sentido contrario al de las agujas del reloj (hasta oír un “clic” en el tope de
la izquierda y así completar el ciclo de rotación. Gire entonces la cabeza en el
sentido de las agujas del reloj hacia el “inicio de arranque a la derecha”. Este es
el lado fijo del arco. La cabeza giratoria habrá de mantenerse en esta posición
para realizar el ajuste del arco. El “inicio de arranque a la derecha” no cambia.
2. AJUSTE DEL LADO DERECHO (FIJO) DEL ARCO
Si el lado derecho del arco no está correctamente alineado, el aspersor puede
rociar en zonas no deseadas de riego como caminos o edificios. El lado derecho
del arco se puede volver a alinear fácilmente.
OPCIÓN 1: COLOCACIÓN DEL ASPERSOR CON EL INICIO DEL SECTOR DE
RIEGO. Gire la carcasa del aspersor y su conexión situada debajo de ésta hacia
la izquierda o hacia la derecha hasta la posición deseada de inicio del sector de
riego. Para ello puede ser necesario retirar el césped o la tierra del suelo alrededor
del aspersor para permitirle sujetar la carcasa con la mano.
O
PCIÓN 2: RETIRAR EL ENSAMBLAJE INTERNO DE LA TURBINA EMERGENTE
Y VOLVERLO A COLOCAR. Desenrosque la tapa en el sentido contrario al de
l
as agujas del reloj y saque de la carcasa la turbina emergente con el muelle.
Una vez quitado y con la cabeza giratoria en la posición de “inicio de arranque
a
la derecha”, vuelva a colocar la turbina emergente en la carcasa de modo que
l
a flecha de la tobera señale la posición de inicio de riego deseado y rosque
la tapa en la carcasa. En este punto se habrá realineado el punto de inicio del
s
ector a la derecha y se podrá ajustar el sector izquierdo hasta el arco de riego
adecuado.
3. AJUSTE IZQUIERDO (VARIABLE) DEL SECTOR
A
UMENTO DEL SECTOR DE RIEGO. Inserte el extremo (C) de la llave de plástico
d
e la herramienta universal (A) en la ranura de ajuste del sector (P). Mientras
sujeta la cabeza giratoria en la posición de “inicio de arranque a la derecha”,
g
ire la herramienta universal en el sentido de las agujas del reloj. Cada giro
completo de 360° de la herramienta universal aumentará el arco 90°. Ajuste el
a
rco entre los 40° y 360°. La herramienta universal se detendrá o habrá un ruido
de trinquete (matraca) cuando se haya alcanzado el arco máximo de 360°.
D
ISMINUCIÓN DEL SECTOR DE RIEGO. Inserte el extremo (C) de la llave de
plástico de la herramienta universal (A) en la ranura de ajuste del sector (P).
M
ientras sujeta la cabeza giratoria en la posición de “inicio de arranque a la
derecha”, gire la herramienta universal en el sentido contrario al de las agujas del
r
eloj. Cada giro completo de 360° de la herramienta universal disminuirá el arco 90°.
Ajuste el arco entre los 40° y 360°. La herramienta universal se detendrá o habrá
un ruido de trinquete (matraca) cuando se haya alcanzado el arco mínimo de 40°
INSTALACIÓN DEL ASPERSOR
1
. INSTALACIÓN Y COLOCACIÓN.
No utilice teflón o estopa en la rosca. Rosque el aspersor a la tubería. Entierre
e
l aspersor a nivel del suelo. OBSERVACIÓN: Los aspersores de turbina y los
difusores emergentes no deben ser instalados en la misma zona de riego.
2
. INSPECCIÓN DEL FILTRO
Desatornille la tapa y saque de la carcasa el aspersor. El filtro está situado en la
p
arte inferior de la turbina y se puede sacar, limpiar y volver a instalar fácilmente.
3
. CONSEJOS DE CARA AL INVIERNO
Proceda a vaciar las tuberías a fin de evitar los daños que ocasionan las heladas.
Cierre la llave general del agua que suministra la instalación de riego. Accione
después en el programador de riego todas las electro-válvulas, hasta desaguar
las tuberías. Anule los riegos programados y ponga el Programador en OFF
(apagado) o desconéctelo de la toma de energía eléctrica.
Al utilizar un compresor de aire para eliminar el agua del sistema, tenga en
cuenta lo siguiente:
a. No exceda los 2.00 bares.
b. Introduzca siempre aire en el sistema de forma gradual para evitar aumentos
repentinos de la presión. Una salida repentina de aire comprimido al aspersor
puede causar daños.
c. Cada una de las zonas deberá funcionar con aire durante 1 minuto como
máximo. Los aspersores giran entre 10 y 12 veces más rápido con aire
que con agua. Un giro excesivo de los aspersores con aire puede causar
daños a los componentes internos.
TABLAS DE RENDIMIENTO -
TOBERAS ESTÁNDAR
Los datos representan resultados en pruebas
efectuadas sin viento.
TABLAS DE RENDIMIENTO -
TOBERAS ÁNGULO BAJO
KPa Bars Meters L/M M
3
/H
206 2.1 11.0 7.6 0.45
275 2.8 11.6 9.1 0.55
344 3.4 12.2 10.2 0.61
413 4.1 12.2 11.0 0.66
206 2.1 8.5 1.9 0.11
275 2.8 8.8 2.3 0.14
344 3.4 8.8 2.7 0.16
413 4.1 9.1 3.0 0.18
206 2.1 8.8 2.6 0.16
275 2.8 9.1 3.0 0.18
344 3.4 9.1 3.4 0.20
413 4.1 9.4 3.8 0.23
206 2.1 9.1 3.4 0.20
275 2.8 9.4 3.8 0.23
344 3.4 9.4 4.5 0.27
413 4.1 9.8 4.9 0.30
206 2.1 9.8 4.5 0.27
275 2.8 10.1 5.3 0.32
344 3.4 10.4 6.1 0.36
413 4.1 10.4 6.8 0.41
206 2.1 11.0 9.8 0.59
275 2.8 12.2 11.4 0.68
344 3.4 12.8 12.9 0.77
413 4.1 12.8 14.0 0.84
206 2.1 11.6 15.9 0.91
275 2.8 13.1 18.5 1.11
344 3.4 14.0 20.8 1.25
413 4.1 14.3 22.7 1.36
275 2.8 13.7 22.7 1.36
344 3.4 14.6 25.7 1.54
413 4.1 14.9 28.8 1.73
482 4.8 15.5 31.0 1.86
#3
#0.5
#0.75
#1
#2
#4
#6
#8
KPa Bars Meters L/M M
3
/H
207 2.0 6.7 4.5 .34
275 3.0 7.3 6.4 .39
344 3.5 7.9 6.8 .41
413 4.0 8.5 7.6 .46
207 2.0 8.8 11.4 .68
275 3.0 9.8 11.7 .71
344 3.5 10.7 13.2 .80
413 4.0 11.3 14.4 .87
207 2.0 9.4 12.9 .78
275 3.0 10.4 14.8 .89
344 3.5 11.3 16.7 1.00
413 4.0 11.6 17.8 1.07
275 3.0 11.6 24.6 1.68
344 3.5 12.2 27.6 1.66
413 4.0 12.8 30.3 1.82
482 5.0 13.4 32.6 1.96
#1
#3
#4
#6
Presión Radio Cuadal
Tobera
Presión Radio Cuadal
Tobera
A Herramienta Universal
B Desatornillador
de Punta Plana
C
Llave
para Ajuste
del Sector
Llave para
Extender la
Turbina
E Llave Hexagonal
H Llave en Orificio
H Llave en Orificio
I Tornillo de
Sujeción
J Tobera
K Cabeza
Girtoria
L Turbina
Emergente
M
Lata De la
Cubierta
D
G Dientes de
la Tobera
F Tobera
Cabeza Giratoria
O Orificio
P
Ajuste
del
Sector
I Tornillo
de Suje
ción
Ajuste
Izquierdo
Inicio de
Arrouque
ESPA
˜
NOL
RAIN SpA
via Kennedy 38/40
20023 Cerro Maggiore (MI)
Italy
TEL. +39 0331 514511
FAX. +39 0331 421375
www.rain.it
