ISTRUZIONI PER LA REGOLAZIONE
DELL’IRRIGATORE A TURBINA SO75
N
.B. SO75 viene fornito con un’impostazione d’arco di 180° e 3 ugelli
preinstallati.
SOSTITUZIONE DI UN UGELLO
1
. RIMOZIONE DELLA VITE DI FISSAGGIO DELL’UGELLO
Usare l’estremità (E) a chiave dello strumento universale (A) per togliere la vite
d
i fissaggio dell’ugello girandola in senso antiorario, e per serrarla nuovamente
girandola in senso orario.
2
. ESTRAZIONE DELL’ASTA PORTAIRRIGATORE
Inserire l’estremità (D) dello strumento universale nella fessura situata sul lato
s
uperiore della torretta portaugello e ruotarla di ¼ di giro per assicurarsi che non
esca dalla fessura quando si solleva l’asta. Estrarre in maniera ferma l’intera asta
a
molla per accedere all’attacco dell’ugello. Tenere il gruppo dell’asta con una mano.
3. RIMOZIONE DELL’UGELLO
U
na volta tolta la vite di fissaggio, rimuovere l’ugello aprendo l’acqua (indossare
degli occhiali protettivi durante questa operazione) o tirando verso l’esterno i
“
denti” dell’ugello con un paio di pinze ad ago.
4. INSTALLAZIONE DI UN UGELLO
P
remere l’ugello desiderato per inserirlo nell'attacco pertinente. Accertarsi che
il numero dell’ugello sia visibile e i “denti” siano rivolti verso l’alto. In seguito,
s
errare la vite di fissaggio.
IMPOSTAZIONE DELLA REGOLAZIONE DEL-
L’ARCO
N
.B. L’irrigatore a Turbina SO75 è dotato di un punto di avvio fisso sulla
destra e di un arresto sulla sinistra regolabile.
1
. POSIZIONAMENTO DELLA TORRETTA PORTAUGELLO SUL
“PUNTO DI AVVIO SULLA DESTRA”
Posizionare un dito sul centro superiore della torretta portaugello. Ruotare la
torretta in senso antiorario verso il punto di arresto di sinistra per completare i
cicli di rotazione interrotti. Ruotare la torretta in senso orario verso il “punto
di avvio sulla destra”, il quale rappresenta il lato fisso dell’arco. Se si desidera
regolare l’arco tenere la torretta portaugello in questa posizione. Il “punto di
avvio sulla destra” non cambia.
2. REGOLAZIONE DEL LATO DESTRO (FISSO) DELL’ARCO
Se il lato destro dell’arco non è allineato correttamente, l’irrigatore potrebbe
spruzzare in zone non previste per l’irrigazione, come vie di accesso o immobili
adiacenti. È possibile riallineare facilmente il lato destro dell’arco.
OPZIONE 1: RIPOSIZIONAMENTO DELL’ALLOGGIAMENTO NEL RACCORDO
Ruotare l’irrigatore e il raccordo sottostante verso sinistra o destra, fino a
raggiungere la posizione desiderata. Questa operazione può comportare la
rimozione di terreno intorno all’irrigatore, per poter afferrare l’alloggiamento.
O
PZIONE 2: RIMOZIONE E RIPOSIZIONAMENTO DEL GRUPPO DELL’ASTA
INTERNO
S
vitare la parte superiore in direzione antioraria e togliere il gruppo
dall’alloggiamento. In seguito, con la torretta portaugello sul “punto di avvio
s
ulla destra”, riposizionare l’alzata in maniera che la freccia dell’ugello punti
n
ella posizione di avvio desiderata. Risistemare il gruppo nell’alloggiamento e
avvitare la parte superiore. A questo punto si avrà riallineato il punto di arresto
d
ell’arco destro, e sarà possibile regolare l’arco sinistro come pertinente.
3
. REGOLAZIONE DEL LATO SINISTRO (VARIABILE) DELL’ARCO
AUMENTO DELL’ARCO:
I
nserire l’estremità (C) a forma di chiave plastica dello strumento universale (A)
n
ella fessura per la regolazione dell’impostazione dell’arco. Tenendo la torretta
portaugello sul “punto di avvio sulla destra”, ruotare lo strumento universale in
s
enso orario. Ogni rotazione di 360° dello strumento determinerà un aumento
di 90° dell’arco. Regolare l’angolazione dell’arco entro un intervallo compresso
t
ra 40° e 360°. Una volta raggiunto l’arco massimo di 360°, lo strumento
universale smetterà di ruotare, o si udrà un rumore di dente di arresto.
R
IDUZIONE DELL’ARCO:
Inserire l’estremità (C) a forma di chiave plastica dello strumento universale (A)
n
ella fessura per la regolazione dell'impostazione dell’arco. Tenendo la torretta
p
ortaugello sul “punto di avvio sulla destra”, ruotare lo strumento universale in
senso antiorario. Ogni rotazione di 360° dello strumento determinerà una
d
iminuzione di 90° dell’arco. Regolare l’angolazione dell’arco entro un intervallo
compresso tra 40° e 360°. Una volta raggiunto l’arco minimo di 40°, lo strumento
u
niversale smetterà di ruotare, o si udrà un rumore di dente di arresto.
INSTALLAZIONE DELL’IRRIGATORE
1. INSTALLAZIONE E INTERRAMENTO
Non utilizzare sigillante per tubi. Inserire l’irrigatore nel condotto. Interrare
l
’irrigatore a livello. N.B. Non installare irrigatori a turbina e a scomparsa nella
stessa zona da irrigare.
2. CONTROLLO DEL FILTRO
S
vitare la parte superiore ed estrarre il gruppo irrigatore dall'alloggiamento.
Il filtro è situato sul fondo del gruppo e può essere estratto, pulito e reinstallato
facilmente.
3. CONSIGLI SULLA PREDISPOSIZIONE PER L’IMPIEGO A BASSE
TEMPERATURE
Quando si utilizza un compressore d’aria per eliminare l’acqua dal sistema,
si prega di osservare quanto segue:
a. Non superare i 30 PSI.
b. Immettere sempre l’aria nell’impianto in maniera graduale, al fine di evitare
aumenti rapidi di pressione. L’introduzione improvvisa di aria compressa
nell'irrigatore può causare dei danni all’impianto.
c. Non trattare ogni zona per più di 1 minuto. Con l’aria gli irrigatori ruotano
a una velocità da 10 a 12 volte superiore rispetto a quando si usa l’acqua.
La rotazione eccessiva dei rotori a causa dell'aria può danneggiare i
componenti interni.

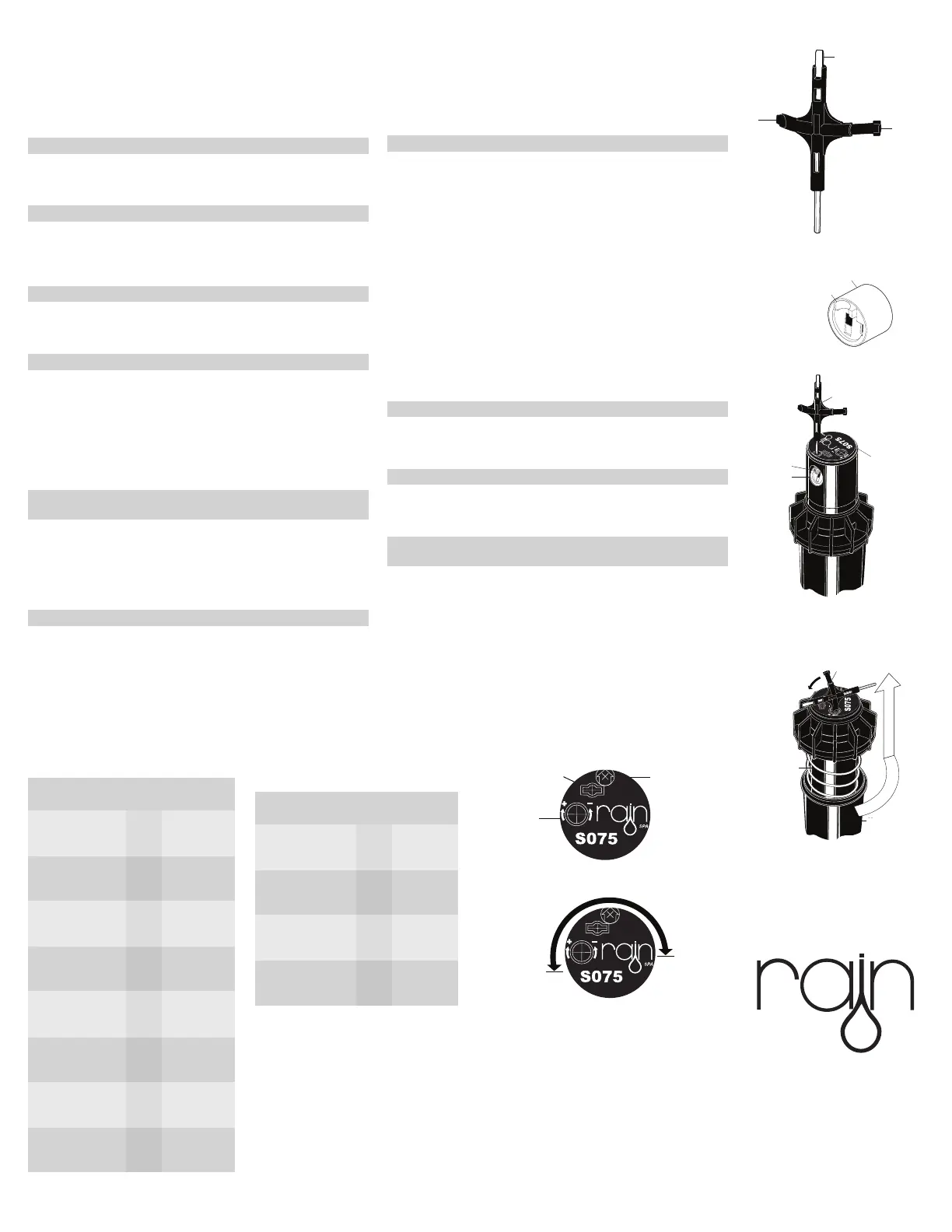

A Strumento Universale
B Cacciavite
a Punta Piatta
C
Chiave
Regolazione
Arco
Chiave di
Estrazione
E Chiave Esagonale
H Chiave
Nella Fessura
H Chiave
Nella Fessura
I Vite di
Fissaggio
Ugello
J Attacco
Ugello
K Torrette
Portaugello
L Gruppo
Irrigstore
M
Alloggia-
mento
D
G Denti Ugello
F Ugello
PRESTAZIONI UGELLO STANDARD
I dati si riferiscono a risultati di test a cui è stato
sottoposto l’SO75 Rotor in assenza di vento.
Regolare l’impianto in base alle condizioni locali.
È possibile ridurre il raggio con la vite di fissaggio
dell’ugello.
PRESTAZIONI UGELLO
AD ANGOLO BASSO
KPa Bars Meters L/M M
3
/H
206 2.1 11.0 7.6 0.45
275 2.8 11.6 9.1 0.55
344 3.4 12.2 10.2 0.61
413 4.1 12.2 11.0 0.66
206 2.1 8.5 1.9 0.11
275 2.8 8.8 2.3 0.14
344 3.4 8.8 2.7 0.16
413 4.1 9.1 3.0 0.18
206 2.1 8.8 2.6 0.16
275 2.8 9.1 3.0 0.18
344 3.4 9.1 3.4 0.20
413 4.1 9.4 3.8 0.23
206 2.1 9.1 3.4 0.20
275 2.8 9.4 3.8 0.23
344 3.4 9.4 4.5 0.27
413 4.1 9.8 4.9 0.30
206 2.1 9.8 4.5 0.27
275 2.8 10.1 5.3 0.32
344 3.4 10.4 6.1 0.36
413 4.1 10.4 6.8 0.41
206 2.1 11.0 9.8 0.59
275 2.8 12.2 11.4 0.68
344 3.4 12.8 12.9 0.77
413 4.1 12.8 14.0 0.84
206 2.1 11.6 15.9 0.91
275 2.8 13.1 18.5 1.11
344 3.4 14.0 20.8 1.25
413 4.1 14.3 22.7 1.36
275 2.8 13.7 22.7 1.36
344 3.4 14.6 25.7 1.54
413 4.1 14.9 28.8 1.73
482 4.8 15.5 31.0 1.86
#3
#0.5
#0.75
#1
#2
#4
#6
#8
KPa Bars Meters L/M M
3
/H
207 2.0 6.7 4.5 .34
275 3.0 7.3 6.4 .39
344 3.5 7.9 6.8 .41
413 4.0 8.5 7.6 .46
207 2.0 8.8 11.4 .68
275 3.0 9.8 11.7 .71
344 3.5 10.7 13.2 .80
413 4.0 11.3 14.4 .87
207 2.0 9.4 12.9 .78
275 3.0 10.4 14.8 .89
344 3.5 11.3 16.7 1.00
413 4.0 11.6 17.8 1.07
275 3.0 11.6 24.6 1.68
344 3.5 12.2 27.6 1.66
413 4.0 12.8 30.3 1.82
482 5.0 13.4 32.6 1.96
#1
#3
#4
#6
Ugello Pressione Raggio Flusso
Ugello Pressione Raggio Flusso
Lato Superiore Torrette
O Fessura
P
Regolazione
Impostazione
Dell’arco
Punta di
Arresto di
Sinistra
Punta di
Avvio di
Destra
I Torrette
Portaugello
ITALIANO
