Einbau und Befestigung der SL-T25
Einbautopf
Einbauart: Türeinbau vorne / hinten, Fondeinbau, Spiegeldreieck-, Armaturenbrett- und
Heckablageneinbau
•
Einbauschablone am ausgewählten Einbauplatz mit Klebeband fixieren. Entlang der angegebenen
Linie Material sorgfältig ausschneiden und entgraten.
•
Einbautopf (M) in die ausgearbeitete Einbauöffnung drücken.
•
Hochtöner (J) in den Einbautopf (M) einsetzen und Anschlußkabel durch die vorgesehenen
Öffnungen führen.
•
Gewindebolzen (Q) mit M4-Seite durch den Einbautopf (M) stecken und mit dem Hochtöner (J)
verschrauben. Die entsprechende Gewindebohrung M4 ist im Magnetbodenteil des Hochtöners (J)
vorhanden. Gewindebolzen (Q) mit Schlüssel (SW7) leicht festziehen.
•
Montagewinkel (W) von hinten auf den Gewindebolzen (Q) über den Einbautopf (M) schieben und
mit Sechskantmutter M5 (V) unter Verwendung der Unterlegscheibe M5 (U) verschrauben.
•
Kompletter Hochtöner je nach vorgegebener Betriebsart (Aktiv oder Passiv) mit dem Verstärker oder
der Frequenzweiche verbinden und Pegelanpassung vornehmen.

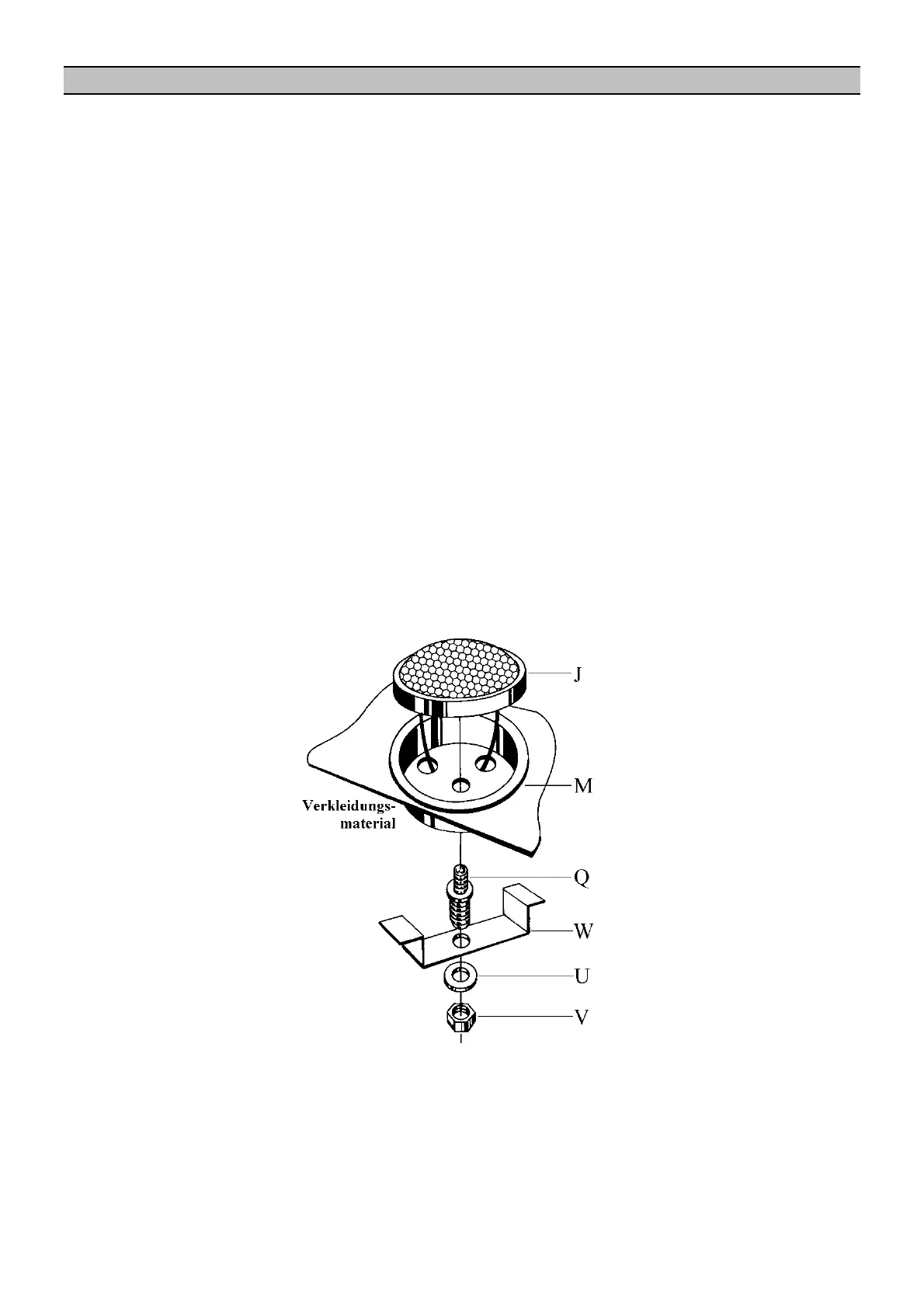

Bild 2: Montage Einbautopf des Hochtöners SL-T25
Achtung: Für die alternative Befestigung nur die beigelegten Gewindebolzen verwenden. Bei
Verwendung von falschen oder zu langen Schrauben werden die Hochtöner zerstört.
