Schrägpult
Einbauart: Spiegeldreieck-, Armaturenbrett- und Heckablagenaufbau
•
Schrägpult (O) am ausgewählten Einbauplatz aufstellen. Befestigungsbohrungen sowie
Kabeldurchführung markieren und anreißen.
•
Bohrungen für Befestigung und Kabeldurchführung mit kleinem Bohrer vorbohren. (Vorsicht bei
Teppichmaterial, dieses zieht Fäden und wird schnell beschädigt!)
•
Bohrungen für Schrägpultbefestigung (R) auf ∅ 3,5 mm und für Hochtönerbefestigung (P) auf ∅ 8
mm erweitern. Danach Kabeldurchführung ausarbeiten.
•
Schrägpult (O) mit den beigelegten Schrauben 3,9x13 (R) eventuell unter Verwendung der
Blechmuttern 3,9 befestigen.
•
Hochtöner (J) von oben in das Schrägpult (O) einsetzen und die Kabel durch die vorgesehene
Öffnung führen.
•
Hochtöner (J) justieren, und zwar so, daß die 3 Rastnasen am Schrägpult (O) in die 3 Aussparungen
an der Hochtönerunterseite passen. Hochtöner mit leichtem Druck einrasten.
•
Wird der Hochtöner (J) nach unten hängend montiert, müssen beide Teile vorsichtig miteinander
verschraubt werden. Hierfür darf nur die beigelegte Schraube M4x6 (P) unter Verwendung der
Unterlegscheibe M4 (T) verwendet werden (nicht zu fest anziehen)!
•
Kompletter Hochtöner je nach vorgegebener Betriebsart (Aktiv oder Passiv) mit dem Verstärker oder
der Frequenzweiche verbinden und Pegelanpassung vornehmen

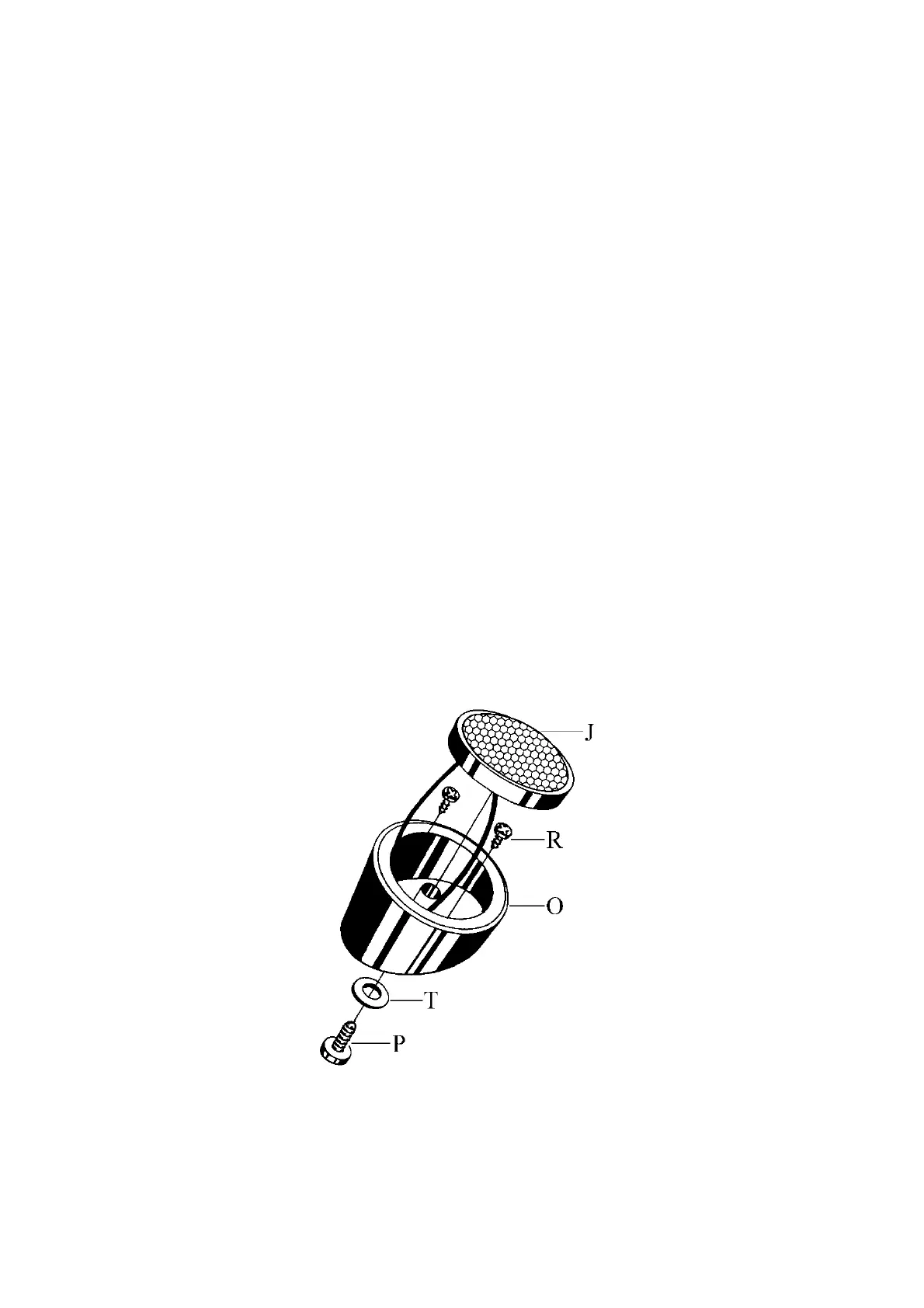

Bild 3: Montage Schrägpult des Hochtöners SL-T25
