A - Dip switch permettant le réglage de la sensibilité micro
En position haute: -66dBu à -38dBu
En position basse: -49dBu à -21dBu
B - Commutateur de sélection de l’alimentation fantôme.
En position appuyée alimentation fantôme activée.
En position relâchée alimentation fantôme inhibée.
Alimentation fantôme de 15 Volts (sur demande spécifique en 48 volts)
C - Embase XLR 3 points femelle d’entrée Micro 1. Cette entrée est du type “symétrique électronique”
(masse en1, Point chaud en 2, Point froid en 3)
D - Embase RCA d’entrée droite Ligne 2.
E - Embase RCA d’entrée gauche Ligne 2.
F - Embase RCA d’entrée droite Ligne 1.
G - Embase RCA d’entrée gauche Ligne 1.

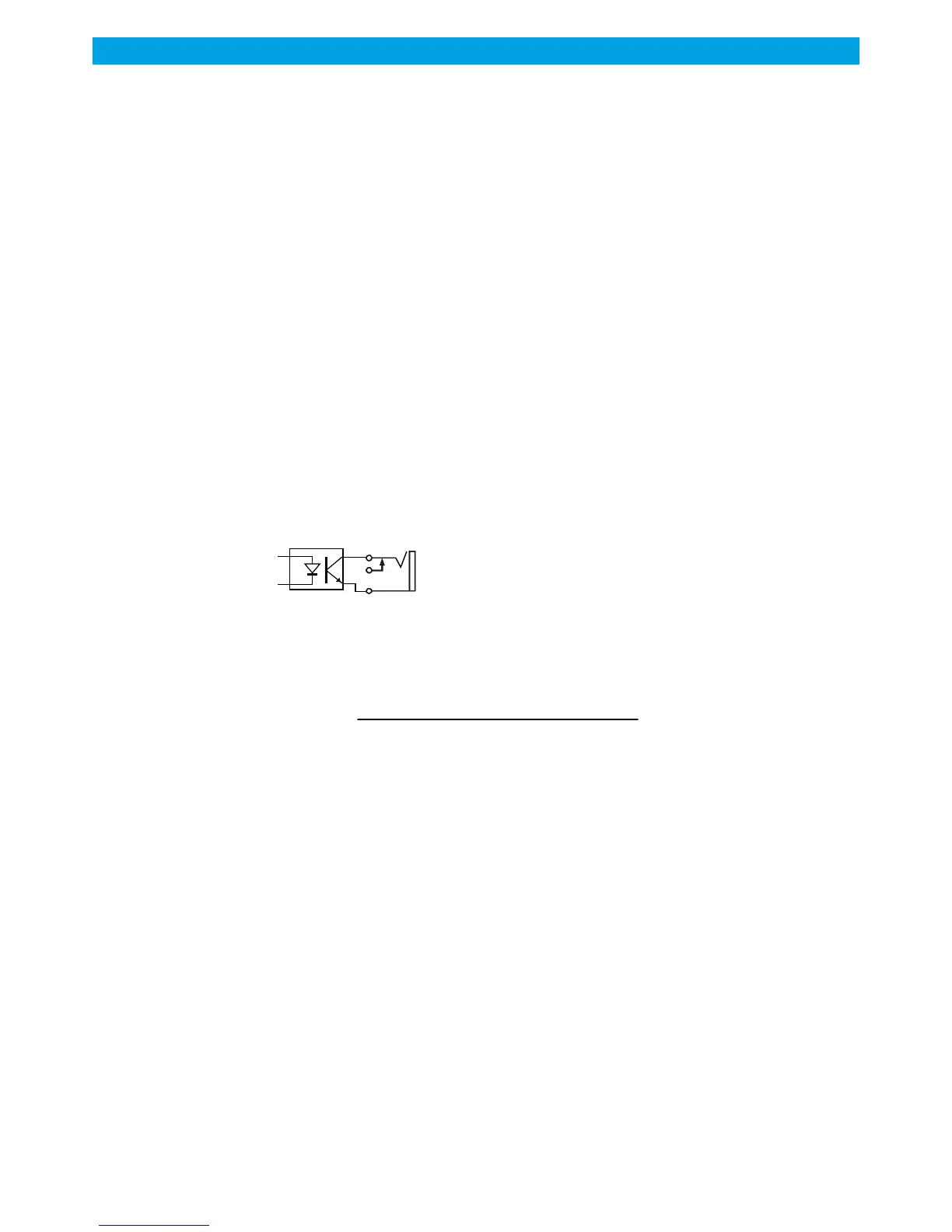

H - Embase jack de télécommande de START. L’interface de commande interne est du type opto coupleur.
Les descriptions ci-dessus sont identiques pour les voies :
Mic 2 / Lignes 3 et 4
Mic 3 / Lignes 5 et 6
Mic 4 / Lignes 7 et 8
Mic 5 / Lignes 9 et 10
Mic 6 / Lignes 11 et 12
Mic 7 / Lignes 13 et 14
La télécommande s’effectue par deux fils. Sur votre équipement à commuter,
récupérez la tension positive et raccordez la sur le bout du jack.
MODULE D’ENTREE 1 : MIC1 / LIGNES 1 ET 2 - FACE ARRIERE
11
RP500
