Entrée EXTENSION
A - Embase XLR 3 points femelle d’entrée symétrique gauche EXTENSION.
B - Embase XLR 3 points femelle d’entrée symétrique droite EXTENSION.
Entrée / sortie HYBRID
C - Embase cinch de retour HYBRID
D - Embase cinch pour l’envoi HYBRID
Sortie MIX ANTENNE
E - Embase cinch de sortie droite analogique MIX Antenne
F - Embase cinch de sortie gauche analogique MIX Antenne
Section alimentation
G - Embase Sub-D 9 points Femelle pour l’alimentation.
Attention : utilisez uniquement l’alimentation fournie avec la console.
Section casque
H- Embase jack du casque. Le casque est aussi disponible en face avant sur l’embase 23.
Sortie digitale
I - Embase XLR 3 points de sortie numérique AES/EBU, 48KHz - 24 bits
Sortie PGM2/REC
J - Embase XLR 3 points de sortie gauche de PGM2/REC de type symétrique.
K - Embase XLR 3 points de sortie droite de PGM2/REC de type symétrique.
Sortie ANTENNE
L - Embase XLR 3 points de sortie gauche ANTENNE de type symétrique.
M - Embase XLR 3 points de sortie droite ANTENNE de type symétrique.
Sortie CONTROL ROOM
N - Embase cinch de sortie gauche CONTROL ROOM.
O - Embase cinch de sortie droite CONTROL ROOM.
Sortie STUDIO
P - Embase cinch de sortie droite de STUDIO. Cette sortie reçoit les ordres du master mic.
Q - Embase cinch de sortie gauche de STUDIO. Cette sortie reçoit les ordres du master mic.
R - Embase cinch de sortie gauche de STUDIO. Cette sortie ne reçoit pas les ordres du master mic.
S - Embase cinch de sortie droite de STUDIO. Cette sortie ne reçoit pas les ordres du master mic.

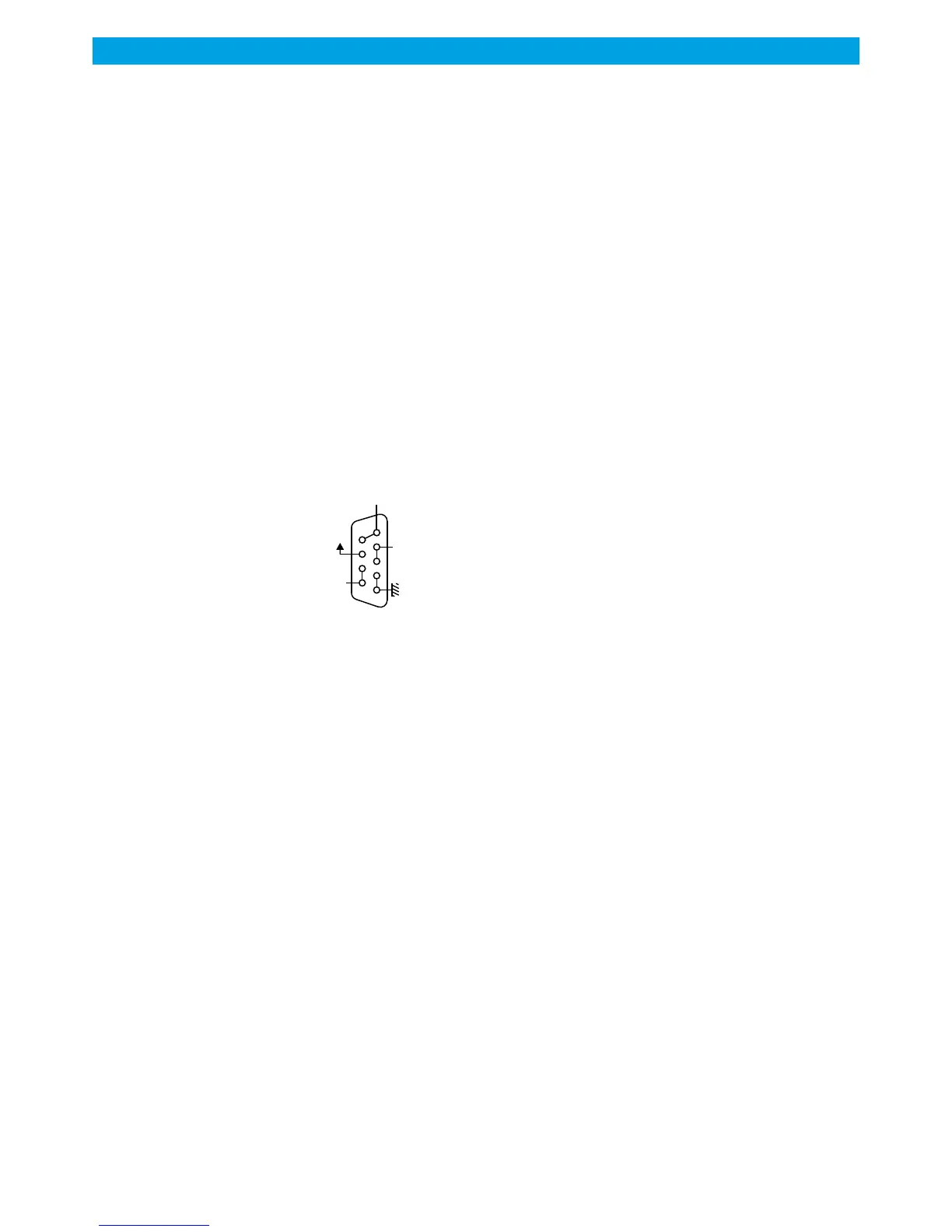

Fiche Sub-D 9 pts Femelle
1
5
6
9
+15V
0V
- 15V
PHANTOM
MODULE DE SORTIE - FACE ARRIERE
