● Immettere 2 litri di acqua nel serbatoio e richiudere
il coperchio;
● Azionare l'interruttore generale 1/1; si ottiene il
riempimento della caldaia e l'entrata in funzione
del riscaldatore;
● Attendere che sia raggiunta la pressione di eser-
cizio, ago del manometro 15 Fig.8 sulla zona ver-
de, e che la macchina raggiunga il giusto equili-
brio termico.
Modello S26 - S27 Fig.8
● Aprire il rubinetto della rete idrica 2 Fig.6;
● Azionare l'interruttore generale 1/1 Fig.8; si ottie-
ne il riempimento della caldaia e l'entrata in fun-
zione del riscaldatore;
● Attendere che sia raggiunta la pressione di eser-
cizio, ago del manometro 15 Fig.8 sulla zona ver-
de, e che la macchina raggiunga il giusto equili-
brio termico.
Modello MIDI - TECNA - SYSTEM Fig.8
● Aprire il rubinetto della rete idrica 2 Fig.6;
● Azionare in senso antiorario l'interruttore genera-
le 1 Fig.8 in posizione 1; si attiva la pompa che
provvede a riempire la caldaia;
● A livello raggiunto si ferma la pompa, quindi ruotare
in senso orario l'interruttore generale 1 Fig.8 in po-
sizione 2 per dare inizio al riscaldamento dell'ac-
qua in caldaia, dopo di che azionare ogni singolo
gruppo fino alla fuoriuscita di acqua dagli stessi;
● Attendere che sia raggiunta la pressione di eser-
cizio, ago del manometro 15 o 16 Fig.8 sulla zona
verde, e che la macchina raggiunga il giusto equi-
librio termico.
Modello SYSTEM con gas Fig.8
● Aprire il rubinetto della rete idrica 2 Fig.6;
● Aprire il rubinetto del gas 3
(Fig.6)
.
● Azionare in senso antiorario l'interruttore genera-
le 1 Fig.8 in posizione 1; si attiva la pompa che
provvede a riempire la caldaia;
● A livello raggiunto si ferma la pompa, quindi ruotare
in senso orario l'interruttore generale 1 Fig.8 in po-
sizione 2;
● Ruotare il rubinetto del gas 13 Fig.8 in posizione
verticale di aperto e tenere premuto il pulsante in-
corporato, contemporaneamente premere
ripetutamente a fondo il pulsante del piezoelettrico
14 fino a che la scintilla accende il gas generando
Fig. 9
17Lettore di livello con riferimento di minimo e mas-
simo (mod. SYSTEM).
Controllo visivo del livello acqua in caldaia.
18Lampada luminosa verde (escluso mod.
SYSTEM).
Lampada accesa indica che il livello dell’acqua è
sopra al minimo.
19 Lampada luminosa arancio (escluso mod.
SYSTEM)
Lampada accesa indica che il livello dell’acqua è
sotto il minimo ed è quindi in funzione l’autolivello.
Se la lampada rimane accesa, significa che
non e entrato in funzione l’autolivello.
Verificare se è aperto il rubinetto di alimen-
tazione acqua, altrimenti si deve spegnere
la macchina e richiedere l’intervento del
servizio assistenza tecnica.
20Finestra di controllo (modelli con riscaldamento a
gas).
Controllo visivo di accensione e funzionamento
della fiamma del bruciatore a gas.
21 Interruttore inserimento scaldatazze (optional).
7.3. Avvio macchina

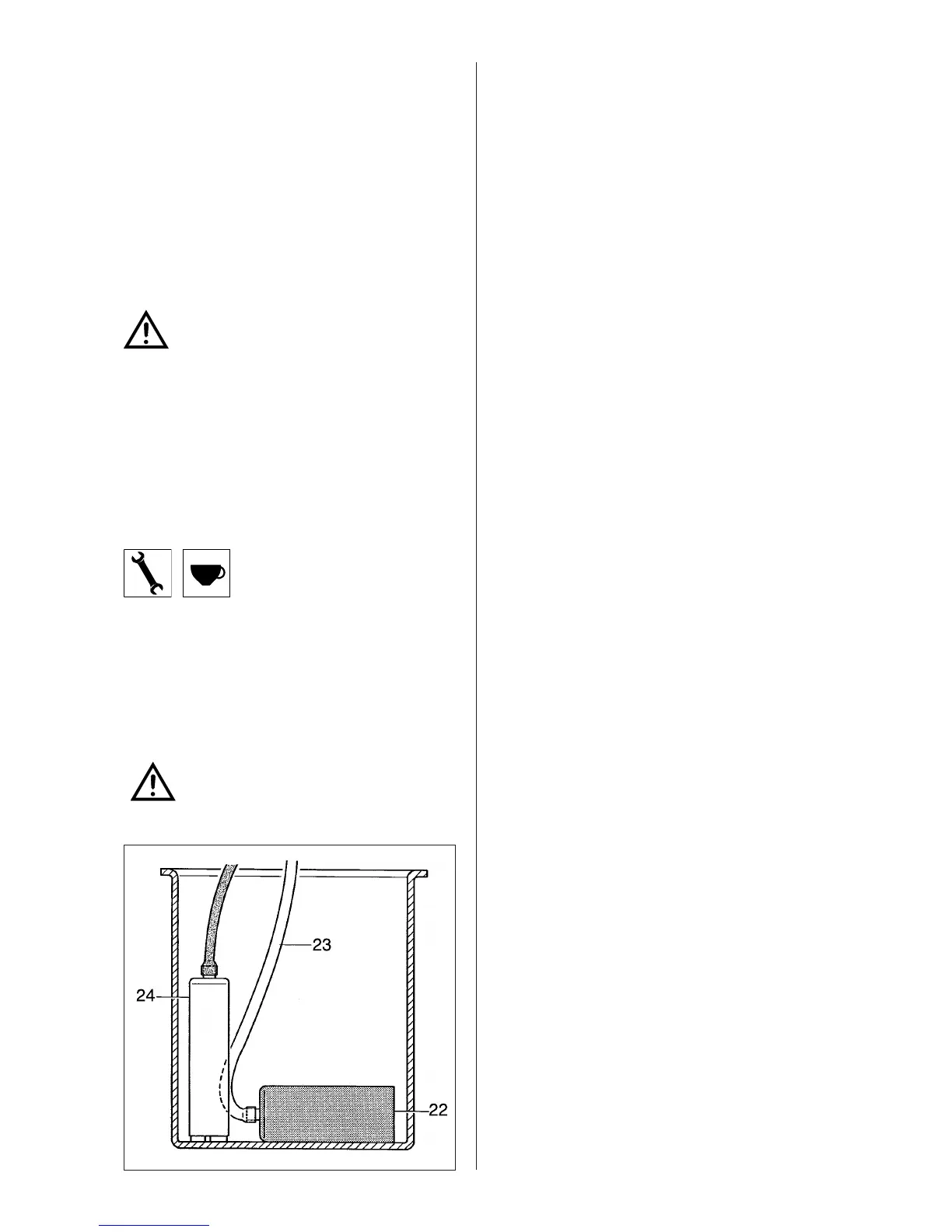

Modello S24 Fig.9
● Aprire il coperchio di accesso al serbatoio acqua
e controllare che l'addolcitore 22 sia inserito nel
tubetto pescante 23;
● Accertarsi che la trappola aria 24 sia inserita nella
apposita sede;
Se la trappola aria è fuori posizione la mac-
china può non riscaldare e non segnalare
correttamente la eventuale mancanza d'ac-
qua nel serbatoio.
