Características

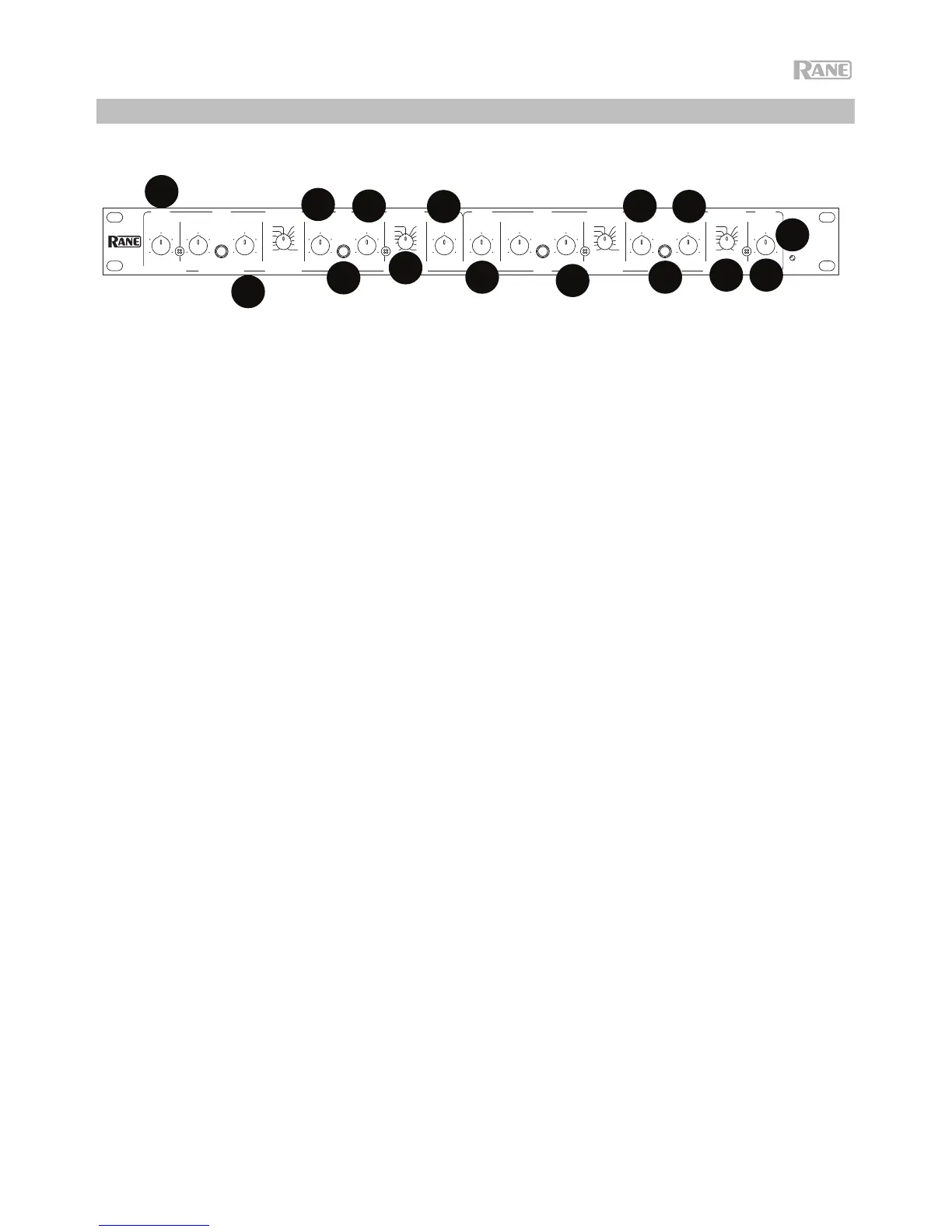

PANEL FRONTAL: INSTALACIÓN PARA 2 VÍAS ESTÉREO
* No se usa para 2 canales y 2 vías
1. Control del nivel maestro del canal 1: Ajusta el nivel general del canal 1 sin modificar los ajustes relativos de
las salidas de las frecuencias bajas y altas. La ganancia unitaria para todos los controles de nivel es "7".
2. Control del nivel maestro del canal 2: Ajusta el nivel general del canal 2 sin modificar los ajustes relativos de
las salidas de las frecuencias bajas y altas.
3. Control del nivel de graves: Ajusta al nivel de la señal que se emite por la salida de frecuencias bajas en este
canal. Consulte Funcionamiento > Ajuste de los niveles de salida.
4. Interruptor de silenciamiento de graves: Cuando se lo pulsa hacia adentro, se quita la señal de la salida de
frecuencias bajas.
5. Control del retardo de graves: Añade entre 0 y 2 ms de tiempo de retardo a la salida de frecuencias bajas.
Esto permite que un driver de baja frecuencia tenga su fase alineada electrónicamente con un driver de
frecuencias medias cuyo diafragma se sitúa detrás del diafragma de baja frecuencia. Consulte
Funcionamiento > Ajuste del tiempo de retardo.
6. Selector de frecuencia de crossover de graves / agudos: Este selector ajusta la frecuencia de crossover entre
las salidas de frecuencias bajas y altas. Consulte Funcionamiento > Selección de frecuencias de crossover.
7. Control del nivel de agudos: Ajusta al nivel de la señal que se emite por la salida de frecuencias altas.
8. Indicador de encendido: Este LED amarillo se ilumina cuando la unidad está encendida.
