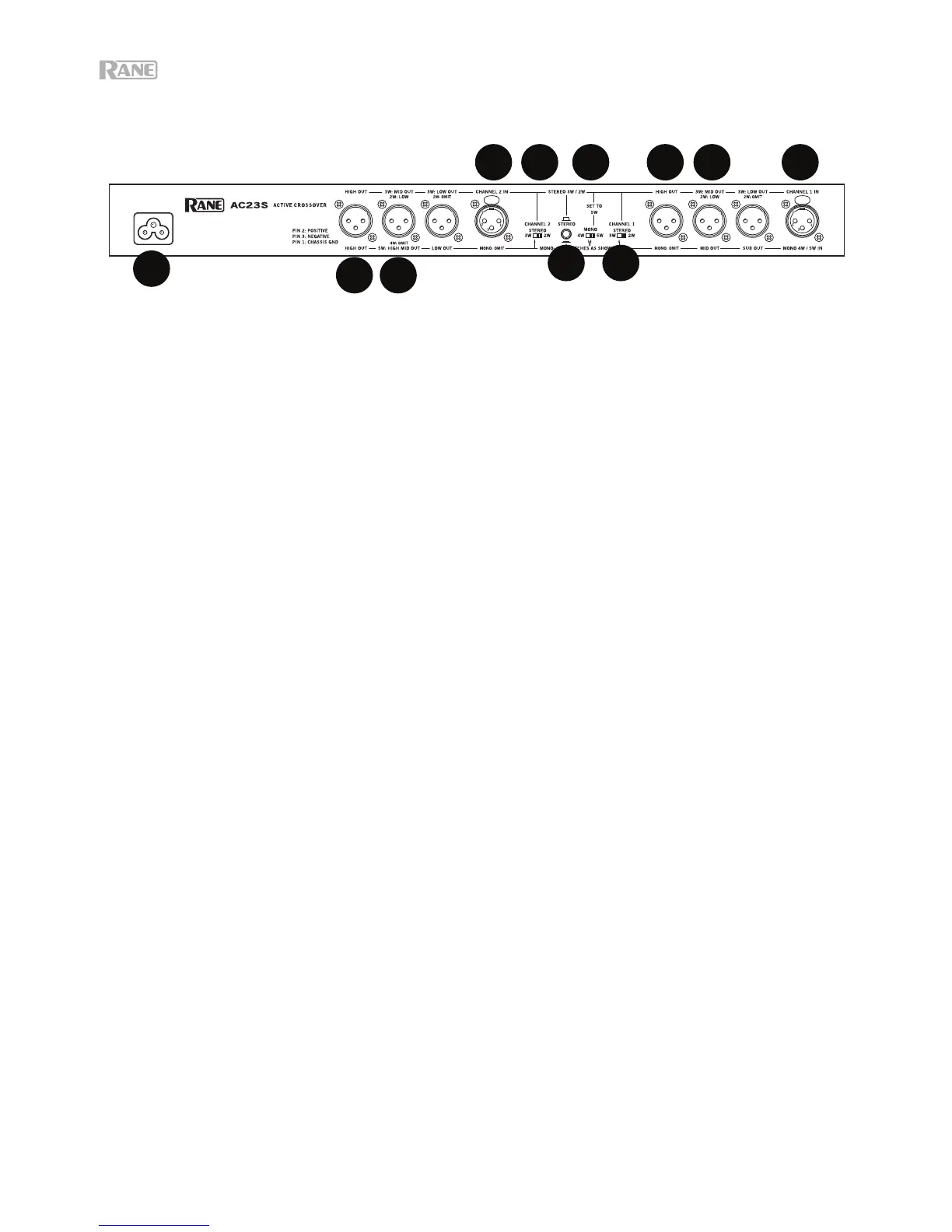

PANEL TRASERO: CONEXIONES PARA 2 VÍAS ESTÉREO
Observe las etiquetas encima de las entradas y salidas que aplican para el funcionamiento en estéreo.
1. Entrada del canal 1: Enchufe a esta entrada la salida izquierda del mezclador, ecualizador o de otra fuente de
señal. La espiga 2 es el "vivo" según la norma AES.
2. Entrada del canal 2: Enchufe a esta entrada la salida derecha del mezclador, ecualizador o de otra fuente de señal.
3. Salidas de frecuencias altas: Conecte la salida High Out del canal 1 a la entrada del canal izquierdo del
amplificador de frecuencias altas y la salida High Out del canal 2 a la entrada del canal derecho del amplificador
de frecuencias altas.
4. Salidas de frecuencias bajas: Conecte la salida “2W-Low” del canal 1 a la entrada del canal izquierdo del
amplificador de frecuencias bajas y la salida “2W-Low” del canal 2 a la entrada del canal derecho del
amplificador de graves.
5. Interruptor de estéreo / mono: Ajuste este interruptor a la posición estéreo (hacia afuera).
6. Interruptores de estéreo de 2 / 3 vías: Deslice los interruptores a la posición 2W. Este interruptor quita el
crossover de frecuencia baja del camino de la señal. A partir de ahora las frecuencias bajas se direccionan
hacia la salida de frecuencias medias.
Nota: Las salidas de frecuencias bajas permanecen activas y pueden utilizarse como salidas de graves
adicionales.
7. Interruptor mono de 4 / 5 vías: Ajuste este interruptor a la posición 5W para operar en estéreo.
8. Entrada de corriente: Conecte aquí el cable de alimentación incluido. ¡No anule la conexión a tierra!
