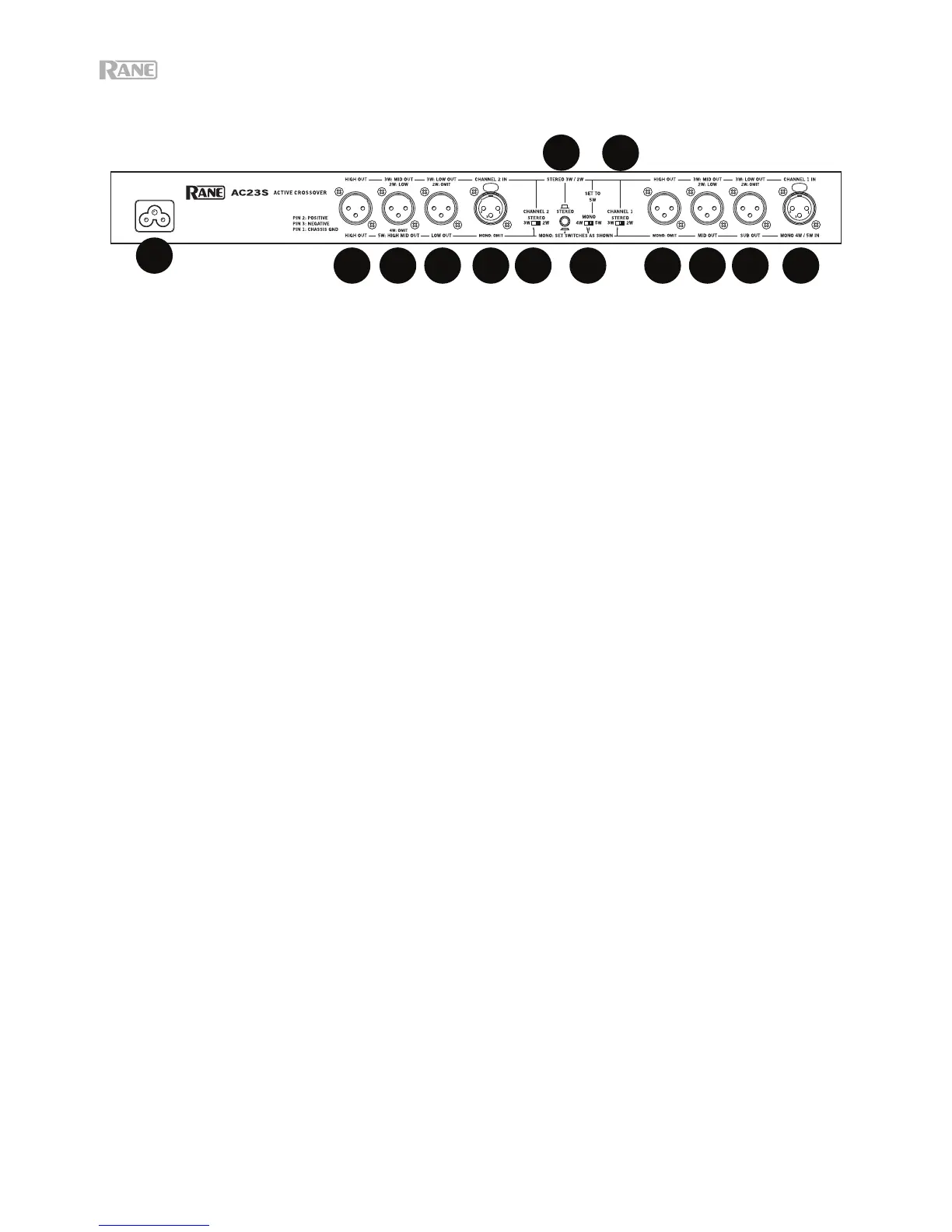

PANEL TRASERO: CONEXIONES PARA 3 VÍAS ESTÉREO
Observe las etiquetas encima de las entradas y salidas que aplican para el funcionamiento en estéreo.
1. Entrada del canal 1: Enchufe aquí la salida izquierda del mezclador, ecualizador o de otra fuente. La espiga 2
es el "vivo" según la norma AES.
2. Entrada del canal 2: Enchufe a esta entrada la salida derecha del mezclador, ecualizador o de otra fuente de señal.
3. Salidas de agudos: Conecte la salida High Out del canal 1 a la entrada del canal izquierdo del amplificador
de frecuencias altas y la salida High Out del canal 2 a la entrada del canal derecho del amplificador de
frecuencias altas.
4. Salidas de medios: Conecte la salida Mid Out del canal 1 a la entrada del canal izquierdo del amplificador de
frecuencias medias y la salida Mid Out del canal 2 a la entrada del canal derecho del amplificador de
frecuencias medias.
5. Salidas de graves: Conecte las salidas de graves de los canales 1 y 2 a los canales izquierdo y derecho del
amplificador de frecuencias bajas, respectivamente.
6. Interruptor de estéreo / mono: Ajuste este interruptor a la posición estéreo (hacia afuera).
7. Interruptores de estéreo de 2 / 3 vías: Ajuste ambos canales a la posición 3W.
8. Interruptor mono de 4 / 5 vías: Ajuste este interruptor a la posición 5W para operar en estéreo.
9. Entrada de corriente: Conecte aquí el cable de alimentación incluido. ¡No anule la conexión a tierra!
