23

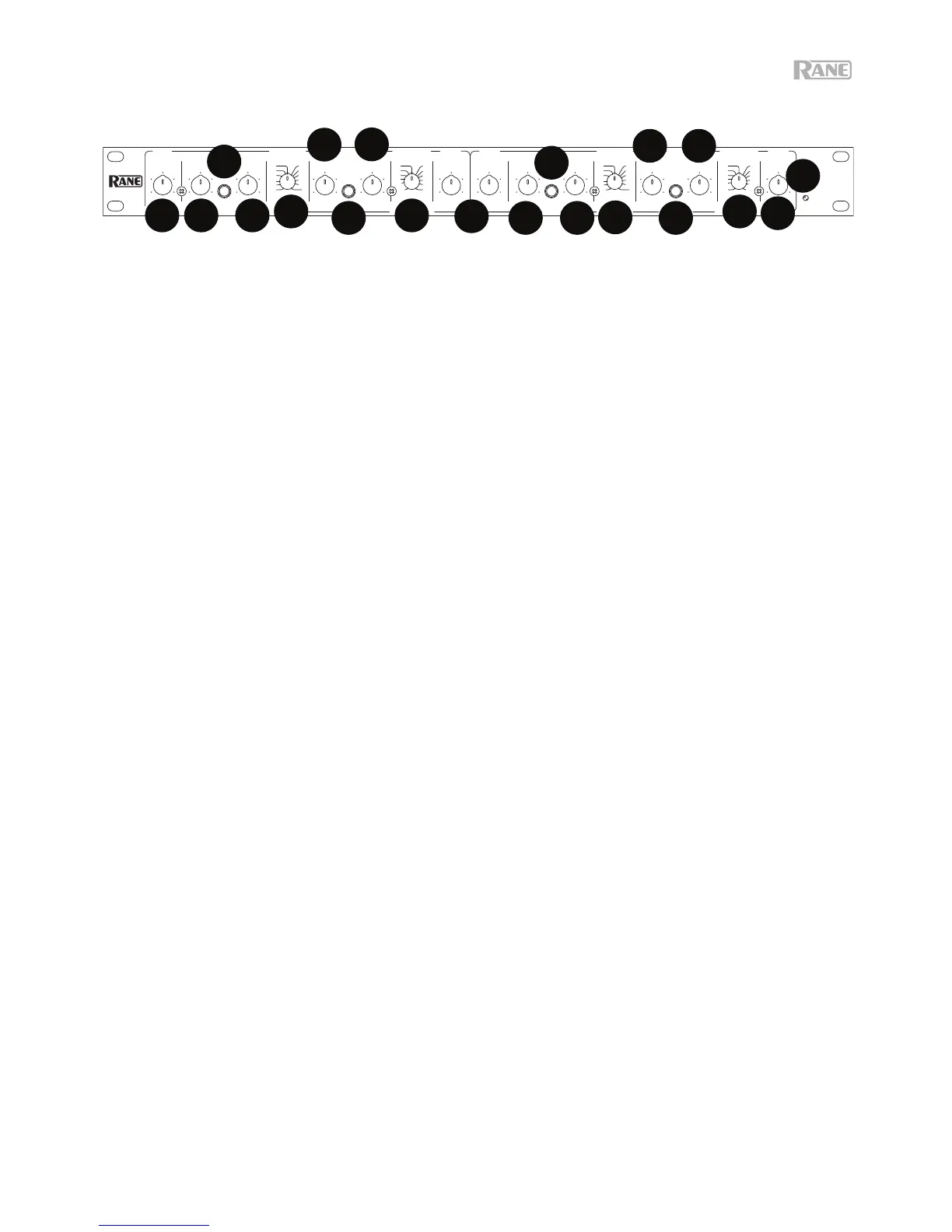

PANEL FRONTAL: CONFIGURACIÓN PARA MONO DE 4 Y 5 VÍAS:
Observe las etiquetas debajo de los controles que aplican para el funcionamiento en mono.
1. Control del nivel maestro: Ajusta el nivel general de toda la unidad en modo mono, sin modificar los ajustes
relativos de las salidas de subwoofer/graves/medios/agudos individuales. La ganancia unitaria para todos los
controles de nivel es "7".
2. Control del nivel del subwoofer: Ajusta al nivel de la señal que se emite por la salida de subwoofer.
3. Interruptor de silenciamiento de subwoofer: Quita todas las señales de la salida de subwoofer cuando se lo
pulsa hacia adentro.
4. Control de retardo del subwoofer: En aplicaciones de subwoofers, este control no tiene prácticamente
ningún efecto y por lo general se deja en MIN (mínimo).
5. Selector de frecuencia de crossover de subwoofer / graves: Este selector ajusta la frecuencia de
crossover entre las salidas de subwoofer y graves.
6. Control del nivel de graves: Ajusta al nivel que se emite por la salida de frecuencias bajas.
7. Interruptor de silenciamiento de graves: Quita todas las señales de la salida de graves cuando se lo pulsa
hacia adentro.
8. Control del retardo de graves: Añade entre 0 y 2 ms de tiempo de retardo a la salida de graves solamente.
9. Selector de frecuencia de crossover de graves / medios: Este selector ajusta la frecuencia de crossover
entre las salidas de frecuencias bajas y medias.
10. Control del nivel de medios: Ajusta al nivel de la señal que se emite por la salida de medios solamente.
11. Interruptor de silenciamiento de medios: Quita todas las señales de la salida de medios cuando se lo pulsa
hacia adentro.
12. Control del retardo de medios: Añade entre 0 y 2 ms de tiempo de retardo a la salida de frecuencias medias
solamente.
13. Selector de frecuencia de crossover de medios / agudos-medios: Este selector ajusta la frecuencia de
crossover entre las salidas de medios y agudos-medios.
* NOTA: Tanto el control High Level del canal 1 (CH 1) como el control Master Level del canal 2 (CH 2) se
ignoran automáticamente cuando el AC 23S se conmuta a "Mono" en el panel trasero. Las modificaciones a
estos controles no tienen ningún efecto en modo mono. El control High-Mid Level, el interruptor High-Mid Mute,
el control High-Mid Delay y el control High-Mid / High Frequency no tendrán ningún efecto independientemente
de sus ajustes cuando se conmuta el AC 23S a la posición “Mono 4W” en el panel trasero.
14. Control del nivel de agudos-medios (5 vías solamente): Ajusta el nivel de la señal que se emite por la salida
de agudos-medios.
15.
Interruptor de silenciamiento de agudos-medios (5 vías solamente): Quita todas las señales de la salida
de frecuencias altas-medias cuando se lo pulsa hacia adentro.
16. Control del retardo de agudos-medios (5 vías solamente): Añade entre 0 y 2 ms de tiempo de retardo a la
salida de agudos-medios solamente.
17. Selector de frecuencias de crossover de agudos-medios / agudos (5 vías solamente): Este selector
ajusta la frecuencia de crossover entre las salidas de frecuencias altas-medias y altas.
18. Control del nivel de agudos: Controla el nivel de la señal que se emite por la salida de agudos solamente.
19. Indicador de encendido: Si el cable de corriente está conectado y este LED amarillo está encendido, la
unidad está lista para operar.
MONO 4W OR 5W: INACTIVE 4W: INACTIVE4W: INACTIVE
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
100
80 900
850
150
200
240
750
600
400
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
1k70
4W: MID / HIGH
2W: INACTIVE 2W: INACTIVE 2W: LOW / HIGH 2W: LOW / HIGH2W: INACTIVE2W: INACTIVE 2W: LOW2W: LOW
100
80 900
850
150
200
240
750
600
400
1k70
MUTE
LEVEL LEVEL LEVEL LEVEL
MASTER
LEVEL
MASTER
LEVEL LEVEL LEVEL
MUTE
FREQUENCY
DELAY DELAY DELAY DELAY
FREQUENCY FREQUENCY
MUTE MUTE
AC 23S
ACTIVE
CROSSOVER
CH 2CH 1
FREQUENCY
LOW MID LOW MIDHIGH HIGH
MIDMONO MASTER SUBWOOFER SUB / LOW HIGHLOW LOW / MID
MID / HIGHLOW / MID MID / HIGHLOW / MID
5W: HIGH-MID / HIGH5W: HIGH-MID5W: MID / HIGH-MID
POWER
