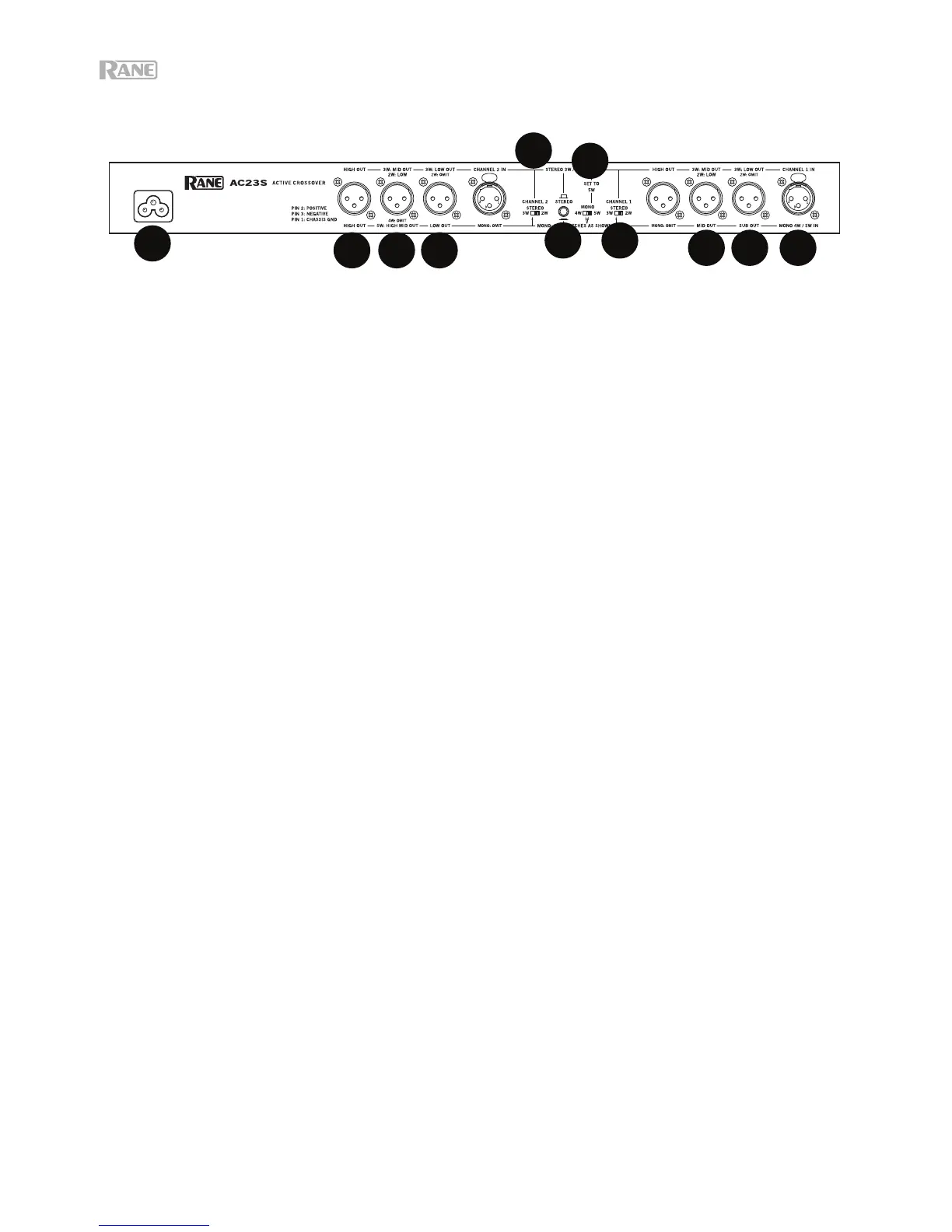

PANEL TRASERO: CONEXIONES PARA MONO DE 4 Y 5 VÍAS
Observe las etiquetas debajo de las entradas y salidas que aplican para el funcionamiento en mono.
1. Entrada mono: Conecte la salida de su mezclador u otra fuente de señal solamente a la entrada Mono 4W /
5W para que funcione en mono; no utilice la entrada del canal 2. La espiga 2 es el "vivo" según la norma AES.
2. Salida del altavoz de graves: Conecte la salida Sub Out a la entrada del amplificador del subwoofer (o caja
de graves).
3. Salida de graves: Conecte la salida Low Out a la entrada del amplificador de frecuencias bajas (medios-graves).
4. Salida de medios: Conecte la salida Mid Out a la entrada del amplificador de frecuencias medias.
5. Salida de agudos-medios (para mono de 5 vías solamente): Utilice esta salida solamente para aplicaciones
de mono de 5 vías. Conecte la salida High-Mid Out a la entrada del amplificador de frecuencias altas-medias.
No utilice esta salida cuando use el AC 23S como un crossover mono de 4 vías. En el modo de 4 vías, el AC
23S ignora internamente la sección de High-Mid y anula todos los controles High-Mid del panel delantero.
6. Salida de agudos: Conecte la salida High Out a la entrada del amplificador de frecuencias altas (tweeter).
7. Interruptor de estéreo / mono: Coloque este interruptor en la posición mono (hacia afuera).
8. Interruptores de estéreo de 2 / 3 vías: Para pasar la unidad a modo mono de 4 o 5 vías, deslice estos
interruptores a la posición 3W.
9. Interruptor mono de 4 / 5 vías: En el funcionamiento de 4 vías, la salida de agudos-medios duplica las
frecuencias de salida medias con un ajuste de pasabajos diferente según determine el control de frecuencias
High-Mid / High, y por lo general no se recomienda utilizarlo dado que el punto de crossover del tweeter será
impreciso.
10. Entrada de corriente: Conecte aquí el cable de alimentación incluido. ¡No anule la conexión a tierra!
Si su sistema de 4 vías precisa un rango de 190 Hz-7 kHz más alto para graves/medios, consulte la
configuración en la página siguiente.
