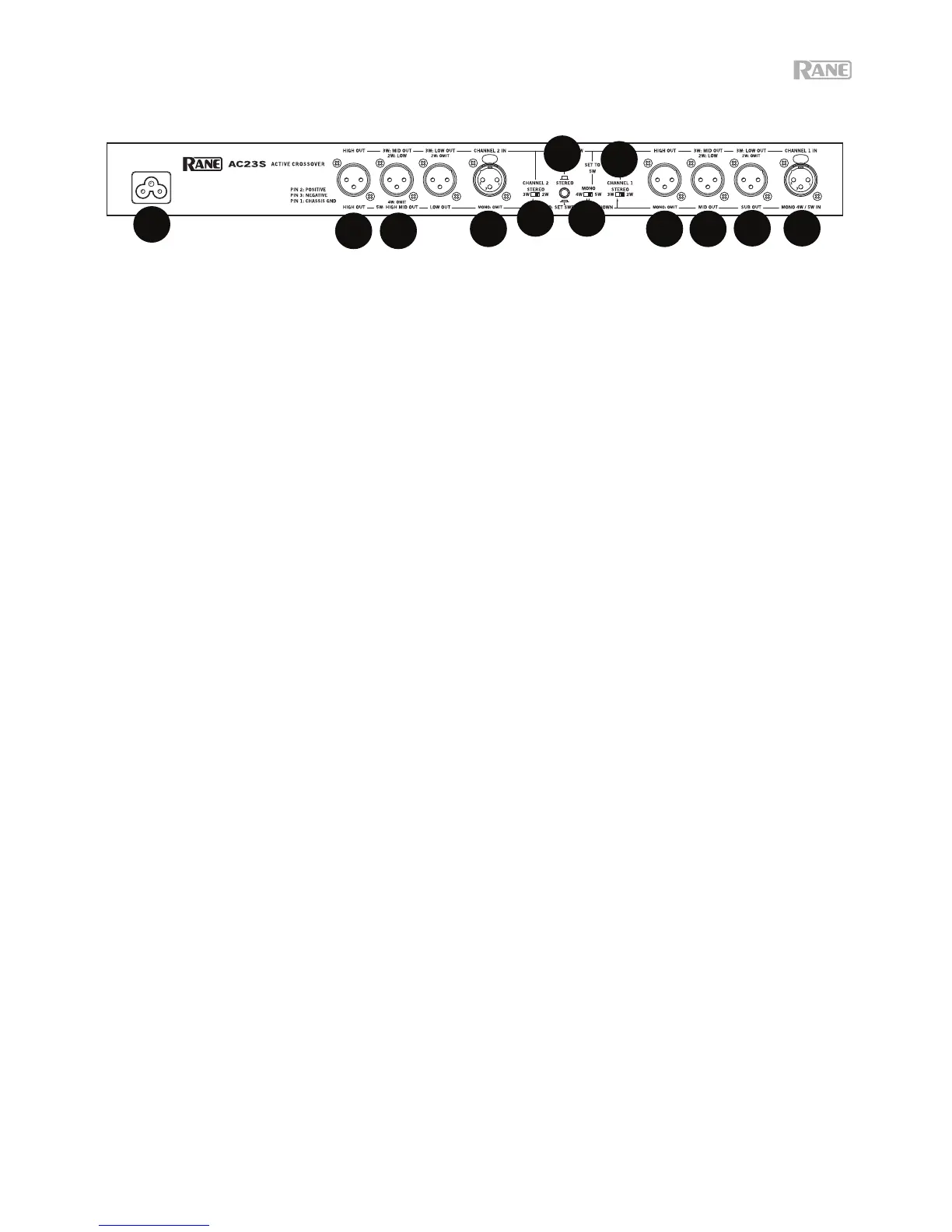

PANEL TRASERO: CONEXIONES ALTERNATIVAS PARA MONO DE 4 VÍAS
Subwoofer, graves, medios y altos de izquierda a derecha a lo largo del panel delantero inferior. Al conectar
un cable de conexión desde la salida de agudos del canal 1 a la entrada del canal 2, el rango de crossover de
graves/medios cambia de 70 Hz-1 kHz a un rango superior de 190 Hz-7 kHz. Ajuste los controles High Level
del canal 1 y Master Level del canal 2 a una ganancia unitaria de "7". Conmute el canal 1 a 3 vías, el canal 2 a
2 vías y ajuste el interruptor mono a 5 vías.
1. Entrada mono: Conecte la salida de su mezclador u otra fuente de señal solamente a la entrada Mono 4W /
5W; no utilice la entrada del canal 2. La espiga 2 es el "vivo" según la norma AES.
2. Cable de conexión: Para esta instalación alternativa de mono de 4 vías, conecte un cable de conexión
balanceado desde la salida High Out del canal 1 a la entrada del canal 2.
3. Salida del altavoz de graves: Conecte la salida Sub Out a la entrada del amplificador de subwoofer.
4. Salida de graves: Conecte la salida Mid Out a la entrada del amplificador de frecuencias bajas.
5. Salida de medios: Conecte la salida High-Mid Out a la entrada del amplificador de frecuencias medias.
6. Salida de agudos: Conecte la salida High Out a la entrada del amplificador de frecuencias altas.
7. Interruptor de estéreo-mono: Asegúrese de que este interruptor se encuentre en la posición estéreo (hacia
afuera). Cuando el canal 1 se conecta al canal 2 se crea un circuito mono y el flujo correcto de la señal
depende de este interruptor.
8. Interruptores de estéreo de 2 / 3 vías: Para esta configuración, ajuste el canal 1 a 3W y el canal 2 a 2W.
9. Interruptor mono de 4 / 5 vías: Asegúrese de que este interruptor se encuentre en la posición 5W.
10. Entrada de corriente: Conecte aquí el cable de alimentación incluido. ¡No anule la conexión a tierra!
