37

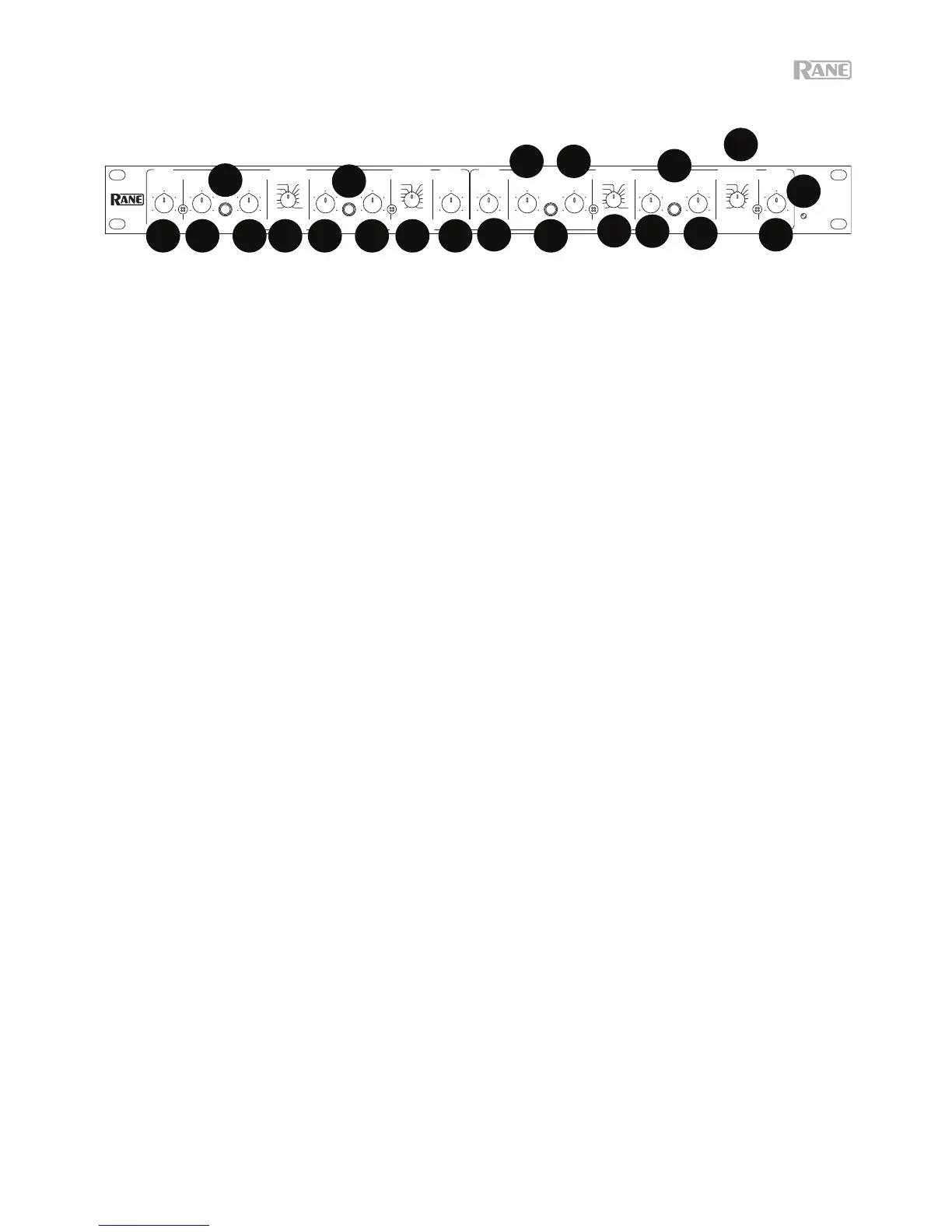

PANNEAU AVANT : CONFIGURATION 3 VOIES STÉRÉO
Utilisez les indications au-dessus des entrées et des sorties pour une utilisation stéréo.
1. Commande de niveau principal du canal 1 : Ce bouton définit le niveau global du canal 1 sans modifier les
paramètres relatifs aux sorties basses, moyennes et hautes fréquences. Le gain unitaire pour toutes les
commandes de niveau est « 7 ».
2. Commande de niveau principal du canal 2 : Ce bouton définit le niveau global du canal 2 sans modifier les
paramètres relatifs aux sorties basses, moyennes et hautes fréquences.
3. Commande de niveau de la sortie basses fréquences : Ce bouton définit le niveau du signal transmis à la
sortie basses fréquences pour ce canal.
4. Commande de mise en sourdine de la sortie basses fréquences : Lorsqu’enfoncée, cette touche permet
de couper tout le signal de la sortie basses fréquences.
5. Commande de délai de la sortie basses fréquences : Ce bouton permet d’ajouter un délai de 0 à 2 ms à la
sortie basses fréquences. Cela permet de faire l’alignement de phase électroniquement d’un haut-parleur de
basses fréquences avec un haut-parleur moyennes fréquences dont la membrane est située derrière la
membrane de basse fréquence.
6. Sélecteur de fréquence de coupure basses/moyennes : Ce sélecteur permet de définir la fréquence de
coupure entre les sorties basses et moyennes fréquences.
7. Commande de niveau de la sortie moyennes fréquences : Ce bouton définit le niveau du signal transmis à
la sortie moyennes fréquences pour ce canal.
8. Commande de mise en sourdine de la sortie moyennes fréquences : Lorsqu’enfoncée, cette touche
permet de couper tout le signal de la sortie moyennes fréquences.
9. Commande de délai de la sortie moyennes fréquences : Ce bouton permet d’ajouter un délai de 0 à 2 ms à
la les étiquettes pour ce canal.
10. Sélecteur de fréquence de coupure moyennes/hautes : Ce sélecteur permet de définir la fréquence de
coupure entre les sorties moyennes et hautes fréquences pour ce canal.
11. Commande de niveau de la sortie hautes fréquences : Ce bouton définit le niveau du signal transmis à la
sortie hautes fréquences.
12. Indicateur d'alimentation : Lorsque le câble d’alimentation est branché et que cette DEL jaune est allumée,
l’appareil est prêt à utiliser.
MONO 4W OR 5W: INACTIVE 4W: INACTIVE4W: INACTIVE
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
100
80 900
850
150
200
240
750
600
400
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
1k70
4W: MID / HIGH
2W: INACTIVE 2W: INACTIVE 2W: LOW / HIGH 2W: LOW / HIGH2W: INACTIVE2W: INACTIVE 2W: LOW2W: LOW
100
80 900
850
150
200
240
750
600
400
1k70
MUTE
LEVEL LEVEL LEVEL LEVEL
MASTER
LEVEL
MASTER
LEVEL LEVEL LEVEL
MUTE
FREQUENCY
DELAY DELAY DELAY DELAY
FREQUENCY FREQUENCY
MUTE MUTE
AC 23S
ACTIVE
CROSSOVER
CH 2CH 1
FREQUENCY
LOW MID LOW MIDHIGH HIGH
MIDMONO MASTER SUBWOOFER SUB / LOW HIGHLOW LOW / MID
MID / HIGHLOW / MID MID / HIGHLOW / MID
5W: HIGH-MID / HIGH5W: HIGH-MID5W: MID / HIGH-MID
POWER
