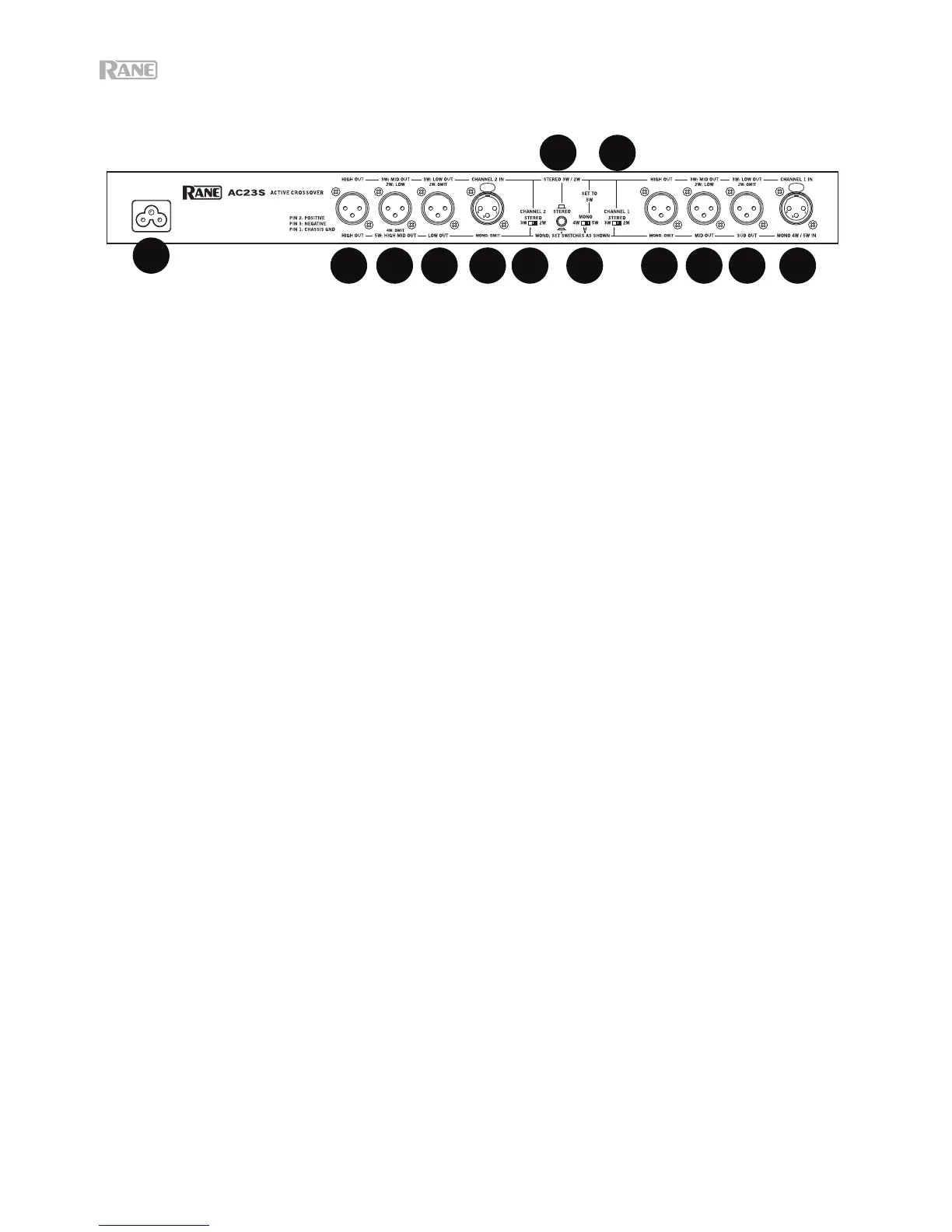

PANNEAU ARRIÈRE : CONNEXIONS 3 VOIES STÉRÉO
Utilisez les indications au-dessus des entrées et des sorties pour une utilisation stéréo.
1. Entrée du canal 1 : La sortie gauche d’un mixeur, d’un égaliseur ou d’une autre source doit être reliée à cette
entrée. La broche 2 est positive (point chaud) conformément aux normes AES.
2. Entrée du canal 2 : La sortie droite d’un mixeur, d’un égaliseur ou d’une autre source doit être reliée à cette
entrée.
3. Sorties hautes fréquences : La sortie hautes fréquences du canal 1 doit être reliée à l’entrée du canal
gauche de l’amplificateur hautes fréquences, et la sortie hautes fréquences du canal 2 doit être reliée à
l’entrée droite de l’amplificateur hautes fréquences.
4. Sorties moyennes fréquences : La sortie moyennes fréquences du canal 1 doit être reliée à l’entrée du canal
gauche de l’amplificateur moyennes fréquences, et la sortie moyennes fréquences du canal 2 doit être reliée à
l’entrée droite de l’amplificateur moyennes fréquences.
5. Sorties basses fréquences : Les sorties basses fréquences des canaux 1 et 2 doivent être reliées aux
canaux gauche et droit de l’amplificateur basse fréquence, respectivement.
6. Sélecteur stéréo/mono : Ce sélecteur doit être réglé sur la position stéréo (non enfoncé).
7. Sélecteurs 2 voies/3 voies stéréo : Les sélecteurs des deux canaux doivent être réglés sur la position 3W.
8. Sélecteur 4 voies/5 voies mono : Ce sélecteur doit être réglé sur la position 5W pour une utilisation stéréo.
9. Entrée d'alimentation : Cette entrée permet de brancher le câble d’alimentation fourni. Ne retirez pas la
mise à la terre !
