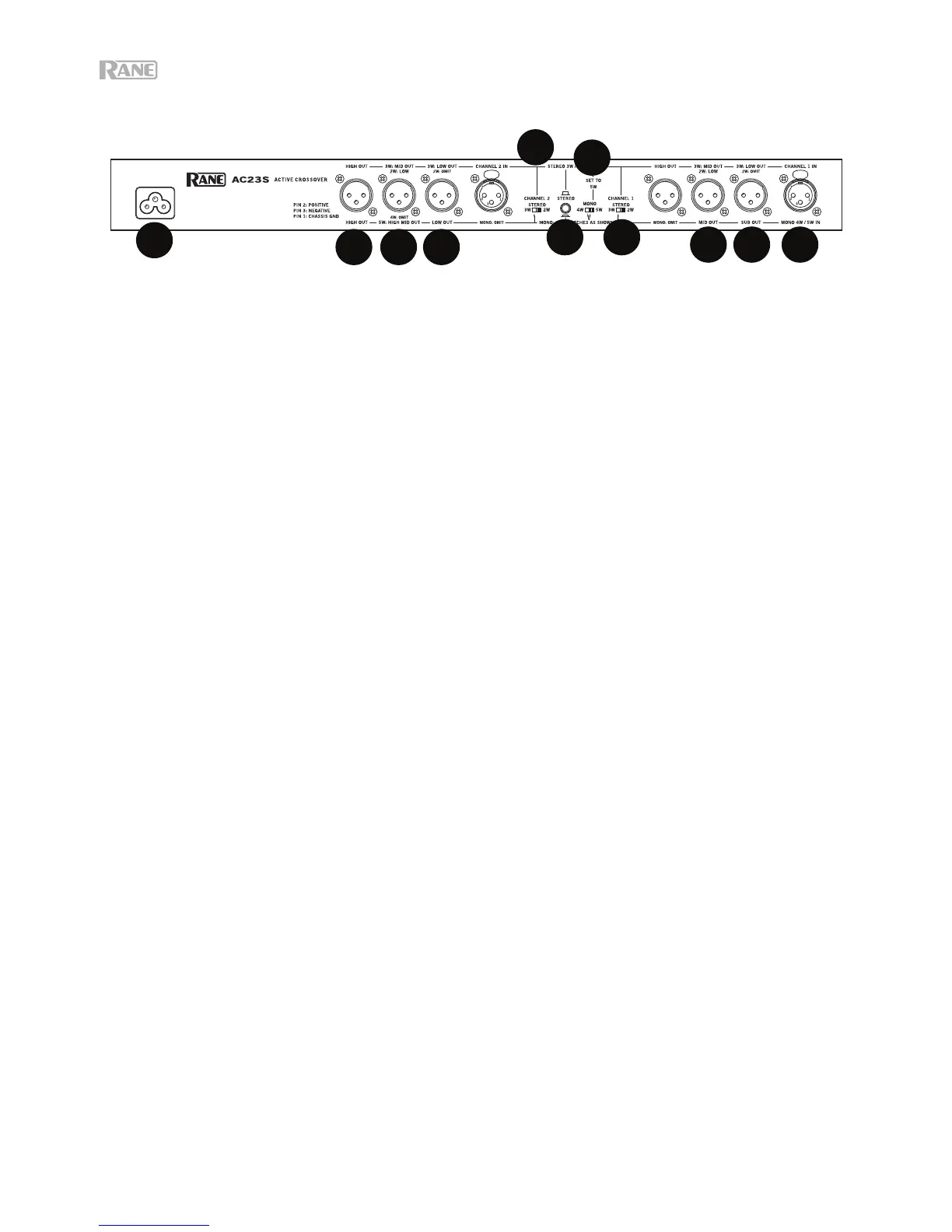

PANNEAU ARRIÈRE : CONNEXIONS 4 VOIES ET 5 VOIES MONO
Utilisez les indications en dessus des entrées et des sorties pour une utilisation mono.
1. Entrée mono : Pour une utilisation mono, seule l’entrée mono 4W/5W doit être utilisée pour relier la sortie
d’un mixeur ou d’une autre source ; ne pas utiliser l’entrée du canal 2. La broche 2 est positive (point chaud)
conformément aux normes AES.
2. Sortie d’extrêmes graves : La sortie d’extrêmes graves doit être reliée à l’entrée de l’amplificateur
d’extrêmes graves (ou bass bin).
3. Sortie basses fréquences : La sortie basses fréquences doit être reliée à l’entrée de l’amplificateur basses
fréquences (moyennes-basses).
4. Sortie moyennes fréquences : La sortie moyennes fréquences doit être reliée à l’entrée de l’amplificateur
moyennes fréquences.
5. Sortie hautes-moyennes fréquences (5 voies mono seulement) : Cette sortie ne doit être utilisée que pour
les applications 5 voies mono seulement. La sortie hautes-moyennes fréquences doit être reliée à l’entrée de
l’amplificateur hautes-moyennes fréquences. Ne pas utiliser le AC 23S comme filtre 4 voies mono. En mode 4
voies, le AC 23S contourne en interne la section des hautes-moyennes fréquences et désactive toutes les
commandes hautes-moyennes fréquences du panneau avant.
6. Sortie hautes fréquences : La sortie hautes fréquences doit être reliée à l’entrée de l’amplificateur hautes
fréquences.
7. Sélecteur stéréo/mono : Ce sélecteur doit être réglé sur la position mono (enfoncé).
8. Sélecteurs 2 voies/3 voies stéréo : Pour utiliser le mode 4 voies ou 5 voies mono, ces sélecteurs doivent
être réglés sur la position 3W.
9. Sélecteur 4 voies/5 voies mono : En mode 4 voies, la sortie hautes-moyennes fréquences reproduit les mi-
fréquences avec un réglage passe-bas différent déterminé par la commande de la sortie hautes-moyennes
fréquences, et n'est pas normalement recommandé puisque le point de croisement des hautes fréquences
sera imprécis.
10. Entrée d'alimentation : Cette entrée permet de brancher le câble d’alimentation fourni. Ne retirez pas la
mise à la terre !
Si votre système 4 voies a besoin d’une plus grande plage dans les basses/moyennes de 190 Hz-7 kHz,
veuillez consulter la configuration sur la page suivante.
