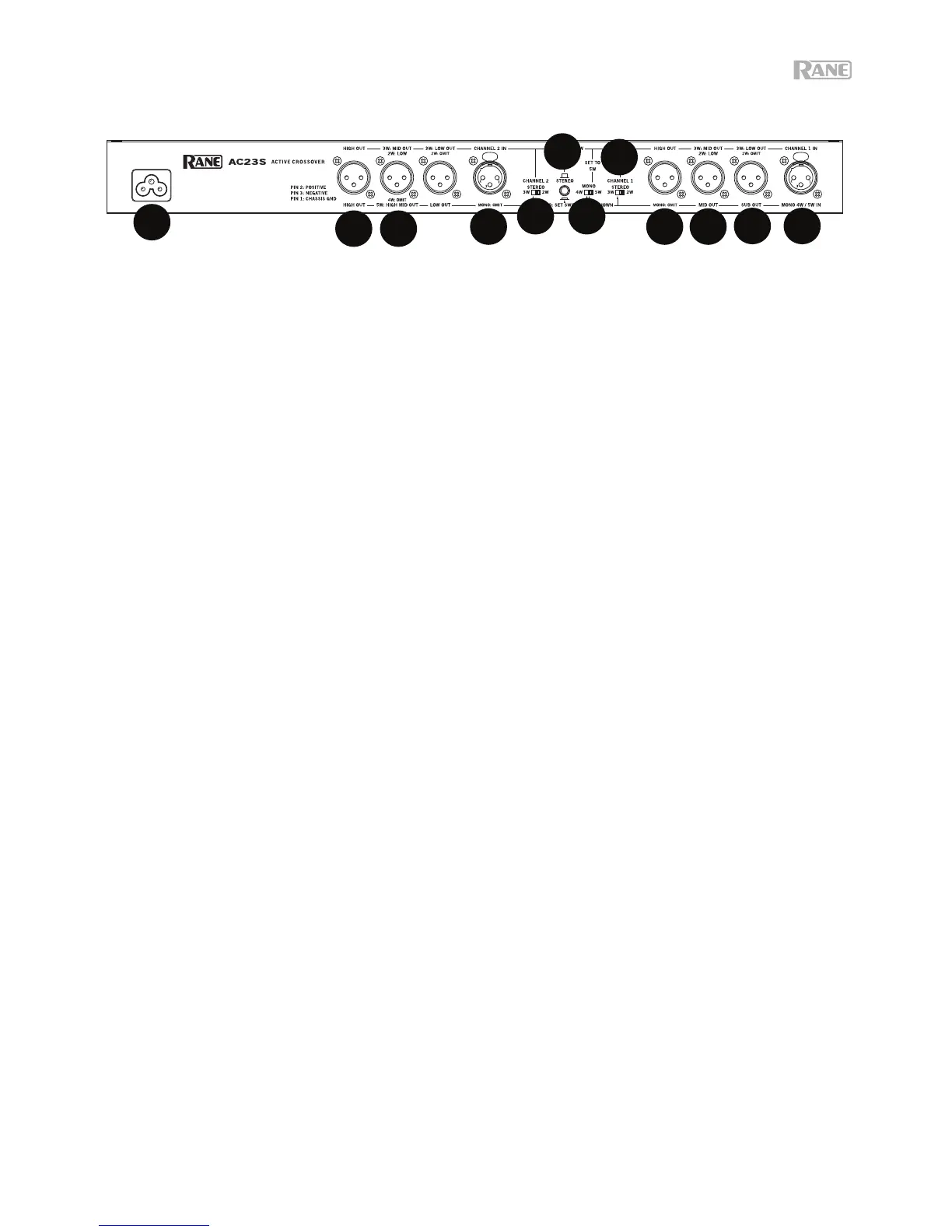

PANNEAU ARRIÈRE : CONNEXIONS 4 VOIES MONO SUPPLÉMENTAIRES
De gauche à droite sur le bas du panneau avant, extrêmes graves, basses, moyennes et hautes fréquences.
En reliant un câble de raccordement de la sortie hautes fréquences du canal 1 à l’entrée du canal 2, la plage
du point de croisement passe de 70 Hz-1 kHz à 190 Hz-7 kHz. La commande de niveau de la sortie hautes
fréquences du canal 1 et la commande de niveau principal du canal 2 doivent être réglées sur « 7 » pour un
gain unitaire. Le canal 1 doit être réglé sur 3 voies, le canal 2 sur 2 voies et le sélecteur mono sur 5 voies.
1. Entrée mono : L’entrée mono 4W/5W ne doit être utilisée que pour relier la sortie d’un mixeur ou d’une autre
source ; ne pas utiliser l’entrée du canal 2. La broche 2 est positive (point chaud) conformément aux normes AES.
2. Câble de raccordement : Pour cette connexion 4 voies mono, un câble de raccordement symétrique doit
relier la sortie hautes fréquences du canal 1 à l’entrée du canal 2.
3. Sortie d’extrêmes graves : La sortie d’extrêmes graves doit être reliée à l’entrée de l’amplificateur
d’extrêmes graves (ou amplificateur bass bin).
4. Sortie basses fréquences : La sortie moyennes fréquences doit être reliée à l’entrée de l’amplificateur
basses fréquences.
5. Sortie moyennes fréquences : La sortie hautes-moyennes fréquences doit être reliée à l’entrée de l’amplificateur
moyennes fréquences.
6. Sortie hautes fréquences : La sortie hautes fréquences doit être reliée à l’entrée de l’amplificateur hautes
fréquences.
7. Sélecteur stéréo/mono : Ce sélecteur doit être réglé sur la position stéréo (non enfoncé). Un circuit mono est
créé lorsque le canal 1 est transmis au canal 2 et que le flux du signal adéquat dépend de ce sélecteur.
8. Sélecteurs 2 voies/3 voies stéréo : Pour cette configuration, le canal 1 doit être sur réglé sur 3W et le canal 2
doit être sur réglé sur 2W.
9. Sélecteur 4 voies/5 voies mono : Ce sélecteur doit être réglé sur 5W.
10. Entrée d'alimentation : Cette entrée permet de brancher le câble d’alimentation fourni. Ne retirez pas la
mise à la terre !
