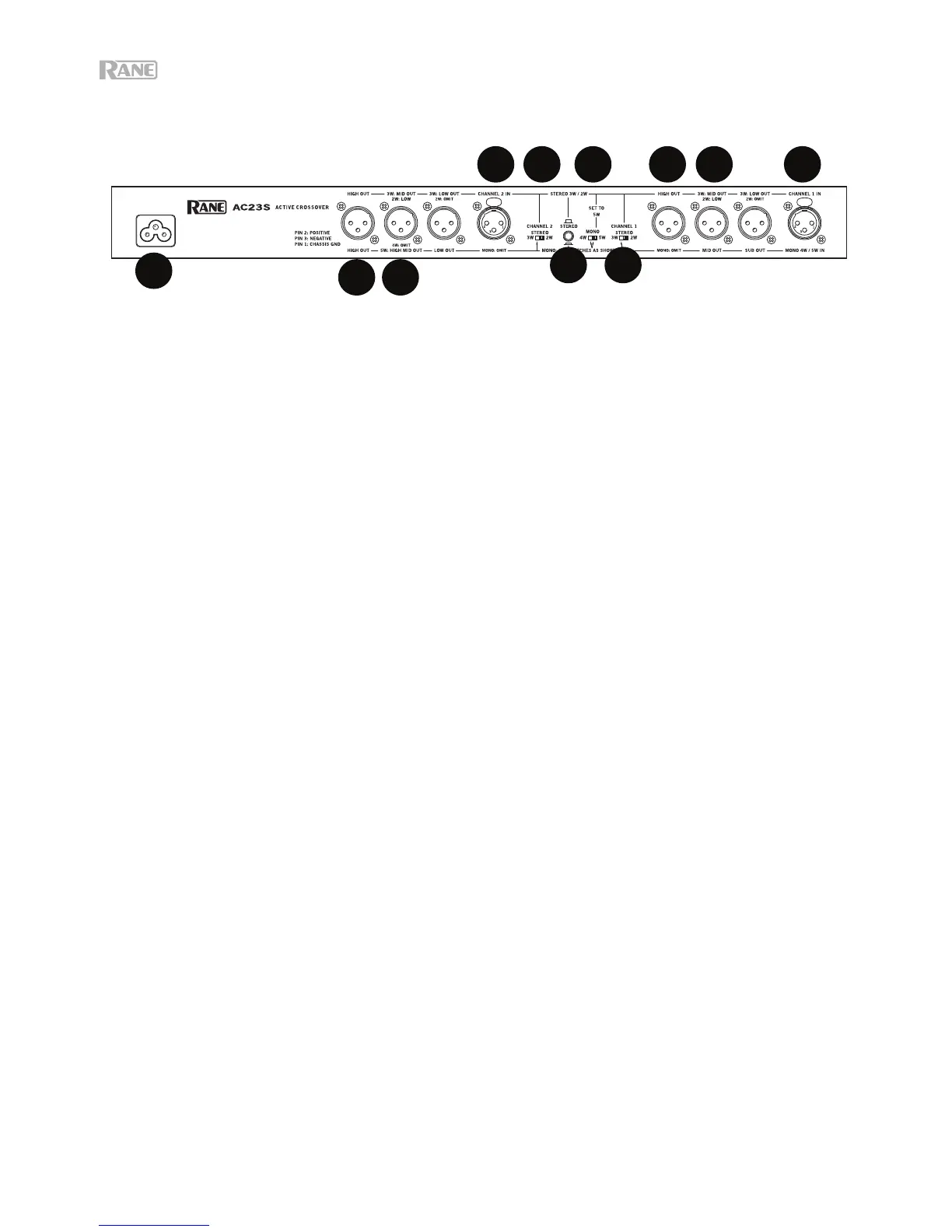

PANNELLO POSTERIORE: CONNESSIONI STEREO A 2 VIE
Osservare le etichette sopra gli ingressi e le uscite per il funzionamento Stereo.
1. Ingresso Canale 1: collegare l’uscita sinistra del mixer, dell’equalizzatore o di un’altra fonte di segnale a
questo ingresso. Il perno 2 è “hot” secondo gli standard AES.
2. Ingresso Canale 2: collegare l’uscita destra del mixer, dell’equalizzatore o di un’altra fonte di segnale a
questo ingresso.
3. Uscite alta frequenza (High): collegare l’uscita High del Canale 1 all’ingresso canale sinistro dell’amp ad alta
frequenza e l’uscita high del canale 2 all’ingresso canale destro dell’amp ad alta frequenza.
4. Uscite bassa frequenza (Low): collegare l’uscita “2W-Low” del Canale 1 all’ingresso canale sinistro
dell’amplificatore a bassa frequenza e l’uscita “2W-Low” del canale destro all’ingresso canale destro
dell’amplificatore a bassa frequenza.
5. Interruttore Stereo/Mono: posizionare questo interruttore su Stereo (out).
6. Interruttori stereo a 2 vie / 3 vie: far scorrere gli interruttori su 2W. Questo interruttore rimuove il crossover a
bassa frequenza dal percorso di segnale. Le frequenze basse sono ora convogliate all’uscita di frequenza
media (Mid).
Nota bene: le uscite a bassa frequenza (Low) sono ancora attive e possono essere utilizzate come uscite Low
aggiuntive.
7. Interruttore mono a 4 vie / 5 vie: per un funzionamento stereo, posizionare questo interruttore su 5W.
8. Ingresso di alimentazione: collegare a questo livello il cavo di alimentazione in dotazione. Non sollevare la
messa a terra!
