53

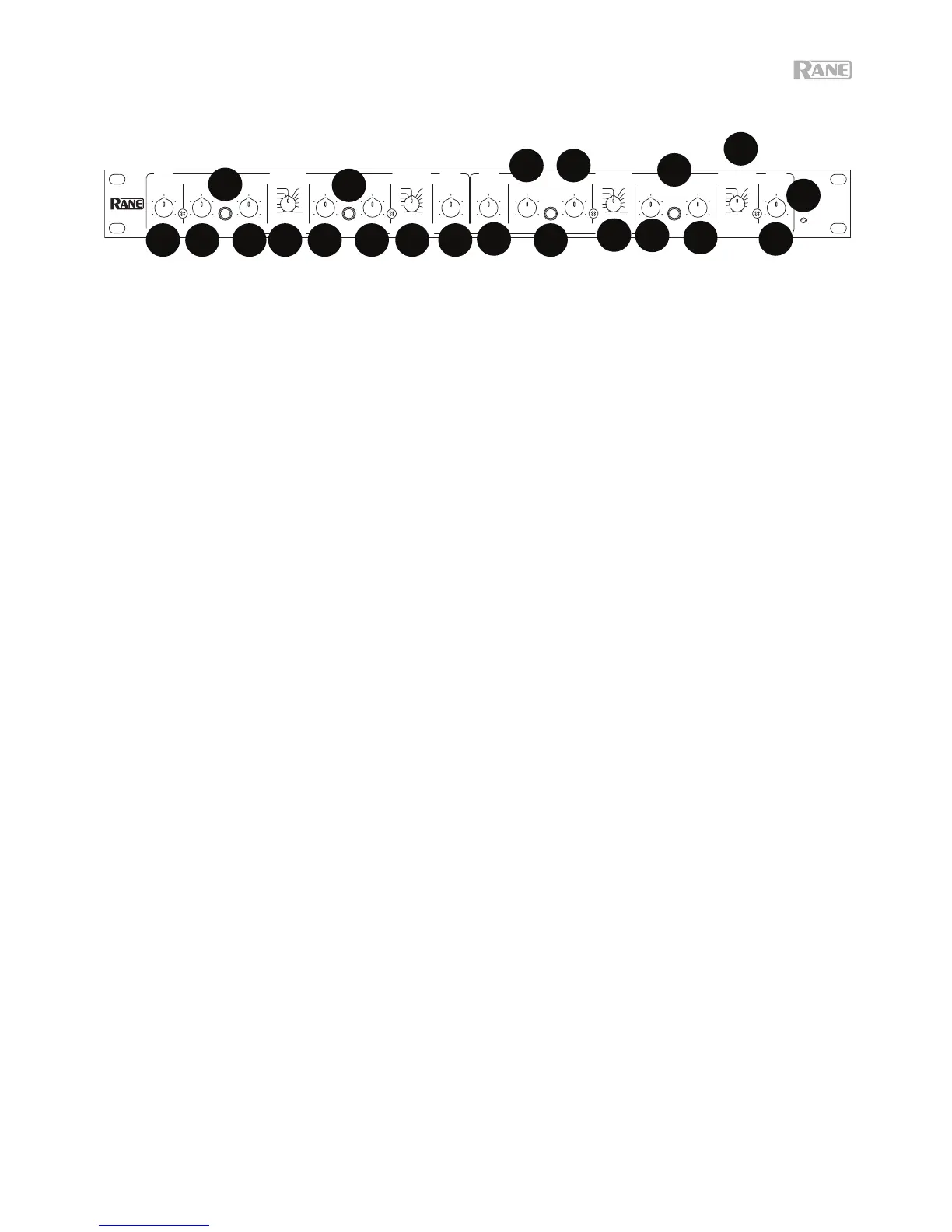

PANNELLO ANTERIORE: CONFIGURAZIONE STEREO A 3 VIE
Osservare le etichette sopra gi comandi per il funzionamento Stereo.
1. Comando Livello Master Canale 1: imposta il livello complessivo del Canale 1 senza alterare le relative
impostazioni delle uscite di frequenza Low/Mid/High. Il guadagno dell’unità per tutti i comandi di livello è “7”.
2. Comando Livello Master Canale 2: imposta il livello complessivo del Canale 2 senza alterare le relative
impostazioni delle uscite Low/Mid/High.
3. Comando Low Level: imposta il livello del segnale diretto all’uscita a bassa frequenza (Low) in questo canale.
4. Interruttore Low Mute: quando premuto, l’intero segnale viene rimosso dall’uscita di frequenza Low.
5. Comando Low Delay: aggiunge da 0 a 2 ms di ritardo all’uscita di frequenza Low. Ciò consente
l’allineamento di fase di un driver a bassa frequenza con un driver a media frequenza il cui diaframma è situato
dietro al diaframma di bassa frequenza.
6. Selettore frequenza di crossover Low/Mid (bassa/media): questo selettore imposta la frequenza di
crossover tra le uscite Low e Mid.
7. Comando Mid Level: imposta il livello di segnale diretto all’uscita Mid unicamente su questo canale.
8. Interruttore Mid Mute: rimuove tutto il segnale dall’uscita di frequenza Mid quando premuto in posizione in.
9. Comando Mid Delay: aggiunge da 0 a 2 ms di ritardo all’uscita Mid di questo canale.
10. Selettore frequenza di crossover Mid/High (media/alta): imposta la frequenza tra le uscite Mid e High in
questo canale.
11. Comando High Level: imposta il livello di segnale diretto alla sola uscita High.
12. Indicatore di alimentazione: se il cavo di alimentazione è collegato e questo LED giallo si illumina, l’apparecchio
è pronto per l’uso.
MONO 4W OR 5W: INACTIVE 4W: INACTIVE4W: INACTIVE
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
100
80 900
850
150
200
240
750
600
400
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
1k70
4W: MID / HIGH
2W: INACTIVE 2W: INACTIVE 2W: LOW / HIGH 2W: LOW / HIGH2W: INACTIVE2W: INACTIVE 2W: LOW2W: LOW
100
80 900
850
150
200
240
750
600
400
1k70
MUTE
LEVEL LEVEL LEVEL LEVEL
MASTER
LEVEL
MASTER
LEVEL LEVEL LEVEL
MUTE
FREQUENCY
DELAY DELAY DELAY DELAY
FREQUENCY FREQUENCY
MUTE MUTE
AC 23S
ACTIVE
CROSSOVER
CH 2CH 1
FREQUENCY
LOW MID LOW MIDHIGH HIGH
MIDMONO MASTER SUBWOOFER SUB / LOW HIGHLOW LOW / MID
MID / HIGHLOW / MID MID / HIGHLOW / MID
5W: HIGH-MID / HIGH5W: HIGH-MID5W: MID / HIGH-MID
POWER
