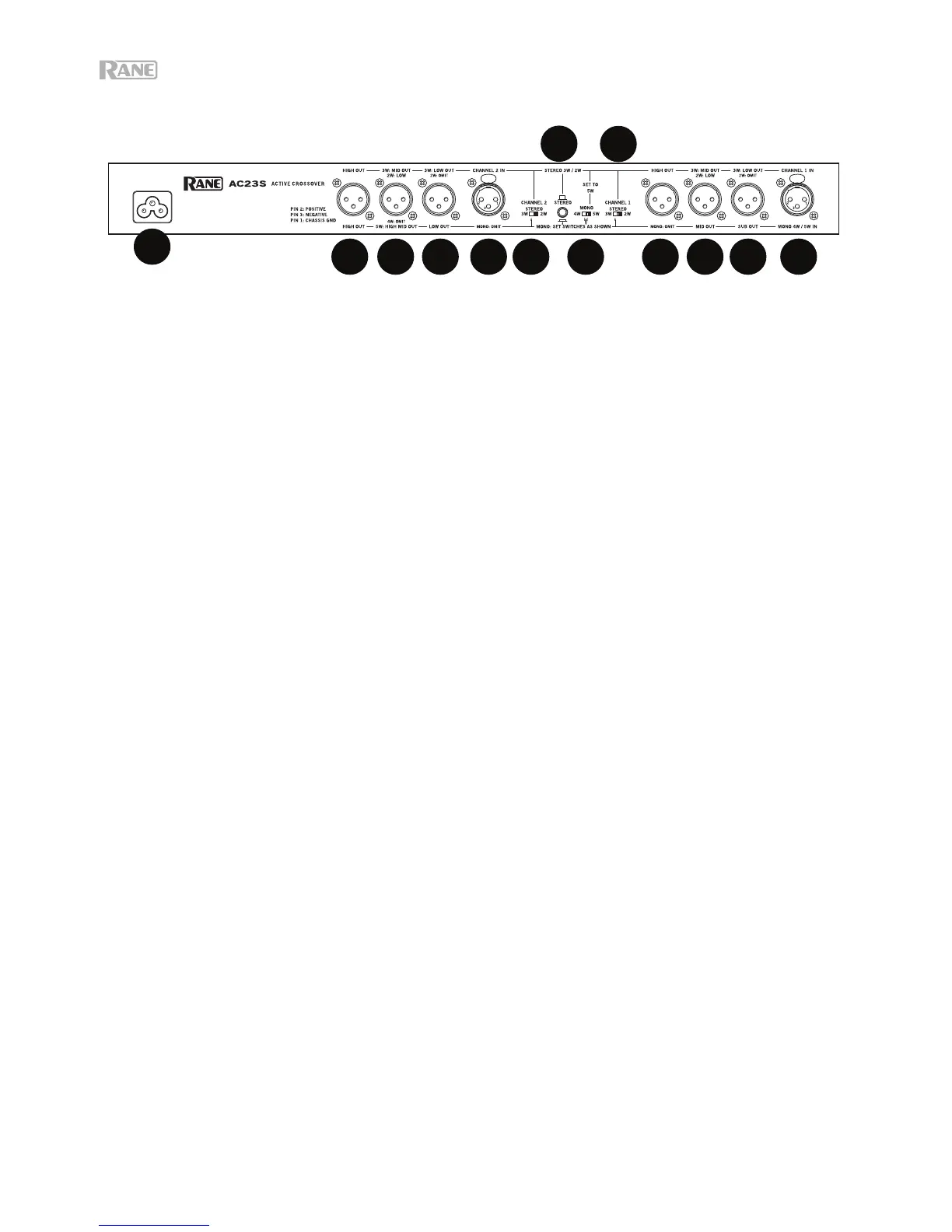

PANNELLO POSTERIORE: CONNESSIONI STEREO A 3 VIE
Osservare le etichette sopra gli ingressi e le uscite per il funzionamento Stereo.
1. Ingresso Canale 1: collegare l’uscita sinistra del mixer, dell’equalizzatore o di un’altra fonte a questo livello. Il
perno 2 è “hot” secondo gli standard AES.
2. Ingresso Canale 2: collegare l’uscita destra del mixer, dell’equalizzatore o di un’altra fonte di segnale a
questo ingresso.
3. Uscite High: collegare l’uscita High del Canale 1 all’ingresso canale sinistro dell’amp ad alta frequenza e
l’uscita high del canale 2 all’ingresso canale destro dell’amp ad alta frequenza.
4. Uscite Mid: collegare l’uscita Mid del Canale 1 al canale sinistro dell’amp a frequenza media e l’uscita Mid del
canale 2 all’ingresso canale destro dell’amp a frequenza media.
5. Uscite Low: collegare le uscite Low dei canali 1 e 2 ai canali sinistro e destro dell’amplificatore a bassa
frequenza, rispettivamente.
6. Interruttore Stereo/Mono: posizionare questo interruttore su Stereo (out).
7. Interruttori stereo 2 vie / 3 vie: impostare entrambi i canali su 3W.
8. Interruttore mono 4 vie / 5 vie: per un funzionamento stereo, posizionare questo interruttore su 5W.
9. Ingresso di alimentazione: collegare a questo livello il cavo di alimentazione in dotazione. Non sollevare la
messa a terra!
