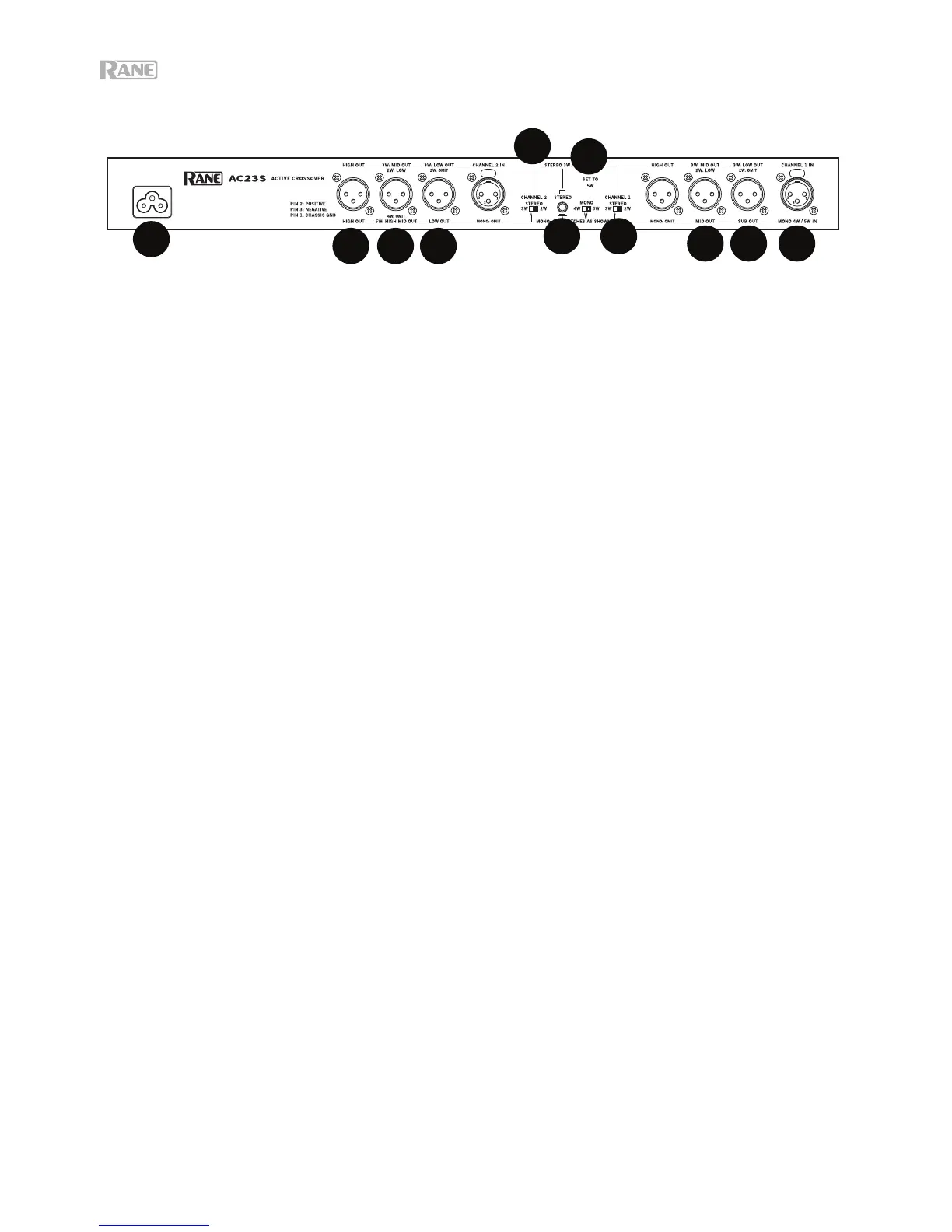

PANNELLO POSTERIORE: CONNESSIONI MONO A 4 VIE E MONO A 5 VIE
Osservare le etichette sotto gli ingressi e le uscite per il funzionamento Mono.
1. Ingresso mono: per un funzionamento in Mono, collegare l’uscita dal mixer o altra fonte di segnale unicamente
all’ingresso Mono 4W / 5W; non utilizzare l’ingresso del Canale 2. Il perno 2 è “hot” secondo gli standard AES.
2. Uscita subwoofer: collegare l’uscita Sub all’ingresso del subwoofer (o bass bin).
3. Uscita Low: collegare l'uscita Low all'ingresso dell’amplificatore basse frequenze (medio-basse).
4. Uscita Mid: collegare l'uscita Mid all'ingresso dell’amplificatore medie frequenze.
5. Uscita High-Mid (unicamente per mono a 5 vie): servirsi di questa uscita unicamente per applicazioni mono
a 5 vie. Collegare l'uscita High-Mid all'ingresso dell’amplificatore frequenze medio-alte. Non utilizzare questa
uscita quando si utilizza l’AC 23S come crossover Mono a 4 vie. A 4 vie, l’AC 23S bypassa internamente la
sezione High-Mid e annulla tutti i comandi High-Mid del pannello anteriore.
6. Uscita High: collegare l'uscita High all'ingresso dell’amplificatore alte frequenze (tweeter).
7. Interruttore Stereo/Mono: posizionare questo interruttore su Mono (in).
8. Interruttori stereo 2 vie / 3 vie: per il funzionamento Mono a 4 o 5 vie, far scorrere questi interruttori su 3W.
9. Interruttore mono 4 vie / 5 vie: nel funzionamento a 4 vie, l’uscita High-Mid duplica le frequenze di uscita
Mid con un’impostazione passa basso diversa così come stabilito dal comando di frequenza High-Mid / High
e non è solitamente consigliato utilizzarlo in quanto il punto di crossover del tweeter sarà impreciso.
10. Ingresso di alimentazione: collegare a questo livello il cavo di alimentazione in dotazione. Non sollevare la
messa a terra!
Se l’impianto a 4 vie richiede un intervallo superiore a 190 Hz-7 kHz per bassi/intermedi, si veda la
configurazione nella pagina successiva.
