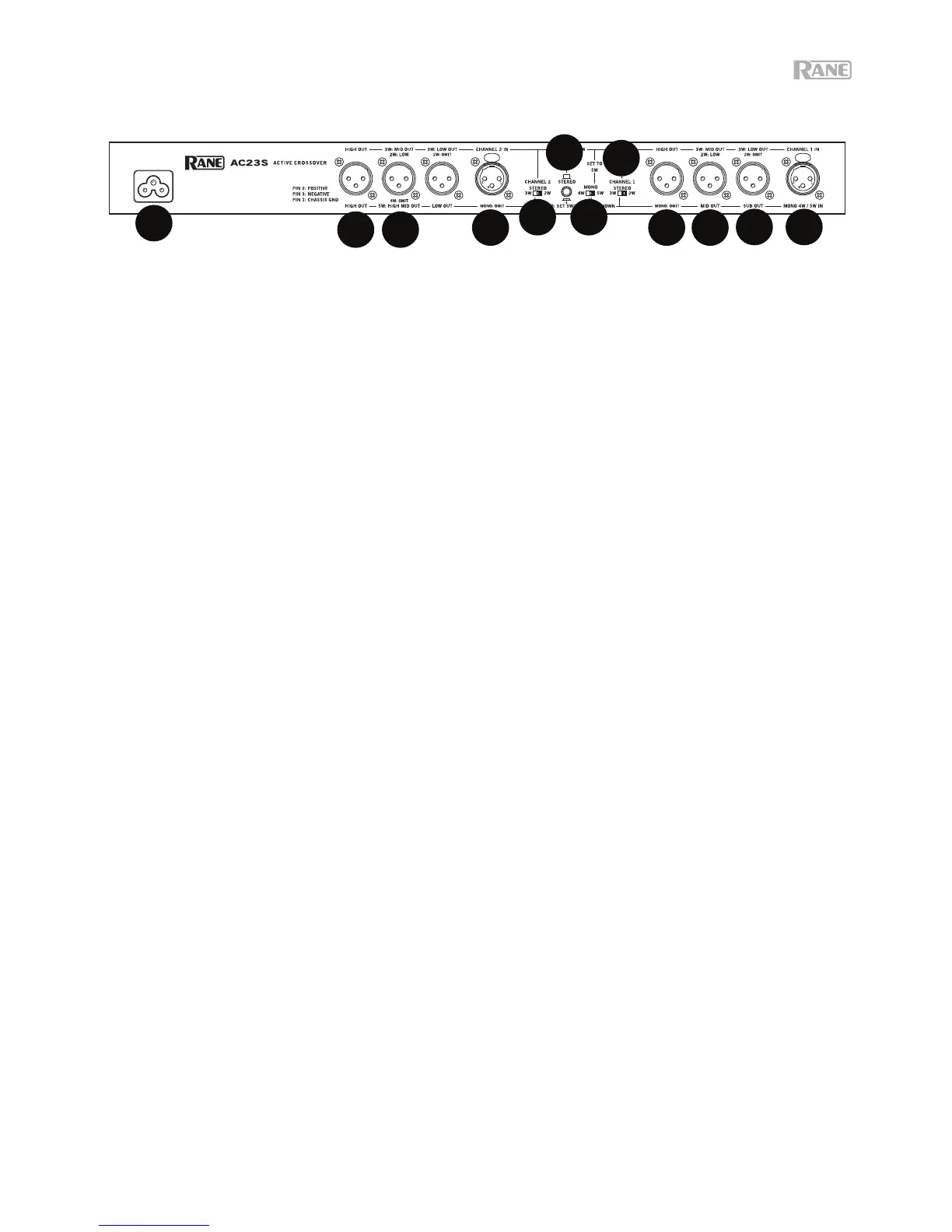

PANNELLO POSTERIORE: ALTERNARE COLLEGAMENTI MONO A 4 VIE
Sub, bassi, medi e alti da sinistra a destra sul pannello anteriore inferiore. Collegando un cavo patch
dall’uscita High del Canale 1 all’ingresso del Canale 2, l’intervallo dei bassi/medi di crossover passa da 70
Hz-1 kHz a un intervallo superiore di 190 Hz-7 kHz. Impostare il livello alto del Canale 1 e i 2 controlli di livello
Master su “7” per il guadagno dell’unità. Far passare il Canale 1 a 3 vie, il Canale 2 a 2 vie e impostare
l’interruttore Mono su 5 vie.
1. Ingresso mono: collegare l’uscita dal mixer o altra fonte di segnale unicamente all’ingresso Mono 4W / 5W;
non utilizzare l’ingresso del Canale 2. Il perno 2 è “hot” secondo gli standard AES.
2. Cavo patch: per questa installazione alternativa mono a 4 vie, collegare un cavo patch bilanciato dall’uscita
High del canale 1 all’ingresso del Canale 2.
3. Uscita subwoofer: collegare l’uscita Sub all’ingresso del subwoofer (o amplificatore bass bin).
4. Uscita bassi (Low): collegare l'uscita Mid all'ingresso dell’amplificatore basse frequenze.
5. Uscite Mid: collegare l'uscita High-Mid all'ingresso dell’amplificatore medie frequenze.
6. Uscita alti (High): collegare l'uscita High all'ingresso dell’amplificatore alte frequenze.
7. Interruttore Stereo-Mono: assicurarsi che questo interruttore si trovi in posizione Stereo (out). Un circuito
Mono viene creato quando il canale 1 è “patchato” nel Canale 2 e la correttezza del flusso di segnale dipende
da questo interruttore.
8. Interruttori stereo 2 vie / 3 vie: per questa configurazione, impostare il Canale 1 su 3W, e il Canale 2 su 2W.
9. Interruttore mono 4 vie / 5 vie: assicurarsi che questo interruttore si trovi su 5W.
10. Ingresso di alimentazione: collegare a questo livello il cavo di alimentazione in dotazione. Non sollevare la
messa a terra!
