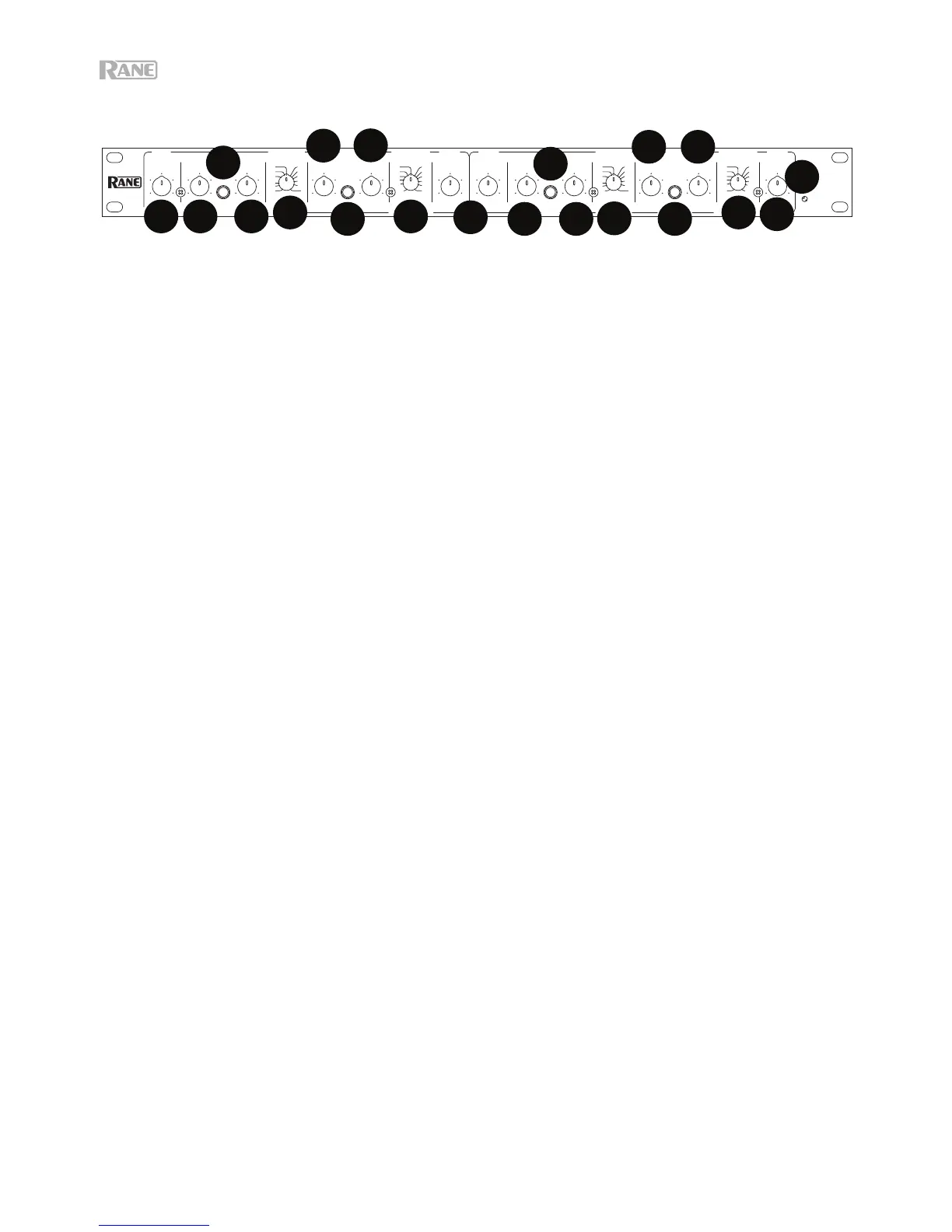

VORDERSEITE: MONO 4-WEGE UND 5-WEGE KONFIGURATION
Beachten Sie die Etiketten, die unterhalb der Bedienelemente für den Mono-Betrieb zu sehen sind.
1. Gesamtlautstärkeregler: Stellt den Gesamtpegel der gesamten Einheit im Mono-Modus ein, ohne die
relativen Einstellungen jedes Sub/Low/Mid/High-Ausgangs zu ändern. Die Einsverstärkung für alle Pegelregler
liegt bei „7“.
2. Subwoofer-Pegelregler: Stellt den Signalpegel ein, der zur Sub-Ausgabe geht.
3. Stummschalter für Subwoofer: Wenn diese Taste in der gedrückten Position ist, werden alle Signale aus
dem Sub-Ausgang entfernt.
4. Subwoofer-Delay-Control: Bei Subwoofer-Anwendungen hat diese Steuerung praktisch keine Wirkung und
wird normalerweise auf MIN (Minimum) eingestellt.
5. Wahlschalter für Sub-/Bass-Frequenzweiche: Damit wird die Frequenzweiche zwischen den Sub- und
Bassfrequenz-Ausgaben eingestellt.
6. Basspegelregler: Legt den Pegel fest, der zum Bassfrequenzausgang geht.
7. Stummschalter für Bassfrequenz: Entfernt jegliche Signale aus dem Bassausgang, wenn die Taste gedrückt ist.
8. Bassfrequenz-Delay-Control: Fügt eine 0 bis 2 ms Zeitverzögerung ausschließlich zur Bassfrequenz-
Ausgabe hinzu.
9. Wahlschalter für Bass/Mitten-Frequenzweiche: Damit wird die Frequenzweiche zwischen den Bass- und
Mittenfrequenz-Ausgaben eingestellt.
10. Pegelregler für Mitten: Stellt den Signalpegel ein, der ausschließlich zur Mittenfrequenzausgabe geht.
11. Stummschalter für mittlere Frequenzen: Entfernt jegliche Signale aus dem Mittenausgang, wenn die Taste
gedrückt ist.
12. Mittenfrequenz-Delay-Control: Fügt ausschließlich der Mittenfrequenz-Ausgabe eine Zeitverzögerung von 0
bis 2 ms hinzu.
13. Wahlschalter für Mitten/Höhen-Mitten-Frequenzweiche: Damit wird die Frequenzweiche zwischen den
Mitten- und den Höhen-Mittenfrequenz-Ausgaben eingestellt.
* HINWEIS: Sowohl der Kanal 1 Höhen-Pegelregler als auch der Kanal 2 Master-Pegelregler werden automatisch
umgangen, wenn der AC 23S auf der Rückseite auf „Mono“ geschaltet wird. Die Einstellung dieser Bedienelemente
hat keine Auswirkung im Mono-Modus. Wenn der AC 23S auf „Mono 4W“ auf der Rückseite geschaltet wird, haben
die Höhen-Mitten-Pegelregler, der Höhen-Mitten-Stummschalter, die Höhen-Mitten-Delay-Steuerung und die
Höhen-Mitten / Höhenfrequenz-Steuerung keine Wirkung - egal welche Einstellungen sie haben.
14. Höhen-Mitten-Pegelregler (nur 5-Wege): Stellt den Signalpegel ein, der ausschließlich zur Höhen-Mitten-
Frequenzausgabe geht.
15. Höhen-Mitten-Stummschalter (nur 5-Wege): Wenn diese Taste in der gedrückten Position ist, werden alle
Signale aus dem Höhen-Mitten-Ausgang entfernt.
16.
Höhen-Mitten-Delay-Regler (nur 5-Wege): Fügt ausschließlich der Höhen-Mitten-Ausgabe eine
Zeitverzögerung von 0 bis 2 ms hinzu.
17. Wahlschalter für Höhen-Mitten/ Höhen-Frequenzweiche (nur 5-Wege): Damit wird die Frequenzweiche
zwischen den Höhen-Mitten- und Höhenfrequenz-Ausgaben eingestellt.
18. Höhenpegelregler: Dies steuert nur den Pegel des Signals zum Höhenausgang.
19. Netzanzeige: Wenn das Netzkabel angeschlossen ist und diese gelbe LED leuchtet, ist das Gerät betriebsbereit.
MONO 4W OR 5W: INACTIVE 4W: INACTIVE4W: INACTIVE
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
MAXMIN
2
4
8
6
100
80 900
850
150
200
240
750
600
400
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
190
250
7. 0 k
5.8k
550
475
350
700
2.0k
2.8k
4.5k
1.0 k
1k70
4W: MID / HIGH
2W: INACTIVE 2W: INACTIVE 2W: LOW / HIGH 2W: LOW / HIGH2W: INACTIVE2W: INACTIVE 2W: LOW2W: LOW
100
80 900
850
150
200
240
750
600
400
1k70
MUTE
LEVEL LEVEL LEVEL LEVEL
MASTER
LEVEL
MASTER
LEVEL LEVEL LEVEL
MUTE
FREQUENCY
DELAY DELAY DELAY DELAY
FREQUENCY FREQUENCY
MUTE MUTE
AC 23S
ACTIVE
CROSSOVER
CH 2CH 1
FREQUENCY
LOW MID LOW MIDHIGH HIGH
MIDMONO MASTER SUBWOOFER SUB / LOW HIGHLOW LOW / MID
MID / HIGHLOW / MID MID / HIGHLOW / MID
5W: HIGH-MID / HIGH5W: HIGH-MID5W: MID / HIGH-MID
POWER
